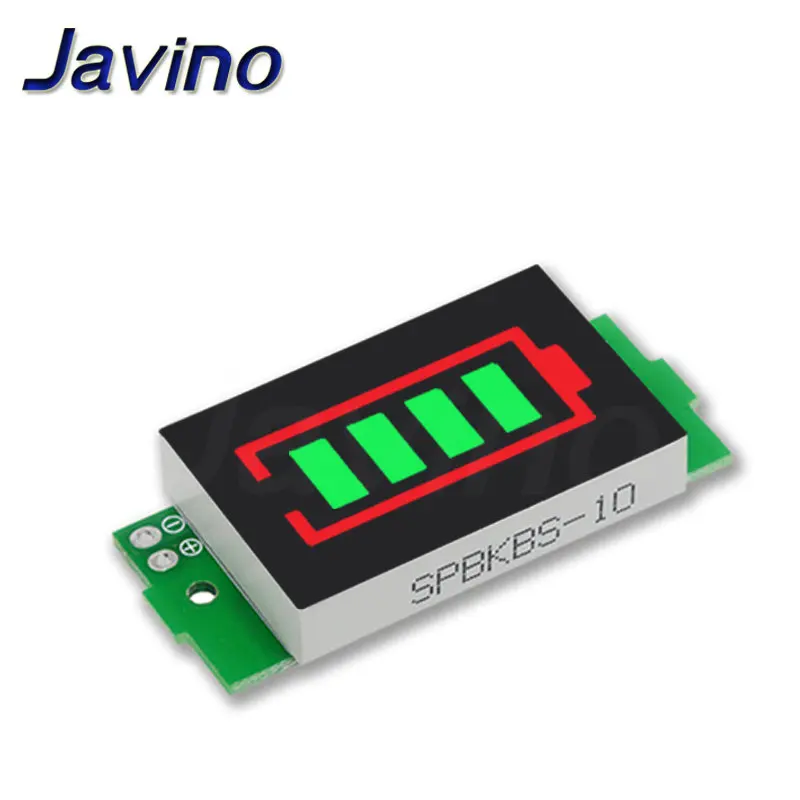

Четырехполюсный измеритель мощности батареи 1-8s общий измеритель мощности литиевой батареи дисплей модуль три серии индикатора литиевой батареи

1. Когда напряжение батареи превышает n * 3,5 в, одна батарея будет освещена.

2. Когда напряжение батареи превышает n * 3,5 в, две батареи будут освещены.

3. Когда напряжение батареи превышает n * 3,7 в, три батареи будут освещены.

4. Когда напряжение батареи превышает n * 3,9 В, четыре батареи будут освещены.

5. Когда напряжение батареи меньше n * 3,3 В, четыре экрана дисплея будут выключены

(Указывая, что мощность батареи меньше 3,3 В, необходимо заряжать)

Название продукта: четырехуровневый дисплей модуль 1-8 s литиевая батарея счетчик электроэнергии

Модель изделия: 1-8 s синий/зеленый

Рабочее напряжение: 3-34 в

Рабочий ток: 5mA

Рабочая температура:-20C ~ 50 ℃

Напряжение ошибка: 2%

Размер: 43,5*20 мм

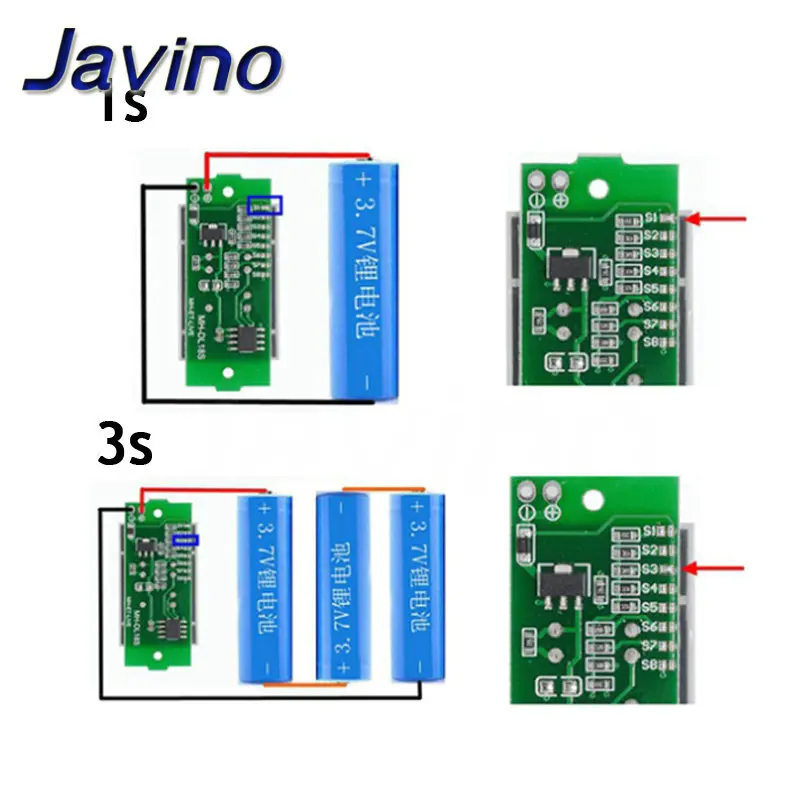

Использование: подключите положительные и отрицательные порты дисплея и протестированной батареи, и цифровой дисплей трубки будет отображать заряд батареи в режиме реального времени. Обратите внимание, что несколько серий литиевых батарей подключены, и олово должно быть подключено к соответствующей колодке. Например, если протестирована батарея 2 S (т. Е. Два литиевых аккумулятора 3,7 подключены в серии), На колодке, соответствующей S2 платы, требуется короткое замыкание олова. Обратите внимание на выбор соответствующего количества струн батареи, которые должны использоваться в пределах соответствующего диапазона напряжения. Предел не должен превышать 4,3 * Напряжение. (Например, если выбрана припоя S3, максимальное напряжение, обнаруженное модулем, не должно превышать 4,3*3 = 129 в)
