Описание
12N. m размер 110 мм 3 фазы гибридный шаговый двигатель J31115 мотор длина 148 мм
Общие характеристики
Точность угла наклона: 5%
Рост температуры: 80 °C макс
Температура окружающей среды:-20°c ~ + 50°c
Сопротивление изоляции: 100MΩ мин 500VDC
Диэлектрическая прочность: 500 В переменного тока 1 минуту
Радиальная воспроизведение вала: 0,06 мм Макс (450g-нагрузка)
Осевая игра вала: 0,08 мм Макс (450g-нагрузка)
Технические характеристики:
| Модель | Угол шага (°) | Длина L (мм) | Крутящий момент (Н. М) | Ток (A/фаза) | Инерция ротора (г. см2) | Вес (кг) | Сопротивление (Ом) | Индуктивность (MH) | Диаметр вала (мм) | Ось стрейч (мм) | Согласующий драйвер |
| J31112 | 1,2 | 124,5 | 8,0 | 4,3 | 6000 | 5,0 | 1,25 | 4,49 | 19 | Плоский ключ 6x30 | JB3722 |
| J31115 | 148 | 12 | 6,0 | 9720 | 6,6 | 1,89 | 8,34 | 19 | Плоский ключ 6x30 | ||
| J31118 | 182 | 16 | 6,4 | 13560 | 9,0 | 1,89 | 8,73 | 19 | Плоский ключ 6x30 | ||
| J31122 | 216 | 20 | 6,9 | 17400 | 11,1 | 1,859 | 7,26 | 19 | Плоский ключ 6x30 |
Только представление продукции, мы можем проектировать в соответствии с требованиями клиентов.
Размер: Единица = мм

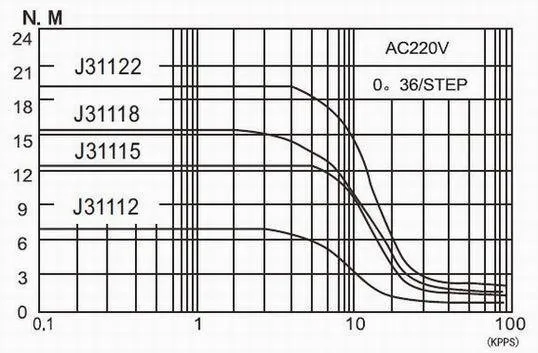

Частота-характеристик крутящего момента
Схема подключения
Установка меры предосторожности
Когда двигатель установлен, убедитесь, что его передняя крышка должна быть установлена в положение припуска шва и внимание к допуску по размеру и строго убедитесь, что концентричность оси электрического двигателя с нагрузкой
Характеристики
- Номер модели
- J31115
- Крутящий Момент
- 12N.m
- Угол Шага (градусы)
- 1.2
- Фаза
- 3
- Бренд
- KIMBROUGH
- Ток / Фаза
- 6.0A
- Тип
- Гибридные
- Сертификация
- Европейский сертификат соответствия
- Condition
- New
- Warranty time
- One year
- Application
- Mechanical and automation equipment
- payment terms
- Alipay / T/T /Western Union
- Place of Origin
- Guangdong, China (Mainland)
- Holding torque
- 12N.m
- Current/phase
- 6.0A
- Motor length
- 148mm
- is_customized
- Yes
