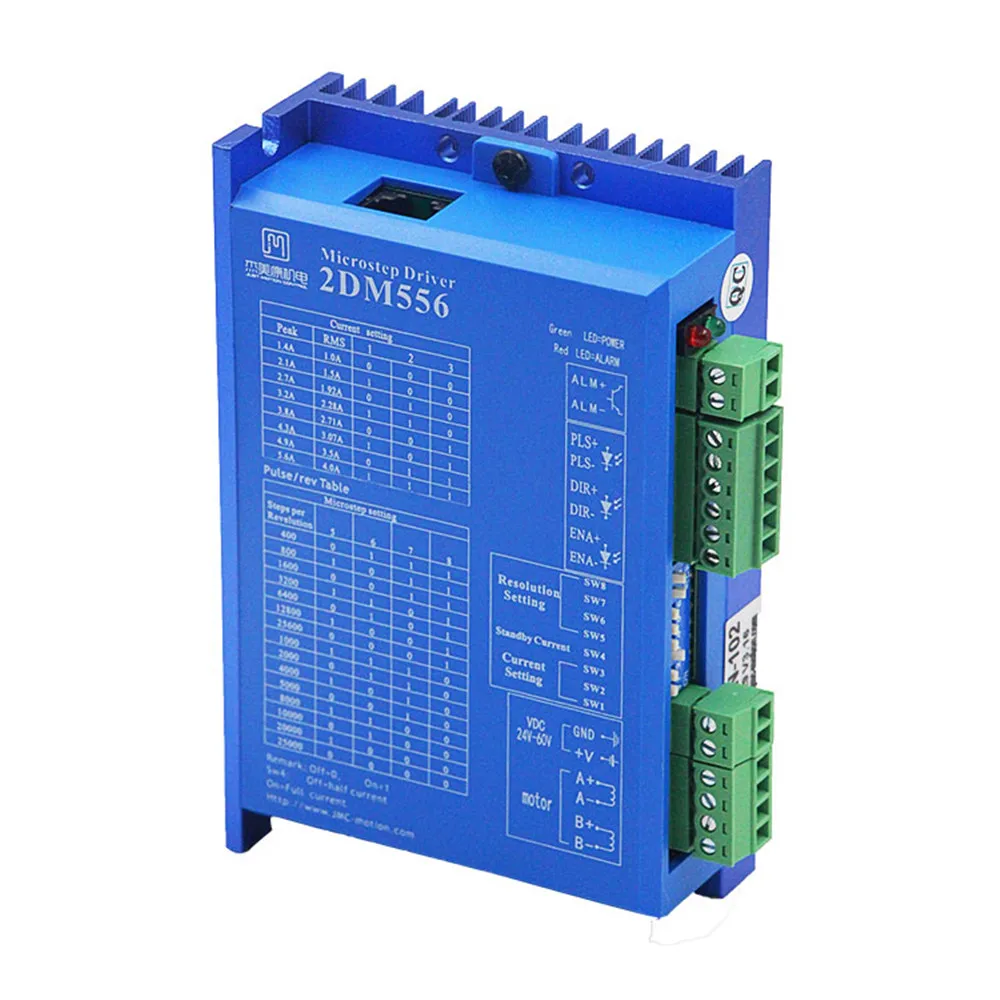

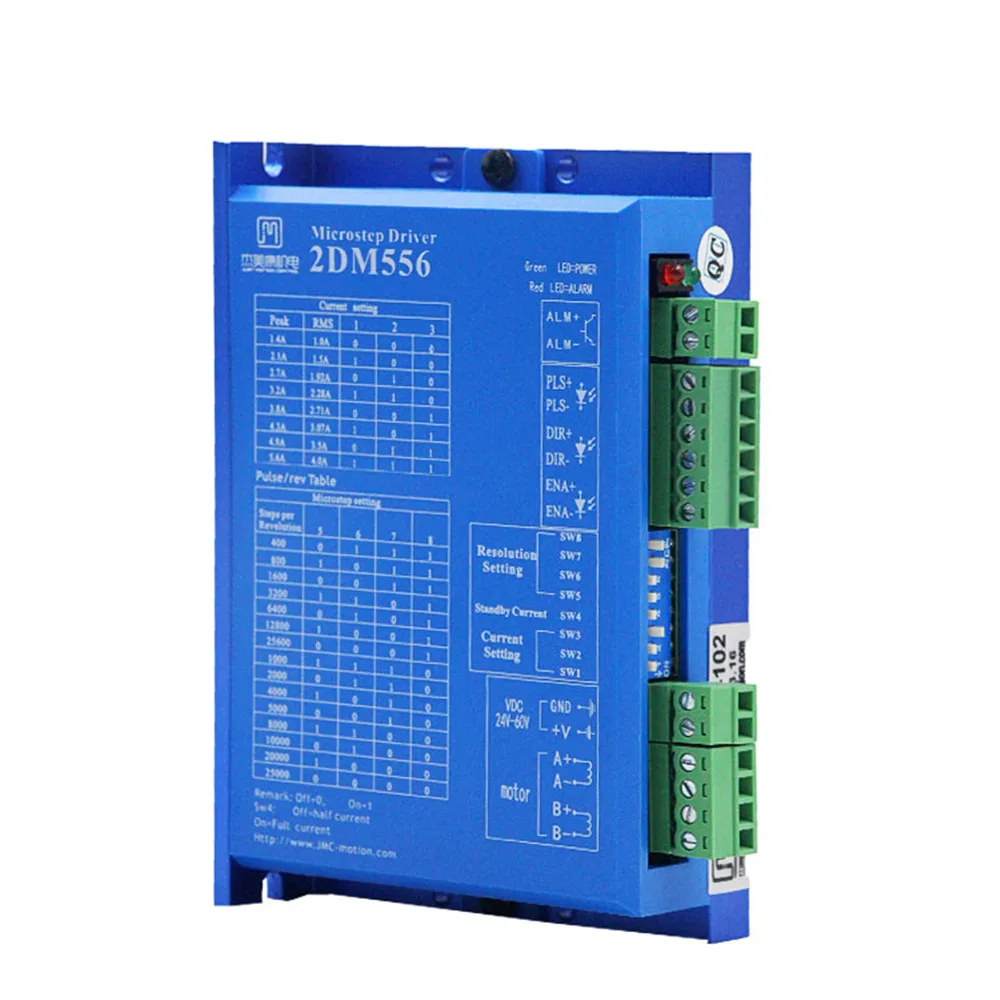

JMC 2DM556 Nema 23 CNC драйвер шагового двигателя 32 бит DSP DC36V 5.6A оригинальное качество большое количество выгодно 2DM556 купить на АлиЭкспресс

Описание

Ключ Особенности:

Введение

2DM556 самый новый цифровой Драйвер шагового двигателя, начатый JMC, используя самые последние 32-bit DSP технология управления, пользователь может установить любой этап не познее 25600 и multi-диапазон текущее значение в Номинальный ток, благодаря встроенной технологии micro драйвер 2DM556 значительно улучшил стабильность и уменьшил уровень шума при разделении. Интегрированная автоматическая функция настройки параметров внутри. Она также может регулировать оптимальные параметры работы автоматически для различных двигателей, чтобы увеличить производительность двигателя.

Технические характеристики

Параметры

Типичное

Блок

1,4

5,6

Напряжение питания

Постоянный ток

Импульсная Входная частота

КГц

2,5

Вентилятор охлаждения

Защита окружающей среды

Избегайте пыли, масла и мороза

Окружающего Температура

Влажность

Вибрация

Температура хранения.

Вес

Регулировка тока

Настройка тока AVG (A)	Пиковое значение (A)	SW1	SW2	SW3
1,0	1,4	OFF	OFF	OFF
1,5	2,1	На	OFF	OFF
1,92	2,7	OFF	На	OFF
2,28	3,2	На	На	OFF
2,71	3,8	OFF	OFF	На
3,07	4,3	На	OFF	На
3,5	4,9	OFF	На	На
4,4	4,5	На	На	На

Microstep настройки

Шаг/Rev	SW5	SW6	SW7	SW8
400	OFF	На	На	На
800	На	OFF	На	OFF
1600	OFF	OFF	На	На
3200	На	На	OFF	На
6400	OFF	На	OFF	На
12800	На	OFF	OFF	На
25600	OFF	OFF	OFF	На
1000	На	На	На	OFF
2000	OFF	На	На	OFF
4000	На	OFF	На	OFF
5000	OFF	OFF	На	OFF
8000	На	На	OFF	OFF
10000	OFF	На	OFF	OFF
20000	На	OFF	OFF	OFF
25000	OFF	OFF	OFF	OFF

* SW4: ВКЛ = полный ток, SW4: ВЫКЛ = половина тока

P1 штыревая идентификация

Сигнал	Функция	Описание
Пожалуйста +	Вход сигнала с положительным концом	Подключенный к + 5 В источник питания, + 5 В ~ + 24 В может управляться, выше 5 в нужен токовый ограничительный резистор.
PLS	Импульсный сигнал	Падающий край, пульс от высоких до низких, когда двигатель шагает. Входное сопротивление 220Ω, требования; Низкий 0-0,5 В, высокий 4-5 В, ширина импульса <2.5uS.
Дир +	Вход сигнала с положительным концом	Подключенный к + 5 В источник питания, + 5 В ~ + 24 В может управляться, выше 5 в нужен токовый ограничительный резистор.
Дир	Направление контрольный сигнал	Используется для изменения направления, входного сопротивления 220Ω, требований; низкого 0-0,5 В, высокого 4-5 В, ширины импульса <2,5 us.
Ена +	Вход сигнала с положительным концом	Подключенный к + 5 В источник питания, + 5 В ~ + 24 В может управляться, выше 5 в нужен токовый ограничительный резистор.
Ена-	Мотор для сигнала	Выключен активный (низкий) при токе двигателя, привод перестанет работать, двигатель находится в свободном состоянии.
ALM +	Выходной сигнал тревоги положительный	Открытый сборник выход
ALM-	Выходной сигнал тревоги отрицательный	Открытый сборник выход

P2 штыревая идентификация

Описание интерфейса высокого напряжения P2 I/o

Электропроводка

Примечание: * VCC = 5 В, R короткого замыкания;

VCC = 12 В, R для 1 K, более 0,125 Вт Сопротивление;

VCC = 24 В, R-2 к, более 0,125 Вт Сопротивление;

Сигнала и синхронизации

Размеры соединение

Примечание: * VCC = 5 В, R короткого замыкания;

VCC = 12 В, R для 1 K, более 0,125 Вт Сопротивление;

VCC = 24 В, R-2 к, более 0,125 Вт Сопротивление;

Сертификат

JMC 2DM556 Nema 23 CNC драйвер шагового двигателя 32 бит DSP DC36V 5.6A оригинальное качество большое количество выгодно 2DM556

О нашей компании

Shenzhen Just motion control Электромеханика Co., Ltd основана в 2007 году, у нас есть 10 лет опыта в области котрола движения.

Наша основная продукция-привод шагового двигателя, ступенчатые двигатели, системы серводвигателя переменного тока, интегрированный серводвигатель с шаговым серводвигателем, инсекционный двигатель переменного тока, щетки постоянного тока и бесщеточные двигатели и приводные системы. мы также предоставляем бесплатные мехаические продукты. муфты двигателя suchas, редукторы и линейные движения.

Наши продукты широко используются и применяются в следующих отраслях: полупроводники, текстиль, упаковка, лазер, деревообработка, печать, реклама, одежда, мрамор и керамика, робототехника и военные.

Наши клиенты поставляются по всему миру: Европа, Америка, Канада, Ближний Восток, Азия и так далее!

Искренне надеемся, что мы сможем сотрудничать!

JMC 2DM556 Nema 23 CNC драйвер шагового двигателя 32 бит DSP DC36V 5.6A оригинальное качество большое количество выгодно 2DM556

Вопросы и ответы

Q1. Какие ваши продукты можно использовать?

A:Наши продукты могут быть использованы вФрезерный станок с ЧПУРоутеры, фрезерный станок с ЧПУ,Гравировальный станокPУпаковкаМашина,Машина для наполнения, машина для резки,PМальчики машина, LАсерМашина,Резьба машина, Этикетировочная машина и так далее.

Q2. Какой видОплатаМEthodsВы принимаете?

A:Мы можем принять paypal, Western Union, TT

В3: какой тип sДоставка методыВы используете?

A:1)FИли образцы или небольшая партия, воздушная доставка рекомендуется. (DHL, FedEx, TNTUPS, EMSИли Aramex), Мы обеспечим вам накладной, который необходим для отслеживания груза не. После того, как мы получим его после того, как мы отправим заказанный Вами продуктов.

2)Для массового производства или большой партии, морские перевозки/Перевозки морским транспортомРекомендуется.

В4: какое время выполнения моей продукции?

A:Время выполнения заказа:ДляСтандартОбразцы,2-5Дни будут в порядке.

Для массового производства время выполнения зависит от необходимого количества.

Примечание:

Иногда вашМестные таможенные пошлины могут взимать налог сВы. Затем вы должны оплатитьЯT чтобы получить посылку, иногда нет. Точное время доставки задерживается на почтовом отделении и таможне, мы не можем контролировать его. Если продукт задержан, plSОбратите больше терпения, чтобы ждатьИ обратитесь к нам с просьбойПродлите срок поставки для вас.

Q5: какое время гарантии?

A:ГарантияВремя: 12 месяцев. И мы предоставляем пожизненное техническое обслуживание и послепродажное обслуживание.

В6: Могу ли я получить бесплатный образец?

А: Извините, мы не'T предоставляем бесплатный образец.
