Финишный сварной усилитель мощности 2,0 tda7294+ ne5532 схема сетевого фильтра+ защита динамика профессиональный усилитель для домашнего кинотеатра купить на АлиЭкспресс

Описание

2,0 плата усилителя tda7294 tda7293 с

Защита динамика с регулировкой тона заднего усилителя

И предусилитель 2,0 Усилитель

(Пожалуйста, оставьте сообщение о версии:

7294 или 7293, если нет, мы будем по умолчанию наши, ТЗ)

Технические параметры:

Выходная мощность, 80 Вт * 2, пиковая мощность до 100 Вт * 2; левый и правый каналы могут быть 4-8 Ом; также может сделать BTL (BTL мост нагрузки, как правило, не менее 8 Ом, или высота подъема тепла).

Напряжение питания:

Двойной переменный ток 18-30 в 200 Вт-400 Вт тороидальный трансформатор выше, рекомендуется использовать двойной 24 В/200 Вт. Если предназначен для BTL bridged, BTL режим питания напряжение не слишком высокое (вы можете посмотреть Официальный сайт описывает конкретные) и при низких напряжениях может достичь хороших результатов и очень к мощности).

Компоненты оборудован:Размеры печатной платы: Д * Ш * В = 173*78*1,6 мм

Особенности: Динамическая схема усилителя напряжения с использованием тока отрицательные отзывы, традиционные отрицательные отзывы о частотных характеристиках усилителя могут быть улучшены для уменьшения нелинейных искажений, но звук не имеет интенсивности переходных интермодуляционных искажений, негативные отзывы по току могут эффективно решить эту проблему, но динамическое сопротивление громкоговорителя на разных частотах показывает различное сопротивление, Отрицательные отзывы о коэффициенте усиления цепи на различных частотах-это большая разница, разница может быть в несколько раз, чем Максимальная кривая АЧХ усилителя больше не является прямой, отрицательные отзывы по току и напряжению могут быть интегрированы, чтобы привлекать два вида преимуществ, Нелинейные искажения при низком погружении в глубину, Широкая динамическая производительность хорошая, басы обладают силой!

1 Два новых оригинальных TDA7294 или 7293, двухканальный усилитель мощности, чтобы сделать это, также может сделать усилитель мощности BTL в качестве моноусилителя.

2 Двойной выпрямительный мост с двумя импортированными из Японии Nippon 10000 мкФ/50 вконденсаторы, два ELNA 2200 мкФ/25 в, для обеспечения плавного сильного тока и напряжения питания.

3Новые импортные 24 V O mron реле G2R-2, серебряные контакты для защиты динамика реле, его стабильность очень хорошая, с функциями: задержка старта (около 2-3 секунд); прерывание выключения (воздействие не выключает звук динамиков); выход усилителя защита от обнаружения средней точки постоянного тока: аномальный выход усилителя постоянного тока (Прямой выходной ток может быть положительным или отрицательным для защиты) Реле немедленно отключите, для обеспечения безопасности рога.

4Два аудио MKP конденсатора 3,3 мкФ, fever сценическая муфта, обеспечивает превосходный сигнал.

5Малоизвестные практичные электролитические конденсаторы выбирают фирменные конденсаторы, гарантируют результаты, Конденсатор CBB знаменитые конденсаторы Philip s, резисторы с 1% прецизионными металлическими пленочными резисторами.

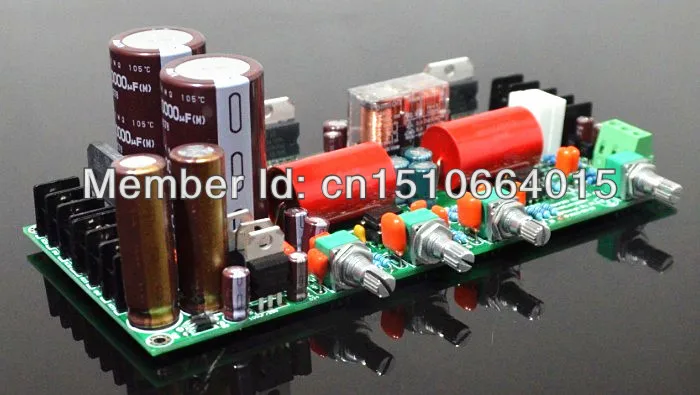

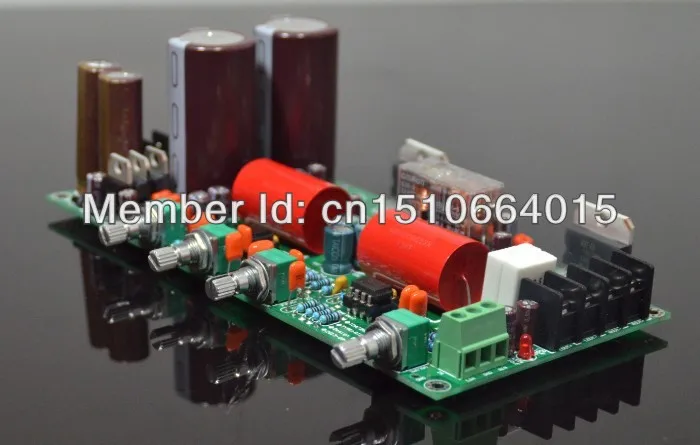

Изображения товара:

Эта ссылка полностью собрана и протестирована

Финишный сварной усилитель мощности 2,0 tda7294+ ne5532 схема сетевого фильтра+ защита динамика профессиональный усилитель для домашнего кинотеатра

Что вы видите, что вы получаете!

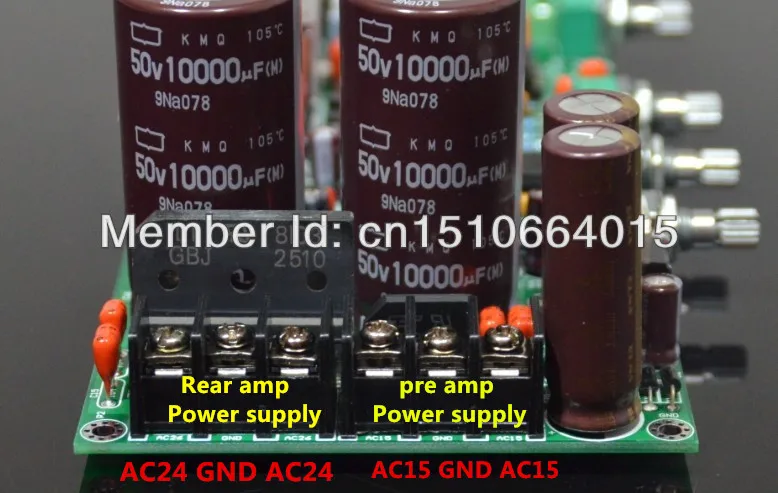

Средний 3Pin терминалы-это источник питания:

Рекомендуемый двойной 24 в 15 в 200 Вт

Левый боковой терминал-это аудиовход: LIN GND RIN

Правый боковой терминал-это аудиовыход, подключенный к динамику:

Лаут + Лаут-, Лаут-Лаут +

Роль каждого потенциометра и расстояния

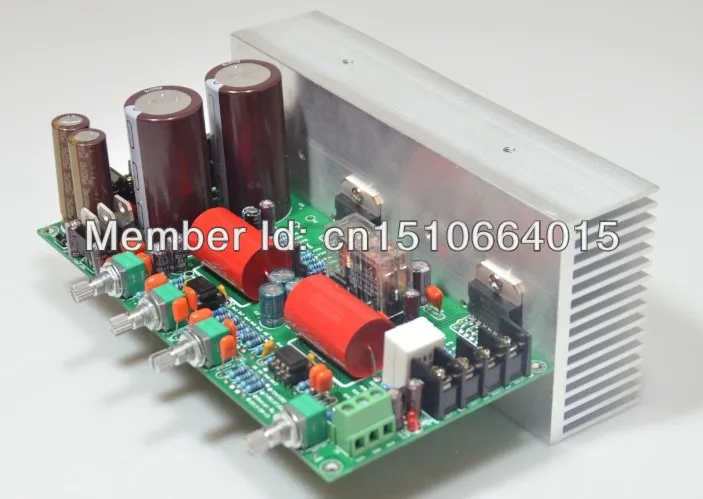

БоArd должен работать с радиатором,

Два 7294/93 межосевых отверстия расстояние 70 мм

Радиатор и 7294/93 изолированный корпус

Пожалуйста, помните, что ссылка не включает радиатор

КлюшекL хороший, производительность и качество звука очень хорошие,Звук красивый, и 0 шума при закрытии VOL

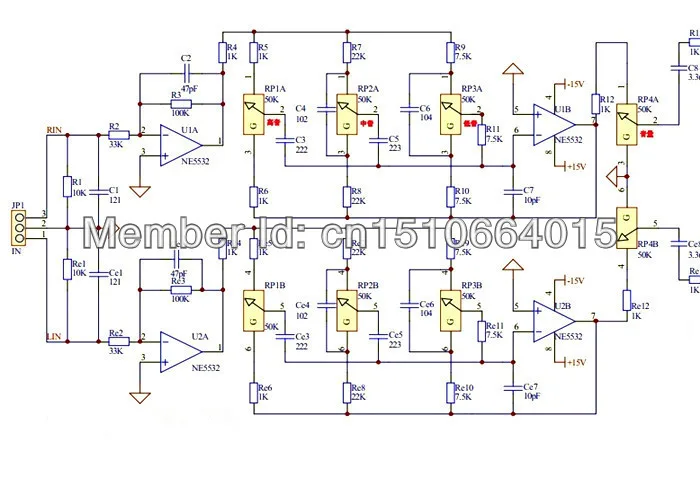

Предусилитель-это глубина отрицательных отзывы, может хорошо уменьшить искажения кроссовера, значительно улучшить обработку звука, чтобы получить хорошее качество звука, параллельно с резистором R3 отзывы, конденсатор C2 может быть хорошим улучшением качества звука (значение обычно 10-100pF) увеличение 1 + R3/R2 около 4 раз (2-5 раз в диапазоне, как правило, подходит), и второй этап резистивного потенциометра отрицательные отзывы на стадию усилителя затем состоит из примерно двухкратного увеличения, весь фронтальный 10-кратное увеличение уровня.

Задний усилитель (как и другие каналы L) как ток-напряжение динамические отрицательные отзывы цепи, отличается высокой динамической производительностью очень хорошо, там никогда не устали от ощущения 0.22R/5 Вт резистора это очень важно для выбора импорта неиндуктивного резистора температурный дрейф небольшой, С общим сопротивлением повлияет на качество цемента, клиенты могут попробовать найти разницу в качестве звука.

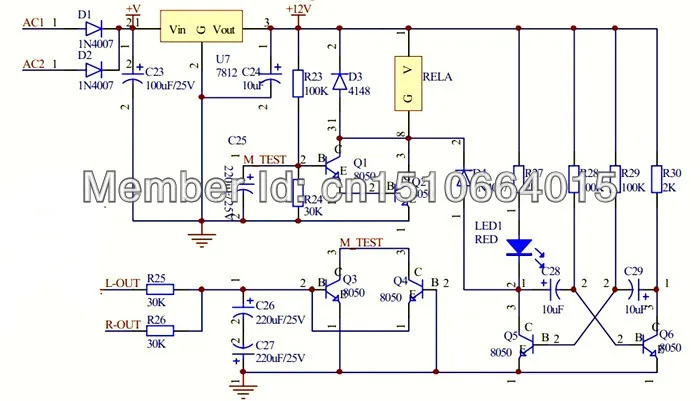

Схема защиты динамиков значительно выше, AC1 AC1 берется после pre-D1 D2 трансформатор Входной регулятор выпрямителя U7 для реле 12 В, 12 В через R23 до C25, время зарядки (т. Е. время задержки включения) имеет R23 C25 решения на карте значение времени около трех секунд, Реле не работает во время зарядки, усилитель мощности не подключен к динамику LED1 индикатор продолжает мигать, когда зарядка C23 полное реле прыгает, поверните выход усилителя, LED1 горит.
