Описание

Таймер таймера управления временем питания с монетоприемник для монетоприемник, селектор, насос воды, стиральная машина, массажное кресло

Бесплатно для подключения акцептора и акцептора монет или другого устройстваС верхней частью в виде крыльев Бесплатная Настройка времени, значения, времени, времени для предупреждения звука и Монетного режима. AC 1250 W DC 500 ватт электрическое реле. Управление электрическими устройствами (телевизор, массажное кресло ..) мощность. Бесплатно подключить Хоппер для изменения

Руководство по эксплуатации

Страница 1

JY14-1 плата таймера с оплатой баланса

Вход Напряжение	DC + 12 V
В режиме ожидания	Отображение дисплея: 00: 00
Реле	Нормальный открытый (нет), максимальная сила тока: 15а
Суммарное время	Добавьте время при получении сигналов/монет во время работы
Как это работает
Время Управление	Дисплей показывает 00:00И геометрические;Вставьте монетыИ геометрические;Кнопка запускаИ геометрические;Время работает вниз, дисплей показывает оставленное время и питание устройстваИ геометрические;Он отключает питание после окончания времени
Пауза (Подключите кнопку)	Нажатие кнопки Пауза: он отключает питание при паузе, дисплей показывает оставленное время. Повторное питание после нажатия кнопки Пауза снова
Предупреждение звук	1-60 секунд применимый
Баланс выплат	Кнопка возврата, оплата баланса.
Баланс выплат	Возможность возврата баланса до или после использования машины
Режим работы	Пожалуйста, обратитесь к странице 3.
Пример подключения	Пожалуйста, обратитесь к странице 4.
Данный момент времени	Дополнительная функция, пожалуйста, обратитесь к странице 2.

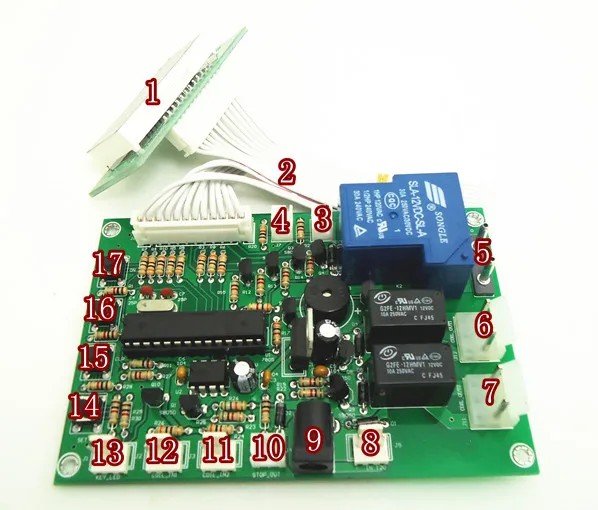

Соединение и положение

1: дисплей 2: Белый для управления 3: кнопка для запуска 4: кнопка для паузы

5: выход-Контроль вашего устройства по времени

6: выход для первого бункера 7: выход для второго бункера

8: Входное устройство:
Цвет: желтый: DC12V,Белый: Входного сигналаЧерный: GND

9: jack-5.5mm переменного тока * 2,1 мм

10: выход 5 В, когда первый Хоппер (№ 6) не является функциональным

11: вход для второго бункера 12: вход для первого бункера

13: кнопка для оплаты баланса: Красный: 5 В, белый: сигнал, черный: GND

14-17: кнопка настройки S4, S3, S2 и S1

Подробный Функция

Режим работы 01:02: Светодиодный индикатор, когда баланс доступен для оплаты.
Выплатить монеты, нажав кнопку из No.13. Заказ для вычета баланса: Если № 6 и № 7 являются активными, no.6-это деление. Предупреждение подписи: Если баланс доступен для смены и монеты не оплачиваются через 10 секунд.
-№ 10 выход 5 В и GND светодиодный знак.
-Отображение --: E2
-Предупреждение звука для погрешность до тех пор, пока не нажимая кнопку S3.
Мощность включением/выключением можно не снимать предупреждение, если нажимать кнопки S3.

-------------------------------------------------------------PAGE-2----------------------------------------------

Установка

Руководствуйтесь измерениями«А»И"BНа дисплее, чтобы настроить.
1. Пожалуйста, обратите внимание на кнопки настройки "S1" или "S2», чтобы настроитьСоотношение цена/качество.
2. Пожалуйста, обратите внимание на кнопку "S4», чтобы переключиться в следующем код или отделка Установка значения.

A. "входной сигнал/количество монет", "оплата баланса" и "время"

1. Пожалуйста, нажмите кнопку "S4". «Б» мигает.
Установите количество входного сигнала на активное устройство (01-50).

2. Пожалуйста, нажмите кнопку "S4", "А" не начнет мигать. Пожалуйста, настройте время (01-99).

3. Пожалуйста, обратите внимание на кнопку "S4», «B» не начнет мигать. Пожалуйста, настройте время (01-99).

4. Пожалуйста, нажмите кнопку "S4» в 4 раза.

5. Пожалуйста, настройте Предупреждение звука.

6. Пожалуйста, нажмите кнопку "S4", "А" показывает 01. Пожалуйста, установите стоимость сигнала для оплаты 1 монеты (№ 6)

7. Пожалуйста, нажмите кнопку "S4", "А" показывает 01. Пожалуйста, установите стоимость сигнала для оплаты 1 монеты (№ 7)

8. Пожалуйста, нажмите кнопку "S4" до конца.

ПримерШаг 6ИSTEP7-Стоимость сигнала для оплаты 1 монеты:

Если настроен 01, Вычтите 1 кредит из остатка за 1 монету, оплатите.

Если настроен 02, Вычтите 2 кредита из остатка за 1 монету, оплатите.

При установке 03 Вычтите 3 кредита из остатка за 1 монету.

Дополнительное время работы

Данный момент времени:Добавьте время бесплатно, если входные сигналы достигают скорости настройки во время работы.
Пример установки: Входной сигнал на активное устройство: 01, входные сигналы для данного времени: 03, время: 02:10
Добавьте время «02: 10» бесплатно, если получите «3 сигнала» во время работы.

1. Пожалуйста, нажмите кнопку "S4" в 4 раза. «Б» мигает.
Установите скорость входного сигнала.

2. Пожалуйста, обратите внимание на кнопку "S4", "А" не начнет мигать. Пожалуйста, настройте время.

3. Пожалуйста, обратите внимание на кнопку "S4», «B» не начнет мигать. Пожалуйста, настройте время.

4. Пожалуйста, нажмите кнопку "S3" до конца.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------PAGE-3

Рабочий режим настройки

	Дисплей:"А"ПоказываетКод, BПоказываетСоотношение цена/качество 1. Пожалуйста, удерживайте кнопку "S1" и "S2" попасть вНастройка режима. 2. Пожалуйста, используйте кнопку "S1" и кнопка "S2", чтобы настроитьСоотношение цена/качество 3. Пожалуйста, обратите внимание на кнопку "S4», чтобы переключиться в следующем код или отделка Установка значения.
Код	Соотношение цена/качество	Функция	Функция
01	01	Начните мгновенно	Время срабатывает после вставки монет. Примечание: функция «Оплата баланса» недоступна.
01	02	Начните с нажатия кнопки	Время выключается после кнопка запуска.
02	03	Минуту: во-вторых	Макс: 99: 59
02	04	Часы: минуты	Макс: 99: 59. Время сокращается на секунды в течение последней минуты.
03	05	Память	Выключается после отключения питания и включения
03	06	Non-памяти	Режим ожидания после выключения питания и включения
04	1-30	Сброс автоматически	В режиме ожидания, если он не получил никаких действий после установки времени
По умолчанию: Смелый и подчеркивания

Размер

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

PAGE-4

Пример подключения

№ 6 или № 7		№ 11 или № 12

№ 8-акцептор для монет			№ 8-акцептор

№ 10	№ 3 или № 4			NO.13
