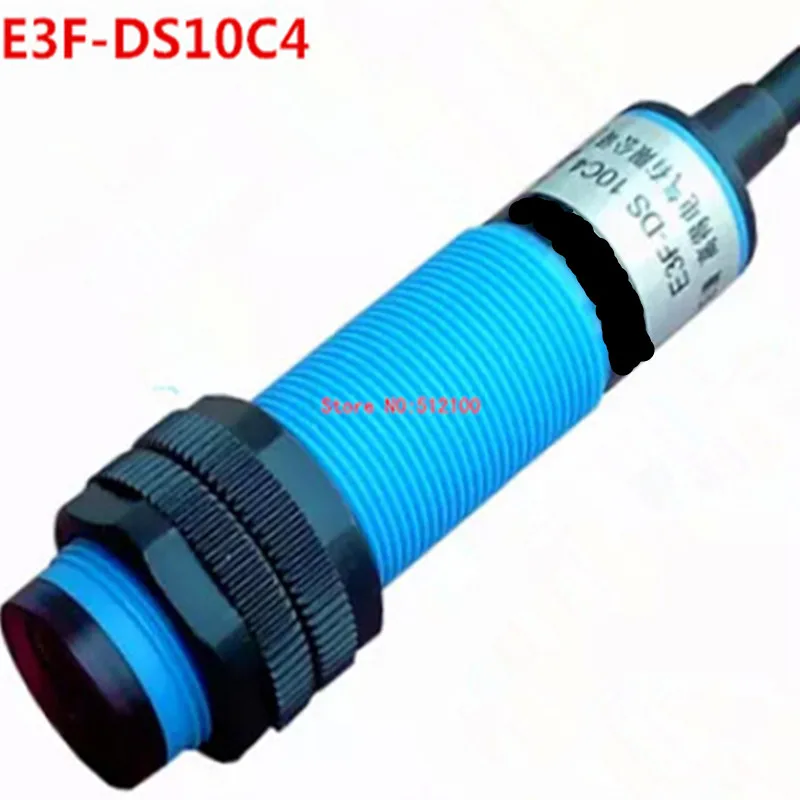

10 шт. E3F-DS10C4 NPN фотоэлектрический выключатель три линии нормально открытые диффузные образцы

Описание

Введение, фотоэлектрические датчики

Фотоэлектрический выключатель, фотоэлектрический датчик) короткий для фотоэлектрического бесконтактного переключателя, он должен использовать обнаруженные предметы для блокирования или отражения луча света, синхронным контуром, который называется дорога, для обнаружения объектов в наличии. Предметы не ограничиваются металлом, все они могут отражать световые предметы, которые могут быть протестированы. Широко используется для обнаружения уровня материала, контроля уровня, подсчета, ширины дискриминирующего, скорости обнаружения, резки фиксированной длины, распознавания отверстий, обнаружения задержки сигнала, Автоматических Датчиков двери, код цвета, машина для штамповки и стрижки и защита безопасности, и многие другие области.

Во-вторых, характеристики

Широкий диапазон напряжения питания, небольшой объем, длительный срок службы, высокая точность, быстрая скорость отклика, расстояние обнаружения

Бесконтактный, без искры

Принять импортный IC дизайн в США

Принять новое японское Полностью Автоматическое SMT оборудование

Использует высокое качество SMT компоненты для того, чтобы обеспечить стабильную работу

Электромагнитное Экранирование помех внутренний медь высокой чистоты комплект фольги

Защита от обратного подключения

Три, тип и параметры

Описание: Инфракрасный фотоэлектрический выключатель

[Тип]: E3F-DS10C4

Могут быть заменяемые типы: E3F-DS10N1 E3F-DS10C1 E18-DS10NA

Внешний вид: m18мм x 70 мм цилиндр

Способ обнаружения: диффузного типа

Выходное Состояние: NPN нормально открыт три линии

[Рабочее напряжение: 10-36 В постоянного тока

Выходной ток: 200-300 мА

Расстояние обнаружения: 10 см

Обнаруживает предметы: полупрозрачные или непрозрачные

Время отклика: <2,5 мс

Материал корпуса: АБС пластик

Длина провода: 1,2 м (специальная длина может быть настроена)

Четыре способ подключения

Положительная коричневая линия, синяя линия для подключения питания анода, черная линия сигнала выхода к стороне нагрузки, нагрузка на другом конце NPN соединяет анод, PNP соединяет катод.

Пять, нормально открытый (нет) и нормально закрытый (NC) разница

Обычно открытым (нет) является текущее состояние выходных линий сигнала для выключения, Отсутствие выхода сигнала, когда зондирующий предмет закрыт, выходной сигнал.

Нормально закрытый (NC)-это текущее состояние выходной линии сигнала закрыто, непрерывный выход сигнала, когда зондирующий предмет отключен, закройте сигнал. Два типа в соответствии с фактическими потребностями клиента.
