Описание
YW-401 низкая Мощность бесконтактные карты чтения/записи модуль был разработан на высоких интегрированный считыватель ИС для бесконтактная связь на 13,56 МГц Philips. YW-401 интегрирует MF RC522 RF антенна базовой станции. Инженеры не нужно заботиться о том, как контролировать MF RC522 RF антенна базовой станции. Просто отправьте команду к модулю над IIC или UART.
Полная работа Mifare One через простой командный набор Связь протокол: 1. UART: Baud Rate 19200bps. 2. IIC: максимальная скорость 400Kbp Источник питания: + 4,5 ~ + 5,5 В. Дощечка для записей расстояние 5 ~ 10 см. (зависит от антенны) Вы можете получить C51 исходный код, например, при помощи модуля. Бесплатная wince sdk| Модель No. | YW-401 |
| Параметры: | |
| Прочитайте бесконтактные смарт-карты | |
| Частота | 13,56 м кв |
| Протокол | ISO14443A |
| Поддерживаемые карты: | S50/S70, Сверхлегкий, Процессор |
| Время для чтения и рисование карточек | <100 ms |
| Максимальная дальность действия | До 5-9 см (для размера ISO карты) |
| Мощность питания | DC 5 V |
| Сообщений Интерфейс | UART (ttl) IIC |
| Скорость передачи данных | 4800-115200 bps, 19200 по умолчанию |
| Дисплей | |
| Звуковой сигнал | |
| Рабочая температура | -10 -- + 60 |
| Температура хранения | -25 -- + 80 |
| Относительная влажность | До 90% |
| Размеры | 20*40 |
| Вес | |

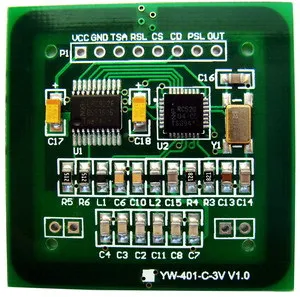

YW-401 изображения модуля RFID:
Демонстрационное изображение Wince SDK:
Демонстрационное изображение PC Windows:
Другой список rfid-форм (вы можете нажать модель для просмотра):
| Модель | Карта протокол | Vcc | Интерфейс | Размер (Мм) | Поддержка RFID карты |
| YW-201 | ISO14443A | + 5В | IIC, UART (ttl) | 20*40 | M1S50, S70, Процессор |
| YW-201C | ISO14443A | + 5В | IIC, UART (ttl) | 60*60 | M1S50, S70, Процессор |
| YW-201C3 | ISO14443A | + 3,3 V | IIC, UART (ttl) | 60*60 | M1S50, S70, Процессор |
| YW-202 | ISO14443A ISO14443B | + 5В | IIC, UART (ttl) | 20*40 | M1S50, S70, Процессор, SR512 |
| YW-202C | ISO14443A ISO14443B | + 5В | IIC, UART (ttl) | 60*60 | M1S50, S70, Процессор, SR512 |
| YW-203 | ISO15693 | + 5В | IIC, UART (ttl) | 20*40 | ICode, TagIT, MB89R118B |
| YW-203C | ISO15693 | + 5В | IIC, UART (ttl) | 60*60 | ICode, TagIT, MB89R118B |
| YW-204 | ISO14443A ISO14443B ISO15693 | + 5В | IIC, UART (ttl) | 20*40 | M1S50, S70, Процессор, SR512, ICode, тагит, MB89R118B |
| YW-204C | ISO14443A ISO14443B ISO15693 | + 5В | IIC, UART (ttl) | 60*60 | M1S50, S70, Процессор, SR512, ICode, тагит, MB89R118B |
| YW-401 | ISO14443A | + 3,3 V | IIC, UART (ttl) | 38*38 | M1 S50, S70, Процессор |
| YW-411 | ISO14443A | + 3,3 V | UART (ttl) | 45*45 | M1S50, S70 |
Характеристики
- Номер модели
- YW-401(CE)
- Бренд
- YOWO RFID
- size
- 38*38
- power
- 3.3V
- Frequency
- 13.56M
- Protocol
- ISO14443A
- Interface
- IIC,UART(TTL)
- OEM
- YES
- Model
- YW-401
