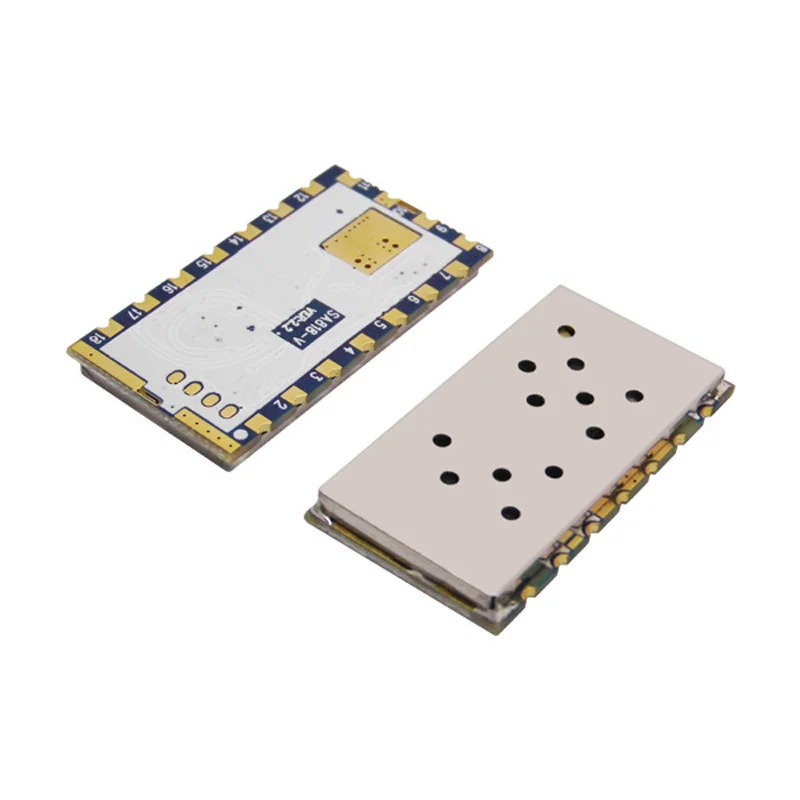

SA818Это недорогой и высокопроизводительный интегрированный модуль рации. Этот модуль является 2-го поколения модуля рации и модернизированной версией SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователи только должны добавить внешний аудио усилитель, микрофон и динамик, затем это становится профессиональной walkie talkie с выходом 1 Вт. На открытой местности он может легко достичь 3,5-5 км расстояния связи. Упрощенный интерфейс и Ультра маленький размер делают этот модуль широко используемым в различных применениях и удобно встроен в различные портативные устройства.

Существует два частотных диапазона SA818: SA818-U и SA818-V. Разница только в диапазоне частот. Остальные одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. Д. Диапазоны частот двух модулей:

SA818-U: u-диапазон, 400-480 МГц
SA818-V: Диапазон V, 134-174 МГц

(Здесь, эта ссылка для заказа SA818-V)

Для УВЧ U Band walkie talkie module SA818-U, пожалуйста, нажмите здесь

Http://www.aliexpress.com/item/4pcs-SA818-U-400-480-MHz-UHF-high-integrated-Embedded-walkie-talkie-module/32271123758.html

Технические характеристики:

Демонстрация товара

Примечание: SA818-U такой же внешний вид, как и SA818-V, просто две разные версии в соответствии с диапазоном частот.

Внутренний блок-схема

Схема

Определение типа

Механические измерения

Связь prototal:

Модуль SA818 предоставляет стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации, пожалуйста, свяжитесь с соответствующим инженером по продажам для получения помощи.

Приложение:

У нас есть демонстрационная доска (которую нужно купить покупателю в нашем магазине) для клиентов, чтобы отлаживать программное обеспечение, тестировать все функции и измерять расстояние. На рисунке показано ниже:

Пользователь может задать связанные параметры через кнопки:

Частота Tx: 400 ~ 480 МГц Частота Rx: 400 ~ 480 МГц Полоса пропускания канала: 12,5 Кгц/25 кГц CTCSS: 0 ~ 38 CDCSS: 0--166 Шумоподавление: 0 ~ 8 Объем: 1 ~ 8

Кнопка Управление:

[Комплект]

Нажмите для входа в режим настройки.

[Вверх/вниз] Кнопка

В режиме настройки нажмите, чтобы увеличить/Уменьшить пункт настройки.

[PTT]

Если не в режиме настройки, нажмите для разговора, (Listen state при выпуске)

[Высокий/Низкий] скользящий переключатель

Переключение на высокую/низкую выходную мощность

Примечание: со вспышкой данных внутри, все параметры настройки сохранены и сохраняют без изменений даже выключение питания.

Наша компания занимается исследованиями, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвящали себя поставке хороших радиочастотных модулей, модулей рации и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем 10 летним опытом дизайна продукта в RF и датчиках, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт будет проверен.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы проверить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отказные поставки.

Мы можем предоставить EMS, DHL, FedEx, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине осуществляется в основном авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцами, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырьковый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы обслужить вас.

2. Мы предлагаем мгновенную 7 дней политики возврата (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть вам деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить негативные отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, не стесняйтесь обращаться к нам через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Нормальный заказ: 3-7 дней

3. OEM заказ: 7-15 дней

4. ODM проект: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий, чем 0.05% дефектный уровень

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт/пара

2. OEM заказ: более 1000 шт

После продажное Услуги

1. Дайте замену, если есть проблема качества детали в будущем заказе

2. Оцените таможенный риск и выберите безопасную транспортную компанию в течение другого периода

3. Статус Fllow время от времени, пока товары не прибудут в руки клиента

4. Гарантия NiceRF не распространяется на продукты, приобретенные через третьи вечерние verdors

А) Почему модуль не может правильно связаться?

1) Проверьте, установлен ли диапазон, канал, скорость, чистый ID на то же;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация питания слишком большая;

2) типы антенн не совпадают или неправильно установлены;

3) Окружающая среда является жесткой, сильные источники помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

Г) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля сопротивление соответствия составляет 50 Ом. У нас есть много видов антенн для клиента, чтобы выбрать, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи, или найти антенну на нашем сайте.

E) какую usb-мостовую плату следует использовать?

Usb-мост полезен клиентам для настройки параметров и просто для проверки связи с ПК.
