MHS-5200A Бесплатная доставка Высокоточный цифровой двухканальный DDS генератор сигналов произвольной формы 200MSa/s 0-25 МГц

MHS-5200A серий инструментов с использованием широкомасштабных интегральных схем и высокоскоростного микропроцессора FPGA MCU, Внутренняя схема для поверхностного монтажа технологии значительно увеличила помехоустойчивость прибора и срок службы. Интерфейс дисплея с помощью LC1602 ЖК-дисплей разделен на две линии, верхняя линия показывает ток частоты, следующая линия отображает дополнительные параметры или переменную функцию и гибкое использование настройки флип-ключа, значительно Улучшенная работоспособность; этот прибор генерирует сигнал, сканирует форму волны, А также использование измерения параметров имеет большие преимущества, является электронным инженером, электронными лабораториями, производственными линиями и обучением, исследованиями и идеальным испытательным, измерительным оборудованием.

Стоит отметить, что у нас два канала полностью независимы, максимальная частота может достигать 25 МГц.

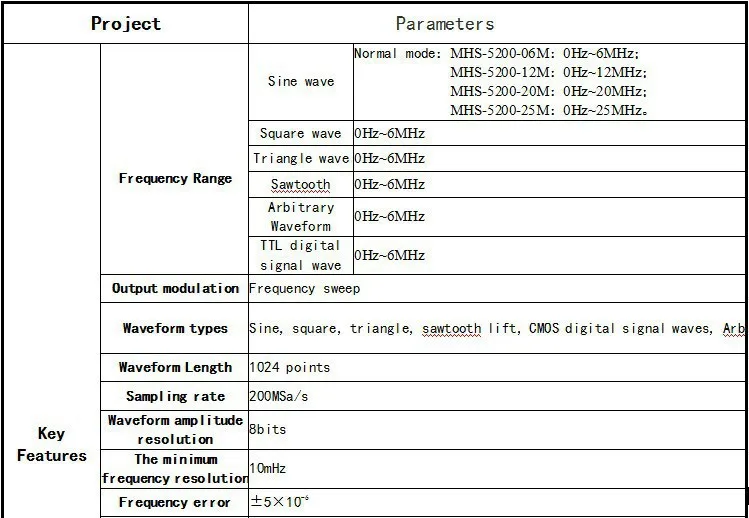

MHS-5200A приборной модели двух последних цифр 00 обозначают лимиты (МГц) частоты синусоидальной волны на модели.

Пример: MHS-5200A (6 МГц), 6 МГц означает модельную синусоидальную выходную частоту до 6 МГц

MHS-5200A Высокоточный цифровой двухканальный DDS генератор сигналов произвольной формы 200MSa/s 25 МГц 20 МГц 12 МГц 6 МГц

Технология прямого цифрового синтеза (DDS), FPGA дизайн, низкое энергопотребление;

2, двойной выход, может работать в фазе синхронизации регулируемый;

3, с до 600 секунд линейной и логарифмической развертки функции;

4, с синусоидальной волной, основной функцией треугольной волны, квадратной волны, подъема пилы, падения пилы и переменный рабочий цикл импульсной волны, но также имеет 16 наборов произвольной формы волны, настроенных пользователем;

5, с M0 ~ M9 всего 10 наборов параметров сохраненных битов M0 загрузки автоматически передаются из данных;

6, при 15 МГц или меньше, самый острый до 15Vp-p, более 12 МГц, самый большой достигающий 8Vp-p;

7, встроенный изысканный-20 дб аттенюатор достигает минимального амплитудного разрешения 1МВ;

8, с функцией смещения 120% ~ + 120% постоянного тока;

9, импульсный рабочий цикл регулируется с точностью до 0.1%;

10, с четырьмя переменными фазами разности ttl выхода;

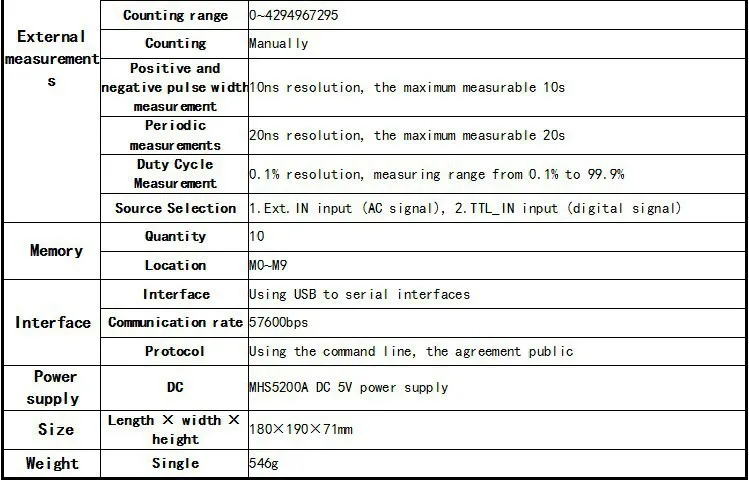

11, имеет Измерение частоты, измерение периода, измерение положительной и отрицательной ширины импульса, измерения рабочего цикла и функции подсчета;

12, четыре дополнительных частоты измерения времени, которые фиксируют баланс между скоростью и точностью;

13, вся Параметрическая калибровка эквалайзера может быть выполнена внутренними правилами;

14, мощные функции связи, полностью открытый протокол связи, вторичное развитие становится очень простым;

15, после подключения к ПК, ПК может использоваться для управления прибором, и может быть изменен на ПК произвольной формы выходного сигнала загружается на прибор.

16, эта модель машины может быть оснащена повышением силового модуля, амплитуда выходного сигнала достигает 30Vpp, максимальный выходной ток достигает 1А;

MHS-5200A Высокоточный цифровой двухканальный DDS генератор сигналов произвольной формы 200MSa/s 25 МГц 20 МГц 12 МГц 6 МГц

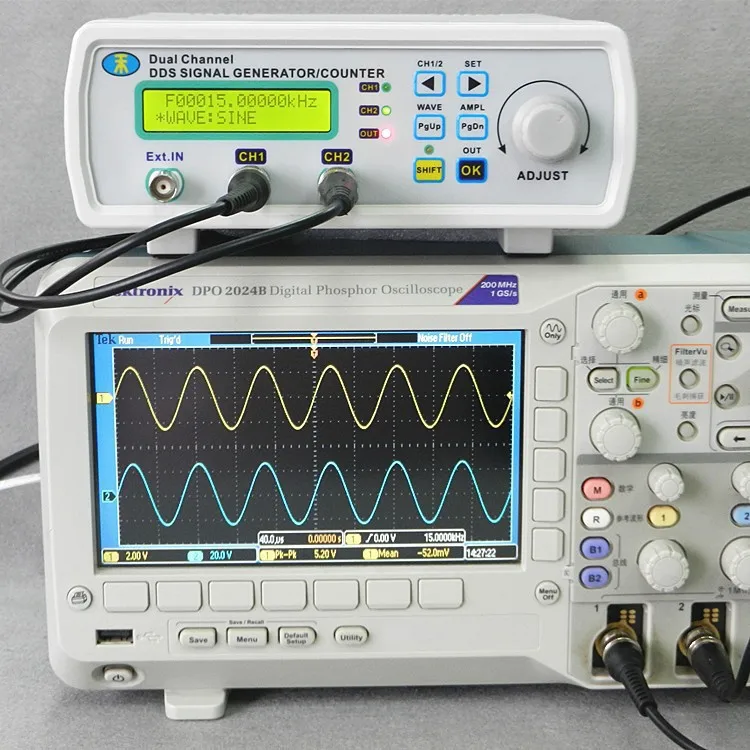

Двойной одновременный выход 15 кГц, пиковое значение 5Vp-p Синусоидальная волна

Двойной одновременный выход 15 кГц, пик до пика квадратная волна 5Vp-p

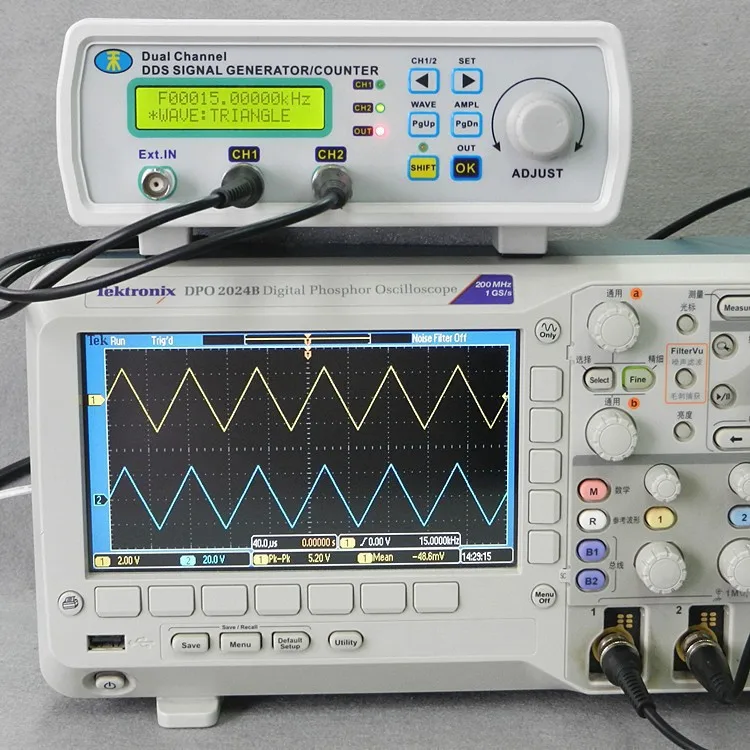

Двойной одновременный выход 15 кГц, пиковое значение треугольной волны 5Vp-p

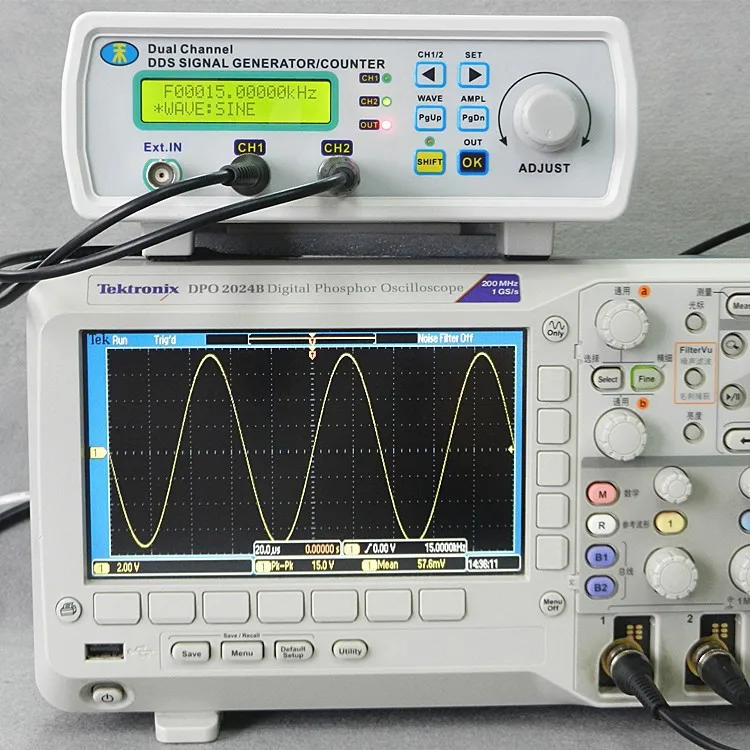

CH2 канал выход 15 кГц пиковое значение 15Vp-p Синусоидальная волна

CH2 канал выход 15 кГц пиковое значение 0.015Vp-p (ie 15mv) Синусоидальная волна

CH2 канал выход 15 кГц пиковое значение 0.016Vp-p (ie 16mv) Синусоидальная волна, шаг значение может быть сделан 1mv, довольно точный!

CH2 канал выход 15 кГц пиковое значение 0.018Vp-p (ie 18mv) Синусоидальная волна

CH1 канал Выход 100 кГц пиковое значение 10Vp-p Синусоидальная волна

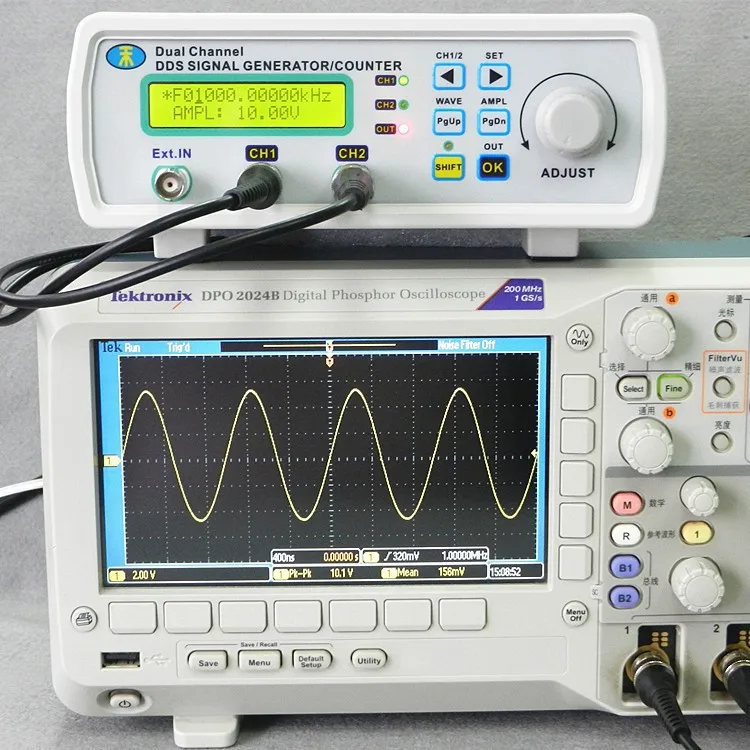

CH1 канал выходное значение 10Vp-p пик 1 МГц Синусоидальная волна

CH1 канал выходное значение 10Vp-p пик 6 МГц Синусоидальная волна

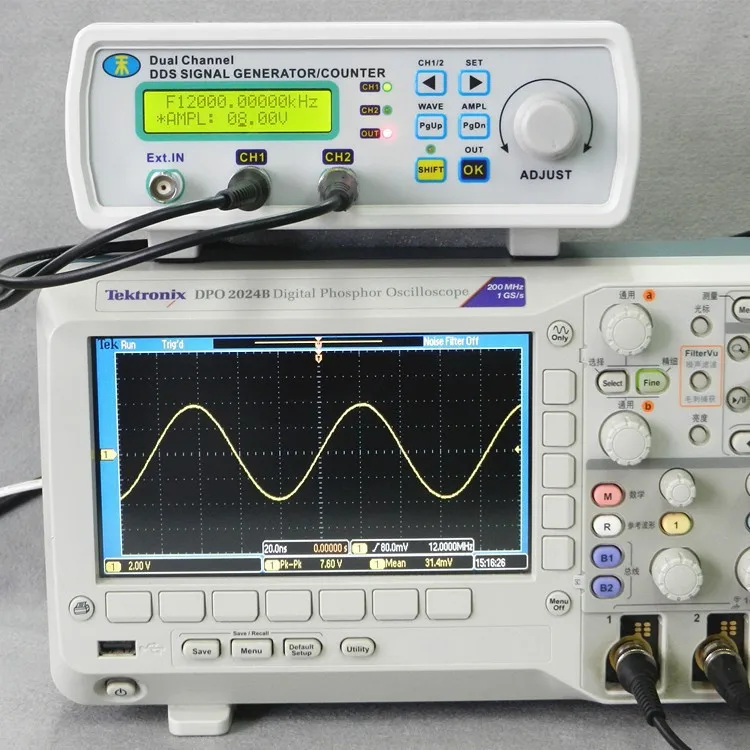

CH1 канал выходное значение 8Vp-p пик 12 МГц Синусоидальная волна

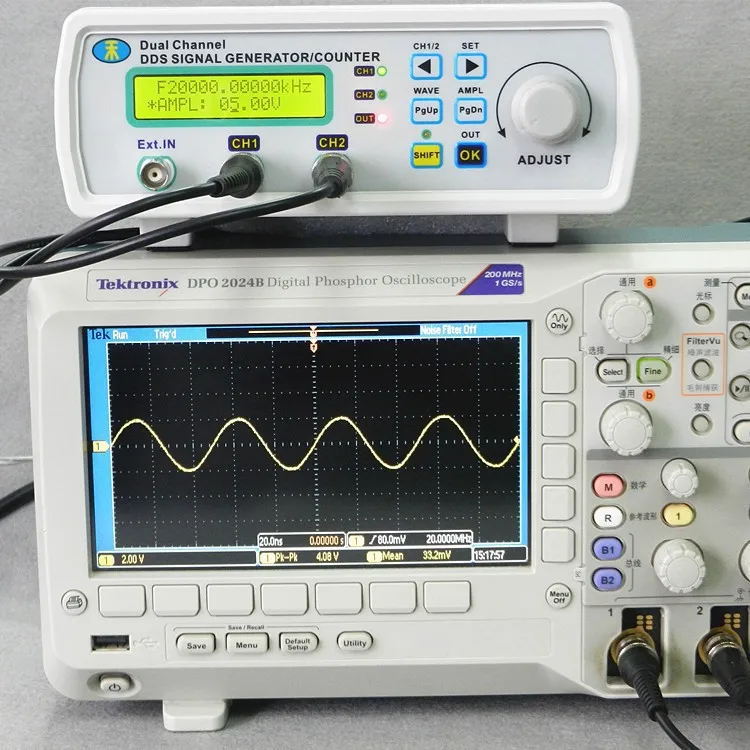

CH1 канал выходное значение 5Vp-p peak20MHz Синусоидальная волна

CH1 канал выхода value5Vp-p peak25MHz Синусоидальная волна

Наш смещение сигнала может + 120%-120% регулировки, показывая смещение вперед к 100%

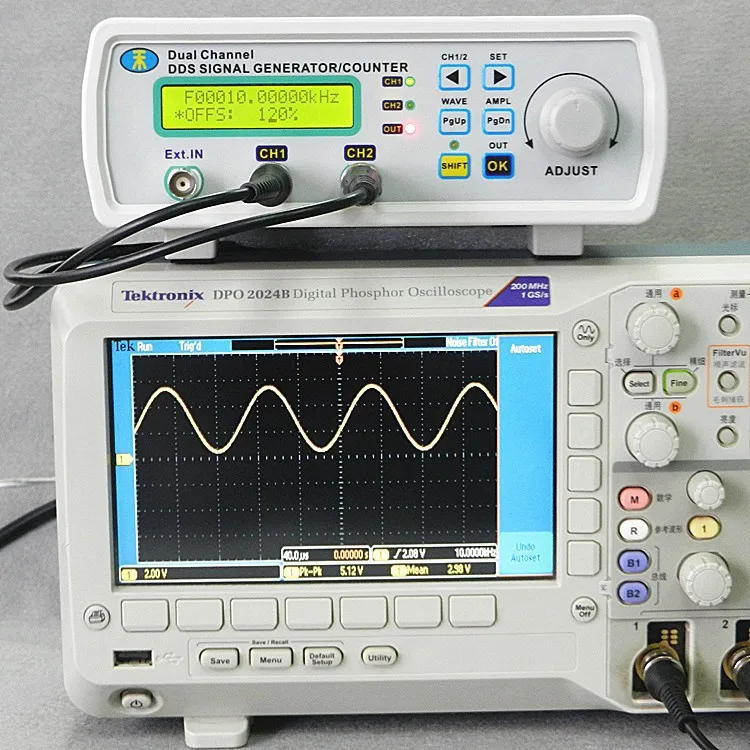

Показан прямой уклон синусоидальной волны 120%
