Регенерации торможения четыре квадранта операции передний задний 500 ватт; dc-контроллер для двигателя 24v 50A

Описание

Регенерации торможения четыре квадранта операции передний задний 500 ватт; dc-контроллер для двигателя 24 v 50A

Модель: DC24RT50BL

Этот контроллер двигателя постоянного тока-система управления скоростью модуляции низкого напряжения, четырехквадрантной регенерации и ширины импульса. Интеллектуальное управление MCU (микроконтроллер) обеспечивает быструю скорость отклика, плавный ход, надежную работу и полные пропорции и т. Д.

1. ШИМ (широтно-импульсная модуляция
PWM делает мотор низким уровнем шума, высокой эффективностью и небольшим обслуживанием. Срок службы двигателя постоянного тока может быть еще больше увеличен.

2. Четырехквадрантная регенерация в рабочем режиме.

3. Функция рекуперативного торможения
Внешний направленный (или реверсивный) контактор не требуется и компоненты или части двигателя могут быть защищены от перегрева или выгорания.

4. Включение/тормоз/Реверсивный терминал
Одна из вышеуказанных функций может быть выполнена с помощью пассивного значение для переключения или открытой (или сломанной) цепи транзисторного коллектора.

5. Статус светильник
Мощность светильник и различные предупреждение о неисправности светильник s сделать ее статус мотора контроллера видно.

6. Значение скорости вперед или назад можно установить соответственно.

7. Можно установить значение выходного тока.

8. Можно установить значение тормозного тока.

9. Компенсация крутящего момента

10. Двойной замкнутый цикл PI регулирования (напряжение и ток)

11. Стандартный аналогового сигнала
Аналоговое количество (0-5 В) или потенциометр подходят для управления.

12. Защита от перенапряжения или защита от недостаточного напряжения

13. Защита от перегрева
Когда температура выше, этот Матовый контроллер двигателя постоянного тока уменьшит выходной ток, чтобы предотвратить перегрев с помощью схемы решения. если температура все еще выше, контроллер остановит выход и защитит мотор и контроллер двигателя.

12 V 24 V 36 V 48 V передний задний контроллер постоянного тока сепесификатион

1. Диапазон входного напряжения:DC 24 В, если вам нужно 12 В, 36 В, 48 В, любезно советуем.

2. Выходное напряжение: 0-100%

3. Максимальное выходное напряжение:50A

4. Непрерывный ток: 25А

5. Режим работы:Скоростной режим, крутящий момент, четырехкватрантный режим, регенеративное крепление

6. Способы управления:Потенциометр, 0-5 V, ШИМ

7. Защита:Abnormalitise как от перегрузки по току, перегрева, перенапряжения, меньшего напряжения и короткого замыкания запустит функцию защиты.

7. Размеры:Д * Ш * В = 135*135*70 мм

8. Вес: 900 г

Регенерации торможения четыре квадранта операции передний задний 500 ватт; dc-контроллер для двигателя 24 v 50A

Общие подключения для рисования

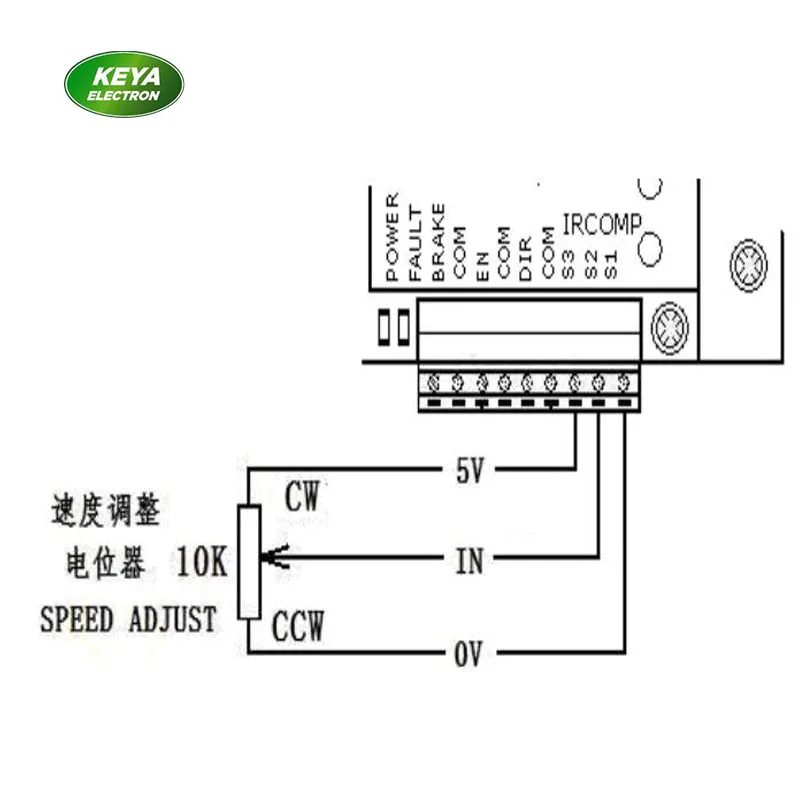

Используйте потенциометр для управления скоростью двигателя

Используйте аналоговый сигнал для управления скоростью двигателя

Функция из Управление терминал

1. Стоп-сигнал
Регенеративное управление торможением: когда требуется быстрая остановка двигателя, эта функция подходит. Закрытый тормозной переключатель, контроллер двигателя быстро тормозит скорость двигателя путем рекуперативного торможения, затем немедленно остановите мотор.

2. RU
Включение управления: Управление запуском и остановкой двигателя
3. Папок
Управление задним ходом двигателя: направление вращения можно легко получить через открытый или закрытый переключатель заднего хода.

Аналоговый Количество Управление

Вы можете контролировать скорость двигателя по аналоговому сигналу количества 0-5 В

Регенерации торможения четыре квадранта операции передний задний 500 ватт; dc-контроллер для двигателя 24 v 50A

Инструкция и настройка регулируемого потенциометра

1. Потенциометр "ACCEL" (установить мягкое время запуска 0,2 s-20 s)
Отрегулируйте потенциометр «ACCEL», чтобы установить пандус от значения начальной скорости до значения скорости (это означает время ускорения)

2. Потенциометр "DECEL" (установка мягкого времени остановки 0,2 s-20 s)
Отрегулируйте потенциометр «DECEL», чтобы установить пандус вниз от максимального значения скорости до минимального значения скорости (это означает время замедления).

3. "FWD MAX SP"

Установите максимальную скорость вперед.

4. "REV MAX SP"

Установите максимальную обратную скорость.

5. "REGEN CL"
Отрегулируйте потенциометр «REGEN CL» для ограничения максимального значения тока тормозного арматуры (Это также означает время тормоза/остановки). Значение тока торможения влияет на время торможения/остановки.

6. "IR COMP"
Отрегулируйте потенциометр «IR COMP» для того, чтобы двигатель был постоянным значением скорости в различных условиях нагрузки (заводская настройка составляет ”0”).
7. "мин СП"

Установите минимальную скорость двигателя

8. "двигатель CL"
Отрегулируйте потенциометр «MOTOR CL» для ограничения максимальной мощности контроллера двигателя. выходной ток (мы также указываем значение тока двигателя). установка этого тока должна быть основана на номинальном значении тока мотора. текущее значение должно быть умеренным. если нет, то крутящего момента не достаточно или защита от перегрузки по току является сбоем. Отрегулируйте этот потенциометр по часовой стрелке, чтобы увеличить выходной ток контроллера двигателя.
Примечание:Выходной ток контроллера двигателя должен быть в два раза больше номинального значения тока двигателя в целом. однако контроллер двигателя не может работать при установочном значении, которое больше номинального значения тока двигателя в течение длительного времени, или двигатель будет сгореть.

Jinan Keya electrone Science and technology Co., Ltd, основанная в 2001 году, торгуется в исследованиях и разработках, производстве и продажах Сервомотора постоянного тока и сервосистемы управления в течение 15 лет. Компания установила технологии, талант, управление и другие преимущества, чтобы эффективно интегрировать, поддерживает здоровый, стабильный и быстрый рост. Компания прошла сертификацию ISO9001: 2008 системы менеджмента качества, продукты через сертификацию CE. Более 3000 крупных и средних отечественных производителей оборудования, обозначенных как вспомогательная продукция, и экспортируется в США, Европу, Юго-Восточную Азию и другие страны.

Ассортимент продукции: контроллер постоянного тока, щеточный регулятор скорости двигателя постоянного тока, Реверсивный контроллер постоянного тока, контроллер pmdc

Мы посвящаем себя исследованиям и разработкам, приветствуем Costom-maked продукты, если вам нужны некоторые необычные продукты, давайте будем иметь более широкое общение.

Срок поставки: 1-3 рабочих дня после получения оплаты

Оптовая продажа от производителя, регенерации торможения четыре квадранта операции 500 ватт; dc-контроллер для двигателя 24 v 50A

1.В: каковы ваши основные продукты?

О: мы производим различные виды мотора и контроллера постоянного тока.

2.Вопрос: Как долго вы находитесь в этой области?

О: более 15 лет в этой области.

3.Вопрос: Есть ли у вас собственная R & D команда?

A: Да. R & D-это наша основная конкурентоспособность, непрерывные инновации-это именно то, что мы ищем на все время. Некоторые из наших инженеров имеют более чем 20 лет опыта работы в отрасли, и мы также сотрудничаем с колледжи, научно-исследовательских институтов и крупных предприятий.

4.В: как скоро вы можете доставить товар?

О: это зависит от точной модели, которую вы заказываете. Для обычных продуктов, обычно мы готовим некоторые единицы в наличии, мы можем доставить их в течение 3 рабочих дней.

5.Вопрос: Можете ли вы сделать продукт в соответствии с требованиями заказчика?

О: Да, добро пожаловать на продукцию, изготовленную по индивидуальному заказу.

6.Вопрос: какие у вас условия оплаты?

О: вы можете оплатить через TT, paypal, Western Union.
