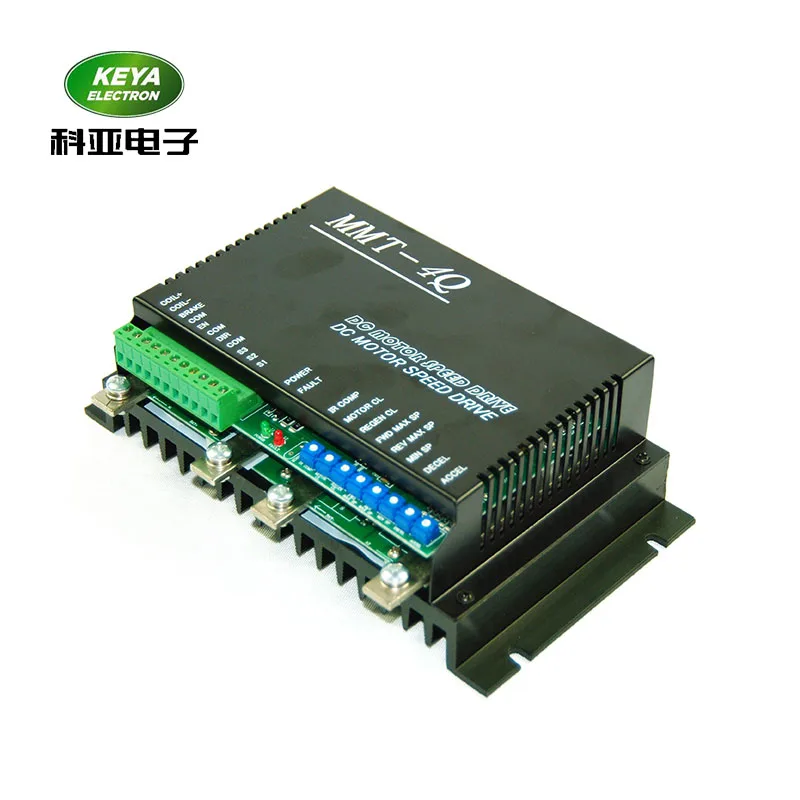

Контроллер постоянного тока 24 В 48 В щёточный двигатель постоянного тока контроль скорости 100А Реверсивный для электрической подъемной платформы

Описание

Контроллер постоянного тока 24 В 48 В щёточный двигатель постоянного тока регулятор скорости 100А Реверсивный для электрической подъемной платформы

Модель: DC24RT100BL

Подключение к потенциометру управления скоростью:

Работа потенциометров контроля скорости должна соответствовать вышеприведенным инструкциям на рис. 6. Подходит потенциометр регулятора 10 K между терминалом 5 V, в терминале и терминалом 0 V.

Внимание:
Соединительный провод потенциометра управления скоростью должен быть вдали от проводников входного терминала питания и выхода в Саке для уменьшения ненужных помех электронных сигналов. Длина соединительного провода должна быть максимально сокращена. Если длина превышает 0,5 м, рекомендуется экранировать провод

Вы также можете управлять скоростью двигателя аналоговым сигналом 0-5 В, подключить чертеж, как показано ниже:

Функция и подключение к терминалу управления:
Обратите внимание:
Соединительные провода терминалов контроля скорости должны быть вдали от проводников входного терминала питания и выхода в Саке для уменьшения ненужных помех электронных сигналов. Длина соединительного провода должна быть максимально сокращена. Если длина превышает 0,5 м, рекомендуется экранировать провод.

Тормоза:
Регенеративное управление торможением: когда требуется быстрая остановка двигателя, эта функция подходит. Переключатель торможения, контроллер двигателя быстро тормозит скорость двигателя путем регенеративного торможения, затем сделать остановку двигателя немедленно.
EN:
Включение управления: Управление запуском и остановкой двигателя
Открытый внешний переключатель включения, контроллер двигателя автоматически блокирует Внутренняя схема и делает остановку двигателя.
Закройте внешний переключатель включения, двигатель начнет вращаться Со значением скорости, установленным потенциометром или входными аналоговыми сигналами.
Примечание:
A. при регенеративном торможении время остановки двигателя определяется заданным значением тока тормоза (потенциометр REGEN CL) или установите значение мягкого стопа («DECEL» потенциометра установить мягкое время остановки).
Напр. Если заданное значение тормозного тока ("REGEN CL", заданный потенциометр) является высоким, а заданное значение мягкого времени остановки ("decell", потенциометр, заданный в мягкое время остановки) является низким, время торможения двигателя будет сокращено.

B. При закрытии тормозного переключателя значение скорости вращения после торможения определяется заданным значением потенциометра "MIN SP" (означает минимальную скорость). Напр. Если потенциометр "MIN SP" устанавливает значение "0", то после тормоза скорость вращения двигателя будет "0". Если потенциометр "MIN SP" устанавливает значение "N", то после тормоза скорость вращения двигателя будет "N".

ПапокРеверсивный (направление) терминал управления:
Реверсивный контроль двигателя: направление вращения можно легко получить через открытый или закрыть реверсивный переключатель.

Введение и настройка регулируемого потенциометра:

1. Потенциометр "ACCEL" (Установите мягкое время запуска):
Отрегулируйте потенциометр «ACCEL», чтобы настроить пандус от исходного значения скорости до настройки значения скорости (это означает время ускорения, время можно регулировать от 0,2 секунд до 20 секунд). см. Приведенную ниже цифру.
Примечание: Отрегулируйте этот потенциометр по часовой стрелке, чтобы сократить время мягкого запуска во время регулировки этого потенциометра по часовой стрелке, чтобы продлить время мягкого запуска.

2. Потенциометр "DECEL" (установите время мягкого остановки):
Отрегулируйте потенциометр “DECEL”, чтобы установить пандус вниз от Макса. значение скорости до мин. значение скорости (это означает время замедления, время можно отрегулировать от 0,2 секунд до 20 секунд). см. Приведенную ниже цифру.
Примечание: Отрегулируйте этот потенциометр по часовой стрелке, чтобы сократить время мягкого останова во время регулировки этого потенциометра по часовой стрелке, чтобы продлить время мягкого останова.

3. Потенциометр "FWD MAX SP" (установить максимальное значение скорости вперед):
Настроить этот «FWD MAX SP» потенциометр комплект двигателя Макс. Скорость движения вперед и соотношение цена/качество (это также использоваться для ограничения мотора Макс. Скорость движения вперед и соотношение цена/качество). При настройке этого потенциометра по часовой стрелке значение скорости вперед увеличивается.
4. Потенциометр "REV MAX SP" (установить максимальное значение обратной скорости):
Настроить этот «REV MAX SP» потенциометр комплект двигателя макс. Обратный значения скорости (это также использоваться для ограничения мотора Макс. Обратный значения скорости). При настройке этого потенциометра по часовой стрелке увеличено значение обратной скорости.
5. Потенциометр "REGEN CL" (Установите значение тока регенеративного торможения):
Отрегулируйте потенциометр “REGEN CL”, чтобы уменьшить максимальное значение тока торможения (Это также означает время тормоза/остановки). Значение тока торможения влияет на время торможения/остановки. При настройке этого потенциометра по часовой стрелке будет увеличено значение тока торможения.
6. Потенциометр "IR COMP" (набор компенсации крутящего момента):
Отрегулируйте потенциометр “IR COMP” для того, чтобы мотор был с постоянной скоростью в различных условиях нагрузки (перед тем, как контроллер двигателя будет доставлен из фабрики, компенсация крутящего момента, как правило, устанавливается "0"). При регулировке потенциометра по часовой стрелке Значение компенсации крутящего момента увеличивается.

7. Потенциометр "MIN SP" (установить минимальное значение скорости):
Когда внешний данный сигнал «0В» (или Отрегулируйте внешний потенциометр настройки сигнала в конце в счетчик по часовой стрелке), отрегулируйте потенциометр “MIN SP”, чтобы комплект двигателя с минимальным значением скорости (как правило, этот потенциометр установлен “0”, перед тем как контроллер двигателя будет доставлен из фабрики).
8. Потенциометр “MOTOR CL” (комплект двигателя номинальный ток):
Отрегулируйте потенциометр “MOTOR CL” для ограничения максимальной мощности контроллера двигателя. выходной ток (мы также указываем значение тока двигателя). настройка этого тока должна быть основана на номинальном токе двигателя. текущее значение должно быть умеренным. если нет, то крутящего момента не достаточно или защита от перегрузки по току-это сбой. Отрегулируйте этот потенциометр по часовой стрелке, чтобы увеличить выходной ток контроллера двигателя.
Примечание: выходное значение выходного тока контроллера двигателя должно быть в два раза больше номинального тока двигателя в целом. тем не менее, контроллер двигателя не может работать с установочным значением, которое больше, чем номинальное значение тока двигателя в течение длительного времени, или двигатель будет выгореть.

24 V 48 V щёточный двигатель постоянного тока регулятор скорости 100A Реверсивный для Электрическая подъемная платформа

Мы посвящаем себя исследованиям и разработкам, приветствуем товары Costom-made, если вам нужны необычные продукты, давайте будем иметь дополнительную связь.

Срок поставки: 1-3 рабочих дня после получения оплаты

24 V 48 V щёточный двигатель постоянного тока регулятор скорости 100A Реверсивный для Электрическая подъемная платформа

1.В: каковы ваши основные продукты?

О: мы производим различные виды двигателя и контроллера постоянного тока.

2.Вопрос: Как долго вы были в этой области?

О: более 15 лет в этой области.

3.В: есть ли у вас собственная команда НИОКР?

A: Да. НИОКР-это наша основная конкурентоспособность, непрерывные инновации-это то, чего мы ищем на все время. Некоторые из наших инженеров имеют более чем 20 лет опыта работы в отрасли, и мы также сотрудничаем с колледжи, научно-исследовательских институтов и крупных предприятий.

4.Вопрос: Как скоро вы можете доставить товар?

Ответ: это зависит от точной модели, которую вы заказываете. Для обычной продукции, как правило, мы подготовим некоторые единицы в наличии, мы можем доставить их в течение 3 рабочих дней.

5.В: Можете ли вы сделать продукт в соответствии с требованиями заказчика?

О: Да, добро пожаловать на товары costom-made.

6.В: каков ваш срок оплаты?

О: вы можете оплатить через TT, paypal, Western Union.
