Описание
Модель: US-GBD15 15:1 соотношение 70-120 бар, выходное двойное действие
Система высокого давления воздуха гелия бустерный топливный насос система с клапанами и указателями в комплекте
Система газового бустера является комплектом газовых бустеров, готовых для подключения, которые предусмотрены для генерирования операционного давления вверх чтобы 8MPa. Он подходит для питания среды как газ.
По мере давления будет генерироваться с помощью пневматического насоса. электрическое подключение не понадобится.
Чтобы управлять этой системой, двигатели, проводящие газ, должны быть оснащены блоком воздушного управления для регулировки давления воздуха.
Требуемое рабочее давление может быть достигнуто путем регулировки давления воздуха через регулирующий клапан. когда давление воздушного воздуха и выходное давление достигают баланса, насос прекращает давление наполнения, а выходное давление остается при предустановленной стоимости.
Идеально подходит для источника питания системы опрокидывания на рельсах
Основные характеристики
Не электромотива, а пневматическое питание-неразрывно безопасная эксплуатация и бывшие доказательства
Пневматическое питание от масла бесплатное сжатие и чистый воздух. Без загрязнения можно
Простой контроль и регулирование процессов из-за сжатого воздушного привода
Системы конфигурации
| Список товаров | Функция |
| 1) клапан воздушного регулятора | Регулируемый Регулятор воздуха для регулировки давления воздуха (0-10 бар) |
| 2) манометр воздуха | Указывает на давление воздуха |
| 3) датчик давления на входе газа | Указывает на давление подачи газа на входе |
| 4) датчик давления газа | Указывает на розетку увеличенного давления |
| 5) ручной привод переключатель | Используется для регулировки системы включения/выключения |
| 6) Впускной игольчатый клапан | Используется, чтобы остановить бустер, когда давление подачи не в состоянии настроить установленную точку, может быть необязательным. |
| 7) выходной игольчатый клапан | Используется для остановки бустера, когда выходное давление достигает скорректированной установочной точки |
| 8) загрузочный игольчатый клапан | Используется для защиты бустера и других компонентов под давлением и высвобождением высокого давления |
| 9) ГБД двойного действия бустерный топливный насос | Используется для увеличения давления от низкого давления до высокого давления |
Технические параметры (для основного элемента GBD15 двойные действия бустерный топливный насос)
Расход насоса внутри кабинета
|
Типичная Схема системы
Система ofently и необходимость заранее информировать нас о требованиях системы

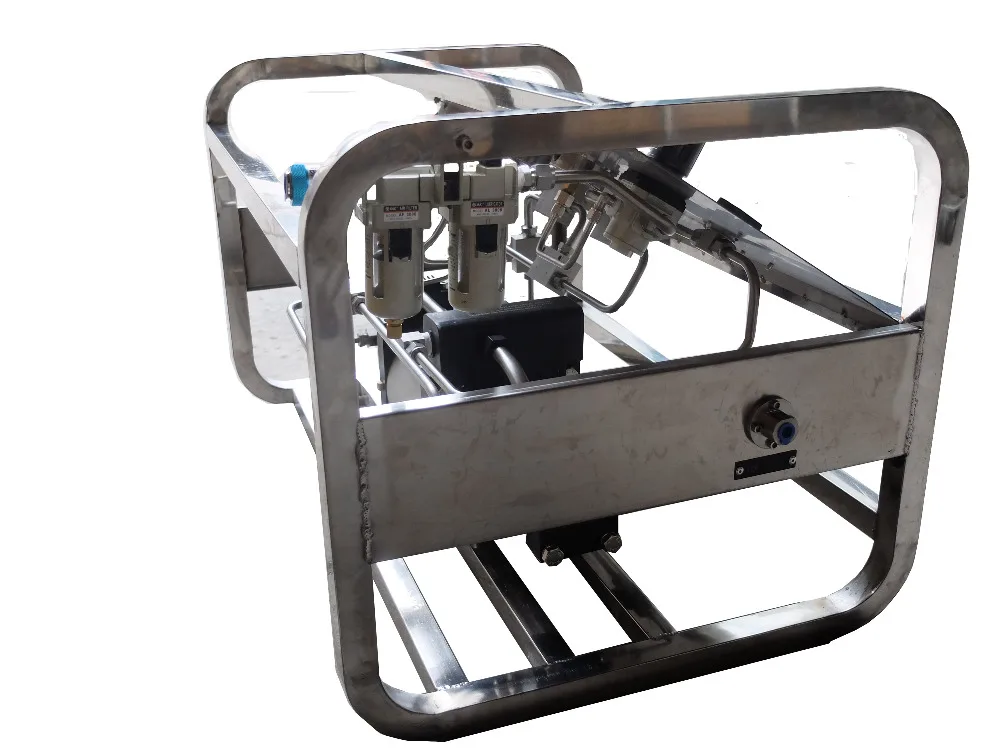

Реальные фотографии такой системы газового бустера с воздуха
Характеристики
- Бренд
- Wellness
- Тип
- Цилиндр
- Номер модели
- US-GBD15
- Color
- Black and grey color
- Connection port size
- NPT or PT thread ( It is optional )
- Drive air pressure
- Compressed air of 3-8 bar
- Air comsumption
- 0.9-1.2 M3 per min
- Net weight
- 42-45 KGS
- Pump material
- Stainless steel and alloy
- Pressure capacity
- 120 bar base on 8 bar air driven pressure
- Pump Pressure ratio
- 15:1
- Seal material
- NBR or PTFE
- Application
- For CO2 vapor gas pumping
