ЕС! 3 оси шагового двигателя драйвер DM860A 7.8A, 24-80 В 256micsteps для nema 23/34 CNC Комплект ROHS CE ISO LONGS мотор

Отличные новости от Longsmotor! Доставка из Германии со склада для клиентов Европейского союза!Никаких таможенных пошлин, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка DHL!

Данный товар включает в себя:

3 шт. Драйвер шагового двигателя, пик 7.8A 24-80VDC

1. Драйвер шагового двигателя DM860A

DM860A-это тип двухфазного гибридного шагового двигателя, напряжение привода которого составляет от 24 В постоянного тока до 80 В постоянного тока. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов с 57 мм до 110 мм наружный диаметр и менее 8.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервопривода управления, который позволяет мотору работать плавно почти без шума и вибрации. Крутящий момент при работе DM860A на высокой скорости также значительно выше, чем у других двухфазных водителей, более того, точность позиционирования также выше. Он широко используется в средних и больших измерительных устройствах, таких как изогнутая машина, станок с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 24VDC до 80VDC

L оптоизолированный сигнал I/O

L Защита от перенапряжения, фазового короткого замыкания

L 14 каналов деления и автоматическое уменьшение холостого хода

L 8 каналов Выходная фаза Настройка тока

L офлайн-командный входной терминал

L крутящий момент двигателя относится к скорости, но не относится к шагу/обороту

L высокая скорость запуска

L высокий крутящий момент при высокой скорости

Электрические характеристики:

Вход напряжения	24-80VDC
Вход ток	<6A
Выход ток	2.8A ~ 7.8A
Расход	Расход: 80 Вт; внутреннее страхование: 10А
Температура	Рабочая температура-10 ~ 45℃; Температура чулок-40℃ ~ 70℃
Влажность	Без конденсации, без капель воды
Газ	Ограничение горючих газов и проводящей пыли
Вес	500 г

Назначения и описание контактов:

1) Разъемы

Pin Функция	Детали
Пул +, Пул-	Импульсный сигнал, PUL +-положительный конец импульсного входного штыря PUL-отрицательный конец импульсного входного штифта
DIR +, DIR-	Сигнал DIR: DIR +-положительный конец входа направления DIR-отрицательный конец входного штифта направления
ENBL +	Включить сигнал: ENBL + является положительным концом входа направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера.
ENBL-	ENBL-отрицательный конец входного штифта направления. Обычно не подключен (включен)

2) схема подключения контактов:

Управляющие сигналы ПК могут быть активны при высоком и низком электрическом уровне. Когда высокий Электрический уровень активен,

Все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий электрический уровень активен, все

Контроль положительных сигналов будет соединен вместе с общим портом. Теперь приведу два примера (открытый коллектор

И PNP), пожалуйста, проверьте их:

Рис. 1. Схема входного порта (соединение Yang)

ПК Откройте выходной разъем

Фиг. 2 схема входного порта (подключение Инь)

ПК PNP выход

Примечание: Когда VCC = 5 В, R = 0

В тех случаях, когда VCC = 12 V, R = 1 K> 1 Вт/8 Вт

В тех случаях, когда VCC = 24В, R = 2 K,> 1 Вт/8 Вт

R должен подключаться в части управляющего сигнала.

3. Выбор функции (используя выводы корпуса DIP для достижения этой функции)

1) разрешение микро-шага устанавливается SW 5,6, 7,8 DIP-переключателя, как показано в следующей таблице:

SW5

На

OFF

На

OFF

На

OFF

На

OFF

На

OFF

На

OFF

На

OFF

SW6

На

На

OFF

OFF

На

На

OFF

OFF

На

На

OFF

OFF

На

На

SW7

На

На

На

На

OFF

OFF

OFF

OFF

На

На

На

На

OFF

OFF

SW8

На

На

На

На

На

На

На

На

OFF

OFF

OFF

OFF

OFF

OFF

PULSE/REV

400

800

1600

3200

6400

12800

25600

51200

1000

2000

5000

10000

25000

50000

2) Настройка постоянного тока

Для этой цели используется SW4. Выкл означает, что ток ожидания установлен как половина выбранного динамического

Текущее значение и значение, согласно которому режим ожидания будет таким же, как и выбранный динамический ток.

3) Настройка выходного тока:

Первые три бита (SW 1, 2, 3) DIP-переключателя используются для установки динамического тока. Выберите настройку

Ближе всего к требуемому току вашего двигателя

Выходной ток (A)
SW1	SW2	SW3	Пиковый	RMS
На	На	На	2,80	2,00
OFF	На	На	3,50	2,50
На	OFF	На	4,20	3,00
OFF	OFF	На	4,90	3,50
На	На	OFF	5,70	4,00
OFF	На	OFF	6,40	4,60
На	OFF	OFF	7,00	5,00
OFF	OFF	OFF	7,80	5,60

4) функция полу-потока:

Функция полу-потока заключается в том, что нет ступенчатого импульса после 200 MS, драйвер выводит ток автоматически

Снижен до 40% номинального выходного тока, который используется для предотвращения нагрева двигателя.

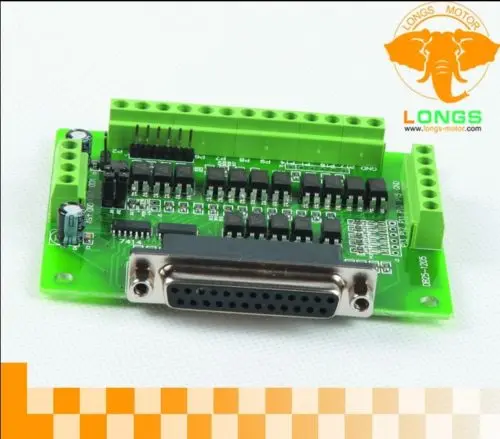

2.Коммутационной платы:

Встроенный разъем db25. DB25 выходной контакт: P1, P2, P3, P4, P5, P6, P7, P8, P9, P14, P16, P17. Входной контакт DB25: P10, P11, P12, P13, P15. DB25 GND Pin: P18-P25. Питание: + 5 В постоянного тока. Встроенный оптический соединитель класса C. Высокое качество с технологией поверхностного монтажа.

Схема подключения:
