DS17 Infineon устройство для чтения при загрузке Поддержка EDC17 и трикор Быстрая

DS17 Infineon устройство для чтения при загрузке

1. Это обновленная версия для BDM100, она занимает прямой доступ на процессор и память EPROM ECU по сравнению с выделенным портом, как по обучению системы

2. Поддержка: EDC17/MED17/ME17/MEV17/MEVD17/PCF2.1/SD13/SD14/SD16/SID208/SID807

DS17 Infineon устройство для чтения при загрузке

Поддержка EDC17 и трикор

Обратите внимание:

1. Этот DS17 не может быть обновлен

Обычно называется bootmode, этот порт является pendent Infineon к порту Motorola/Freescale BDM. В отличие от BDM порта, чьи контакты имеют только эту цель, загрузочный режим сделан над одним из CAN бизнес процессора.

Так как новый Собранный ECUs запрограммирован над этим портом, Bosch наложил его на 14 коврик. Это выглядит как BDM порт, но работает совершенно по-разному.

Чтобы поместить процессор в загрузочный режим, необходимо изменить печатную плату. Данная модификация зависит от типа процессора и типа ЭБУ. В самом простом случае один контакт процессора должен быть подключен к заземлению. Поэтому контактная игла с проводом и штативом крепится к системе.

Питание также поставляется над зондом, но несмотря на BDM систему напряжение не переключается вручную, но автоматически управляется DS17.

DS17 infinion Tricore устройство для чтения при загрузке поддержка:

EDC17/MED17/ME17/MEV17/MEVD17/PCF2.1/SD13/SD14/SD16/SID208/SID807

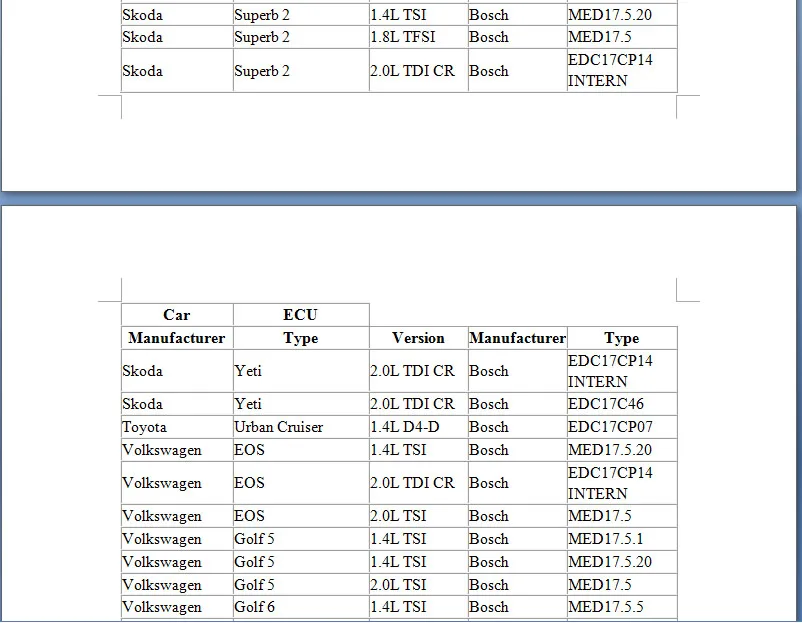

Здесь вы можете увидеть список автомобилей, которые успешно протестированы на DS17 Infineon Tricore Bott Reader:
