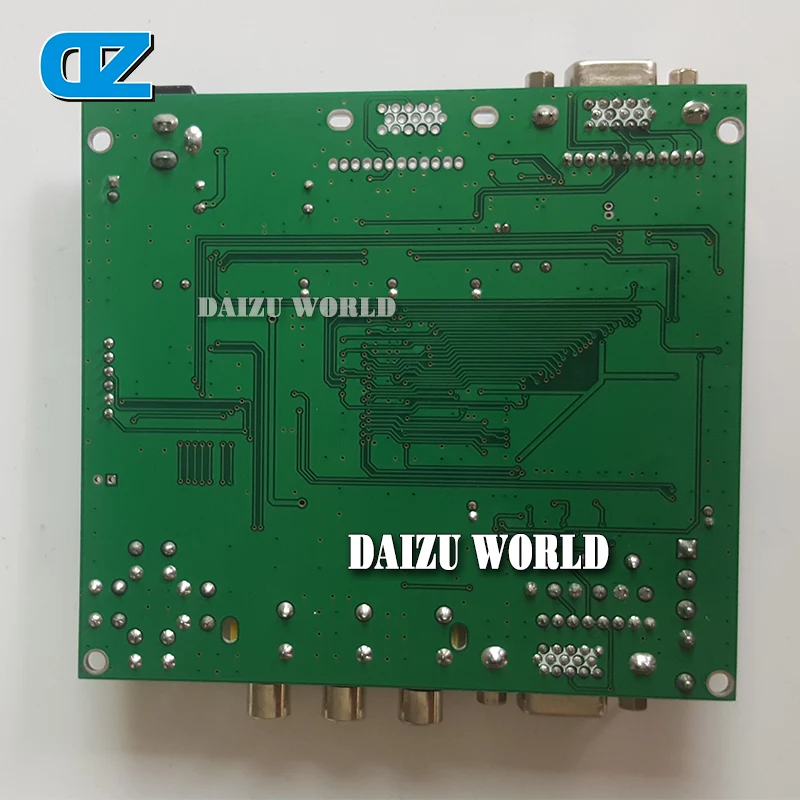

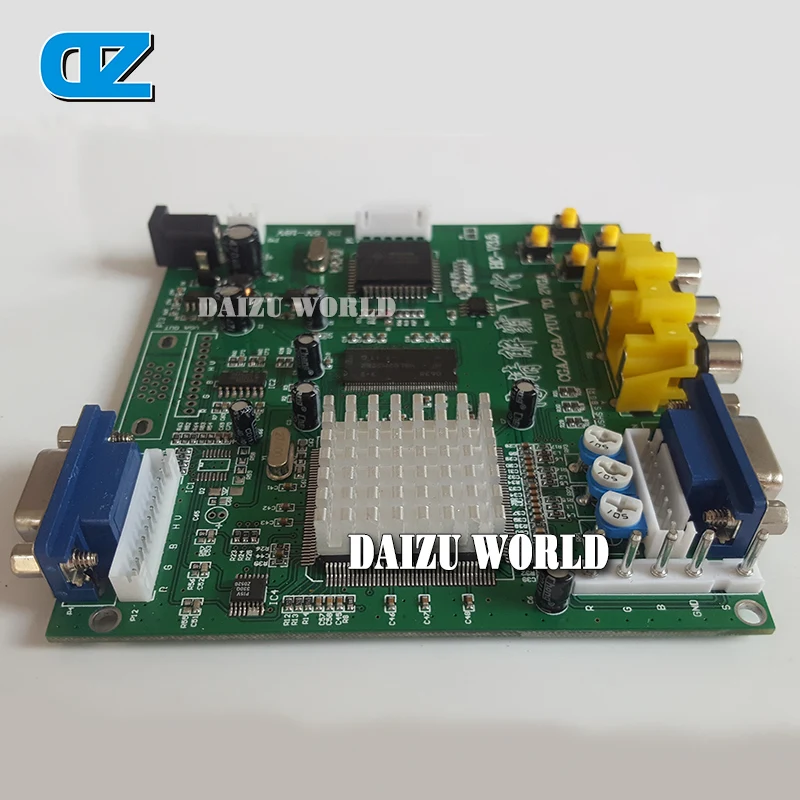

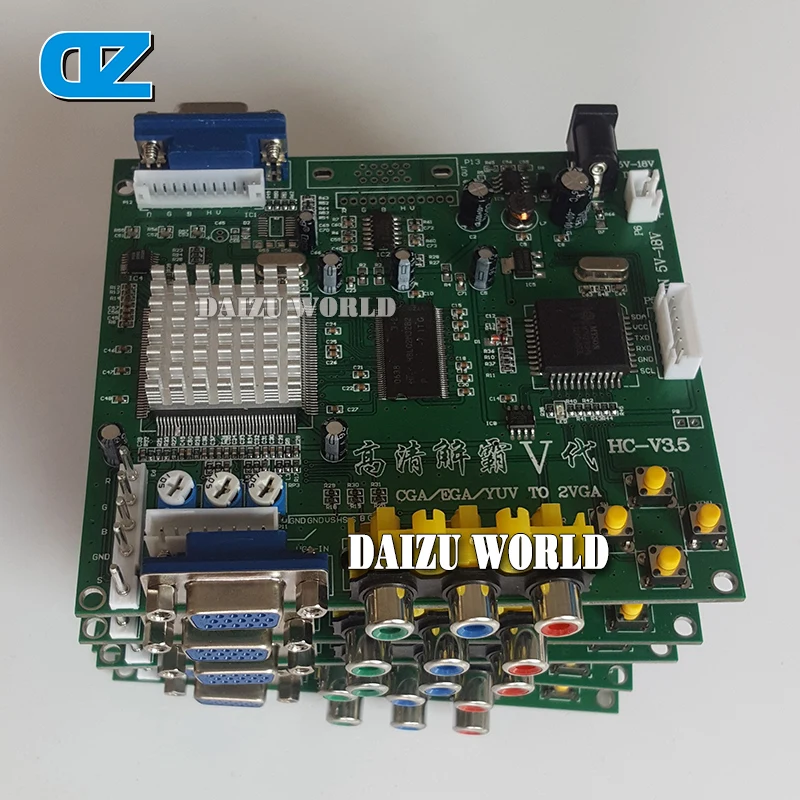

RGB CGA EGA YUV в VGA HD видео конвертер Moudle HD9800 HD-Конвертер доска GBS8200 неэкранированная защита

1 комплект новый RGB CGA EGA YUV К VGA HD видео конвертер Moudle HD9800

HD-Конвертер доска GBS8200 неэкранированная защита

Особенности:

100% новый и высококачественный.

HD9800V. 5 HD-конвертер.

Поддержка входного сигнала CGA/EGA/VGA/YUV

Поддерживает VGA Выход (640x480, 800x600, 1024x768, 1360x768)

Автоматическое сканирование сигнала CGA/EGA/VGA (15 кГц, 24 кГц, 31 кГц)

YUV Компонентный сигнал автоматического сканирования (480i, 576i, 720i, 1080i, 480 p, 576 p, 720 p, 1080 p)

На экране (английский и китайский)

Поддерживает Управление позицией изображения и регулятор масштабирования изображения

Полностью цифровой 24-битный аналого-цифрового преобразователя с сердца ценителей 16,7 миллионов цвета для постепенного преобразования.

Поддерживает все типы мониторы VGA (CRT, ЖК-дисплей, PDP, проектор, и т. д.)

Меню управления:

«Меню» откройте меню OSD и введите.

«Вверх» вверх и увеличить.

"Вниз/Авто" вниз и уменьшить.

Нажмите этот ключ: Автоматическое сканирование сигнала CGA/EGA

Нажмите этот ключ более 5 секунд и отпустите: Сброс системы

(Эта операция является неправильной, когда вы открываете меню OSD)

"SW" Переключатель входного сигнала Ypbpr/RGBS/RGBHV.

(Эта операция является неправильной, когда вы открываете меню OSD)

«Зажим sp» и «зажим», пожалуйста, не регулируйте эту кнопку, exceptthemonitor hasblack пункт или обесцвечивание изображения.

Для большего контроля функций, пожалуйста, посмотрите на OSD для работы.

Нет сигнала на мониторе

Проверьте входные и выходные кабели, убедитесь, что все кабели подключены. И убедитесь, что питание включено.

Монитор "нет сигнала"

Пожалуйста, нажмите "SW" для переключения входного сигнала.

Вход не поддерживает

Когда ваш монитор отображает «вход не поддерживает», возможно, вам нужно изменить на Низкое разрешение.

Пожалуйста, нажмите "вниз/Авто" более 5 секунд и отпустите. Сброс разрешения на 800*600.

Изображение не полное на экране

Для настройки положения изображения и масштабирования, пожалуйста, выберите меню.

Дрожание изображения или замораживания

Пожалуйста, нажмите «вниз/Авто», система будет автоматически сканировать входной сигнал и восстанавливать изображение.

Есть черный товар на экране, или весь экран слишком черный, или изображение обесцвечивание

Пожалуйста, отрегулируйте «зажим sp» и «зажим st», пожалуйста, держите «зажим st» меньше, чем «зажим sp».

Мы предлагаем «зажим st» Набор «03», «зажим sp» Набор «04».

Цветное изображение неправильно

Пожалуйста, настройте RGB VR.

Технические характеристики:

Входная мощность: 5VDC +/-0,5 v (2A)

Вход сигнала:

CGA/EGA 14,5 кГц-16,5 кГц 23,5 кГц-25,5 кГц 30,5 кГц-32,5 кГц

RGBHV: 30,5 кГц-32,5 кГц

VGA: 30,5 кГц-32,5 кГц

Ypbpr: 480 p, 576 p, 720 p, 1080 p

Ycbcr: 480i, 576i, 720i, 1080i

Выход сигнала:

VGA: 640*480800*600,1024*768,1360*768

Пользовательские элементы управления:

Входной переключатель, увеличение изображения, положение изображения,

Разрешение выхода, регулировка усиления RGB.

Цвет: зеленый

Размер: 117*100*20 мм

Длина кабеля: 50 см

Посылка включает в себя:

1x плата преобразователя HD9800 V5

1 x Американская классификация проводов 2р провод подачи питания
