Описание
Идентификатор оптических волокон JW3306B может быстро определить направление передаваемого волокна и отображать относительную мощность ядра без каких-либо повреждений на изгибаемое волокно. При наличии светофора, время от времени включается звуковой тон.
Идентификатор оптических волокон JW3306B также распознает модуляцию, как, 270 Гц, 1 кГц и 2 кГц. Когда они используются для обнаружения частоты, непрерывный звуковой тон активируется. Доступны четыре головки адаптера: Ø0. 25, Ø0. 9, Ø2. 0 и Ø3. 0. Идентификатор оптических волокон JW3306B питается от щелочной батареи 9 В.
Особенности
* Простота в использовании с помощью «одного ключа».
* Эффективно определяет направление движения и частоты (270 Гц, 1 кГц, 2 кГц) с звуковым сигналом.
* Отображает относительную мощность ядра
* Более точный тест с солнцезащитным козырьком
* Легко заменить адаптеры
* Прочный металлический корпус и качественная конструкция
• Нижний заряда батареи
Тип | JW3306B | |
Определены диапазон длин волн | 800-1700 нм | |
Определены сигнала Тип | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% | |
Детектор Тип | Ø1mm InGaAs 2 шт. | |
Адаптер Тип | Ø0. 25 (применяется для волокное без оболочки), Ø0. 9 (подходит для кабеля Ø0. 9) | |
Ø2. 0 (подходит для кабеля Ø2. 0), Ø3. 0 (подходит для кабеля Ø3. 0) | ||
Направление сигнала | Левый и правый светодиодный | |
Одиночный направление Тесты диапазон (DBm, CW/0,9 мм волокное без оболочки) | -46 ~ 10 (1310 нм) | |
-50 ~ 10 (1550 нм) | ||
Сигнал Мощность Тесты диапазон (DBm, CW/0,9 мм волокное без оболочки) | -50 ~ + 10 | |
Отображение частоты сигнала (Гц) | 270, 1 k, 2 k | |
Частота Тесты диапазон (ДБм, среднее значение) | Ø0. 9, Ø2. 0, Ø3. 0 | -30 ~ 0 (270 Гц, 1 кГц) |
-25 ~ 0 (2 кГц) | ||
Ø0. 25 | -25 ~ 0 (270 Гц, 1 кГц) | |
-20 ~ 0 (2 кГц) | ||
Потеря вставки (дБ, типичное значение) | 0,8 (1310nm) | |
2,5 (1550nm) | ||
Щелочная батарея (в) | 9 | |
Рабочая температура (℃) | -10-+ 60 | |
Температура хранения (℃) | -25-+ 70 | |
Размер (мм) | 196X30,5X27 | |
Вес (г) | 200 | |
Стандартный пакеты
Модель | Включает в себя |

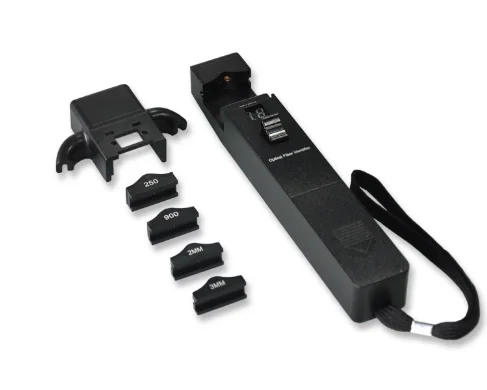

JW3306B | JW3306B идентификатор оптических волокон, 4 шт. головки адаптера, солнцезащитный козырек, щелочная батарея, руководство пользователя, хлопковая палка и мягкий чехол для переноски. |
Характеристики
- Номер модели
- JW3306B
- Бренд
- signalfire
- name
- Optical Fiber Identifier
- Wavelength Range
- 800 to 1700nm (SM)
- Detector Type
- InGaAs
- Fiber Type
- 0.9, 0.25, 2.0, 3.0 mm fiber
- Sensitivity
- +10 ~ -50dBm
- Singe Direction Test Range
- -46~10(1310nm) -50~10(1550nm)
- Insertion Loss(dB, Typical Value)
- 0.8 (1310nm) 2.5 (1550nm)
