Описание

Бесплатная доставка Модель: WS-AT100-H 50-80Mpa высокого давления портативный воздушный масляный насос системы

Включает в себя WS-AT100-H модель

Полный гидравлический блок готов к подключению, которые обеспечиваются для генерации рабочего давления до80МПа.Он подходит для

Питание различных средств, таких какМасло, вода или коррозионные жидкости.

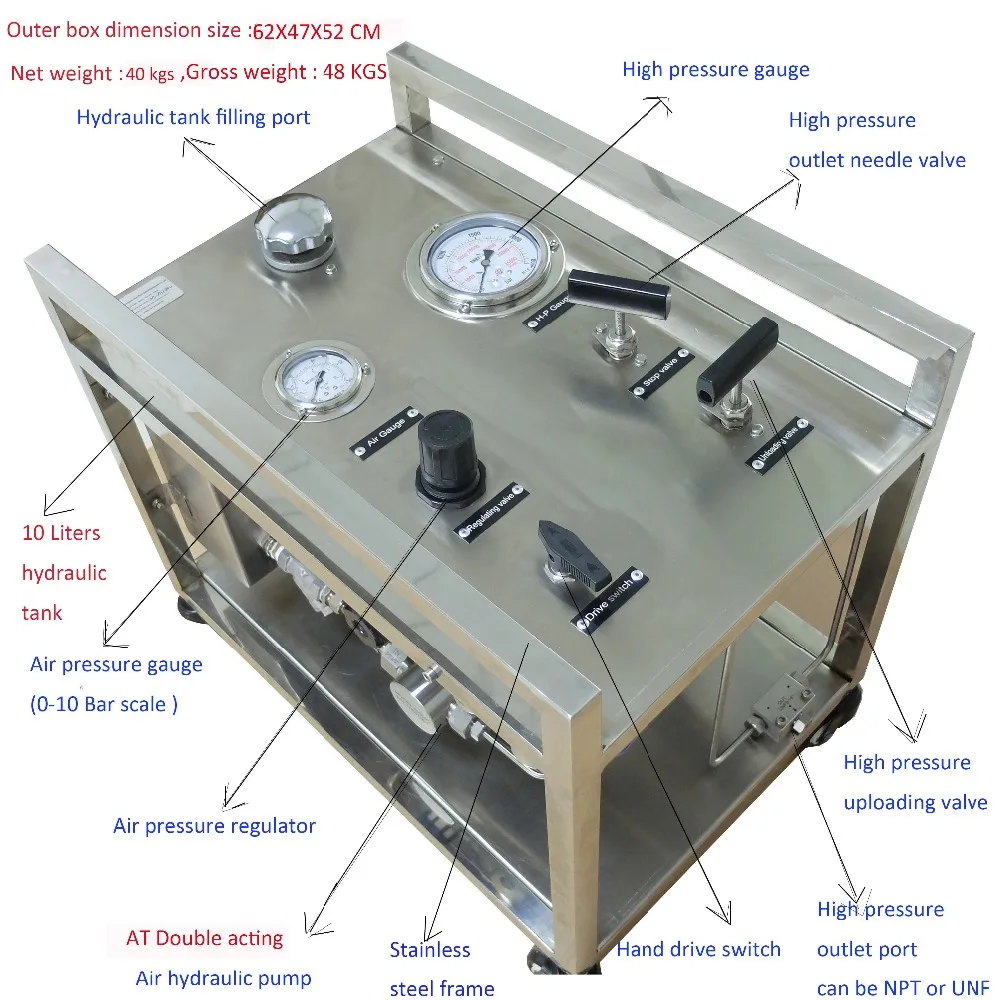

Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое подключение не будет необходимо. Для работыЭта система, воздушный жидкостный насос должен быть оснащен блоком управления воздуха, комбинированным фильтром и водным разделителем, Регулирующий давление клапан, датчик контроля давления, а также ручной клапан сброса. В этой операции насос будет установлен на Бак из нержавеющей стали в раме из нержавеющей стали компактно и компактно. ВысокаяМанометры, датчик давления воздуха , Воздушный реглаторный клапан, загрузочный клапанЖелаемое рабочее давление можно достичь путем регулировки давления воздуха для вождения. В тех случаях, когда Давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на Предустановленное значение. Этот гидравлический блок используется для всех видов испытаний давления и Тестовых Инструментов для исследований и тестовых исследований или для других Функции, требующие определенного давления. Оздоровление; Модель: WS-AT100-H 500-800 бар Выход hp портативный пневматический испытательный насос давления воды блок с колесами

Оздоровление; Модель: WS-AT100-H 500-800 бар Выход hp портативный пневматический испытательный насос давления воды блок с колесами

Технические параметры

Тип	WS-AT100-H
Привода воздуха высокого давления	Для детей от 3 до 8 лет бар
Макс. Выходное давление (При давлении воздушного привода 8 бар)	80 МПа основание на 8 бар пневматического давления
Поколение давления	Воздушный гидростатическое испытание насосаМодель: AT100
Давление соотношение	100:1
Расход воздуха	1-1,2 m3/мин
Рабочая среда	Масло, вода, некоррозионные жидкости
Звено	Сжатого воздуха
Емкость бака для масла/воды	10 л
Размеры (Ш x Г x В)	600x450x500 мм

При 100 модели максимальный расход наполнения составляет около: 6-7 л/мин, когда давление увеличивается, расход идет

Ниже Спецификация насоса AT100 как ниже для справки, это также для жидкостной системы

Пневматическое Давление 7 бар насос рабочая производительность

Модель	Максимальная выходная мощность Давление (крючок)	Максимальное выходное давление жидкости 1 МПа = 10 бар = 10 кг/см2
		20	40	70	100	150	200	300	400	450	500	550	600	700	900	1200	1700	2350
		Максимальный расход жидкости л/мин
AT16	132	44,71	33,3	26,3	21,1	18,6
AT20	160	29,3	25,02	22,7	19,6	16,6
AT28	232	23,01	21,42	17,92	16,02	13,1	11,52
AT40	332	19,27	16,86	14,34	11,8	10,2	8,96	7,41
AT64	498	9,92	9,31	8,53	6,35	6,04	5,97	4,51	3,88	2,96
AT80	640	7,99	7,11	6,6	5,67	5,07	4,71	4,37	3,83	3,63	2,92	2,8	2,7
AT100	800	7,07	6,24	5,14	4,91	4,85	4,51	4,26	3,61	3,15	2,91	2,71	2,46	2,25
AT130	1079	4,46	4,39	4,33	4,24	4,04	3,92	3,67	3,42	2,69	2,67	2,64	2,41	2,21	2,19
AT170	1411	3,27	3,24	3,20	3,16	3,09	3,04	2,98	2,89	2,62	2,52	2,43	2,16	1,74	1,53	1,42
AT240	1992	2,82	2,80	2,77	2,71	2,65	2,61	2,57	2,55	2,5	2,46	2,05	1,65	1,45	1,36	1,02	0,61
AT300	2490	2,21	2,01	1,89	1,76	1,51	1,36	1,15	1,09	1,04	0,99	0,90	0,86	0,81	0,73	0,66	0,32	0,17
AT400	3320	1,72	1,53	1,33	0,92	0,73	0,54	0,5	0,48	0,46	0,45	0,43	0,42	0,37	0,32	0,19	0,18	0,17	0,09

PA = воздушное давление, PO (выходное давление) = соотношение давления X PA (AT100 означает соотношение 100:1

AT80 означает, что соотношение 80: 1)

Схема системы воздушного жидкостного насоса ручного управления

Приложений:Гидростатические испытания и испытания давления для клапанов, труб и трубок, сосудов под давлением, реле давления, резервуаров, Шланги, трубы и трубки, манометры, цилиндры и т. Д.

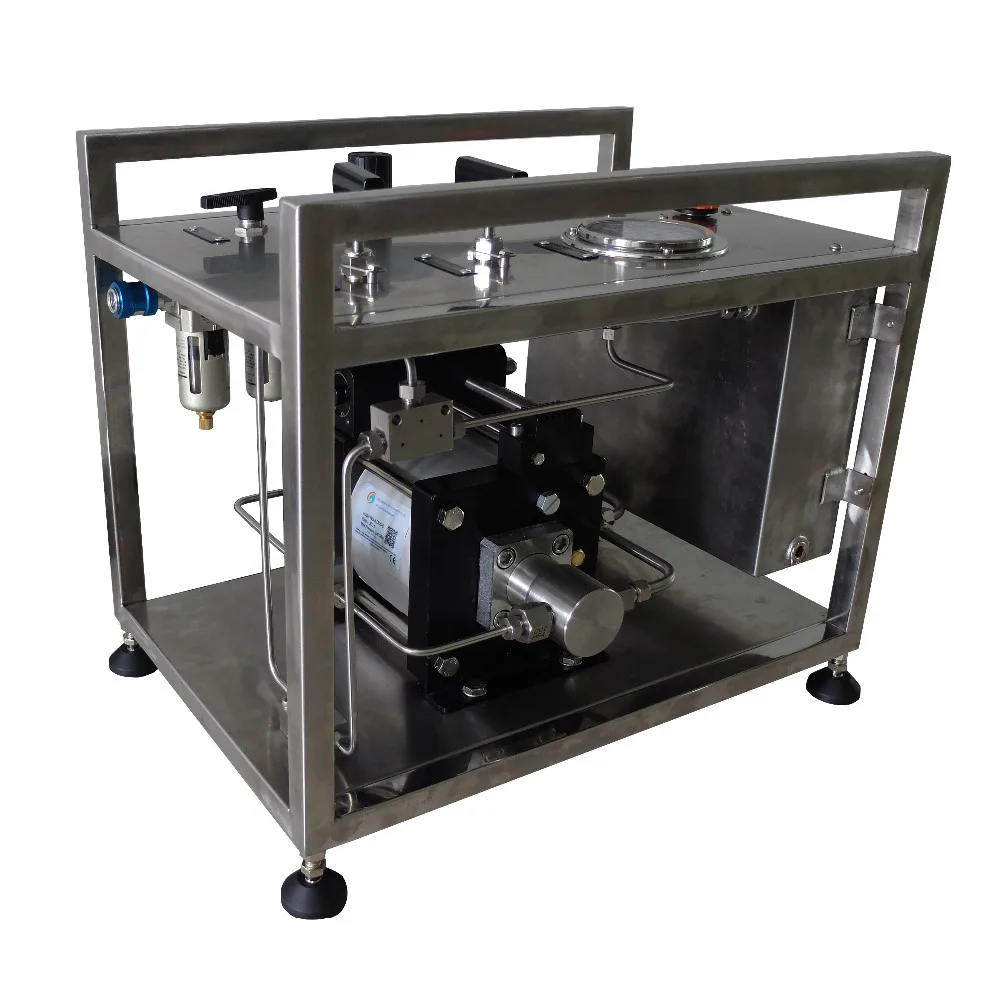

Гидростатические и динамические испытания для компонентов самолета Реальные фотографии такой портативной пневматической насосной станции
