Описание

Уведомления!

1) реверсивное подключение аккумулятора не допускается.

2) виртуальное подключение или повреждение аккумулятора является одним из основных факторов неисправности. Пожалуйста, проверьте напряжение батареи и Статус подключения еженедельно, очистить ржавчину на положительном, отрицательном терминале во времени; Используйте терминал свинца, если он доступен.

3) если неисправность не легко устранить или причина неясна, пожалуйста, запишите это явление в подробной записи и свяжитесь с производителем за помощью вовремя.

Установка Защита окружающей среды

1) Оборудование следует устанавливать в помещении, где хорошо проветривается.

2) Не подвергайте аппарату воздействию прямых солнечных лучей, воздействия, дождя, влажного, кислотного тумана и пыли.

3) допускается расстояние не менее 20 дюймов (0,5 м) от аккумулятора.

4) температура окружающей среды-20 ~ + 55 ℃; Влажность окружающей среды 35 ~ 85% RH, без конденсации.

5) не устанавливайте оборудование в отсек с легковоспламеняющимися жидкостями, такими как бензин или взрывозащищенные пары. Будьте осторожны пламени и искры.

1.Общее описание

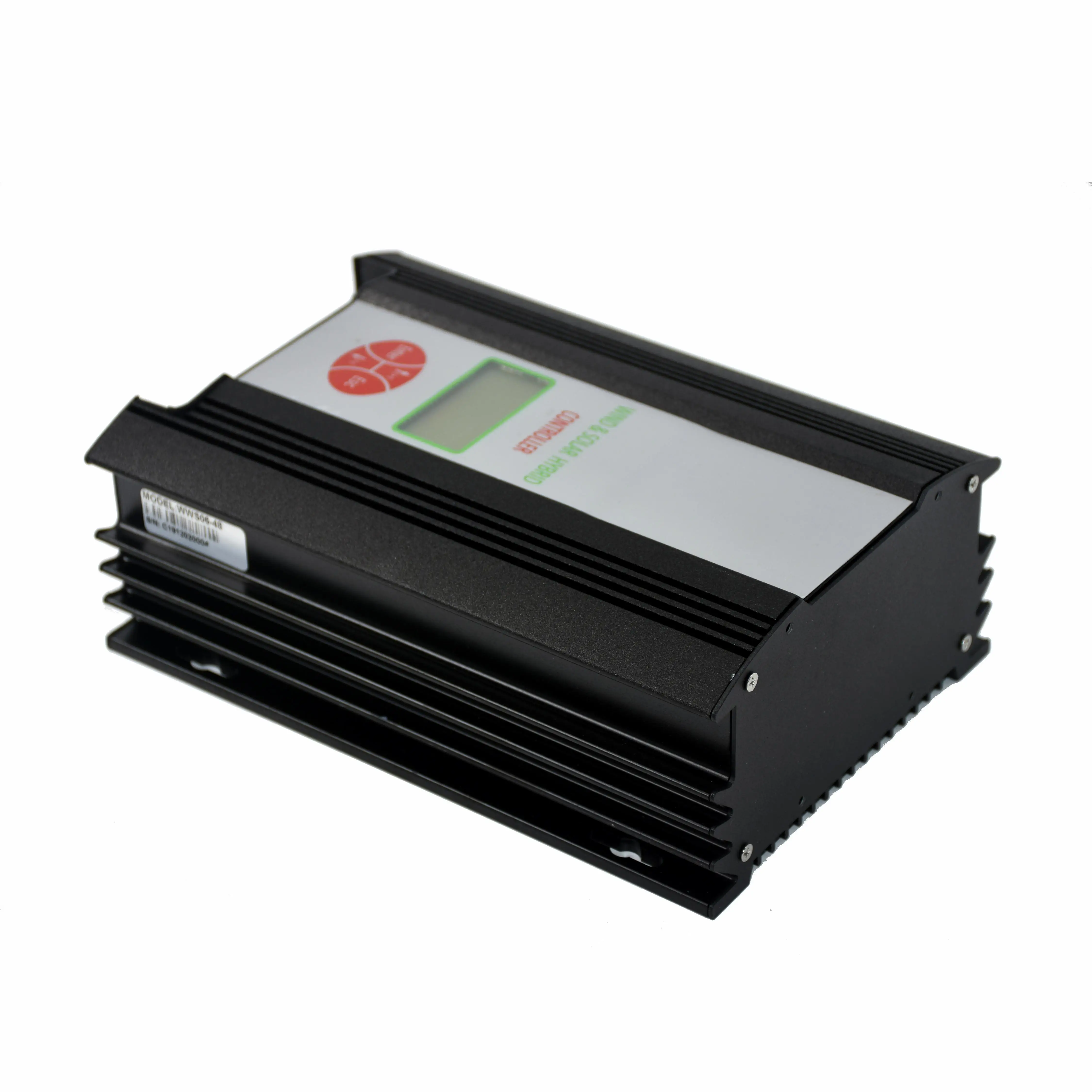

Ветровой/солнечный гибридный контроллер-это интеллектуальное устройство управления, которое может одновременно управлять ветровой турбиной и солнечной панелью, специально разработан для высококлассной ветровой/солнечной гибридной системы, а также подходит для ветровой/солнечной гибридной системы питания и ветровой/солнечной гибридной системы мониторинга. Он используется для управления ветрогенератором и солнечной панелью для безопасной и эффективной зарядки батарей.

Благодаря достойному внешнему виду, простоте в эксплуатации, визуальному ЖК-дисплею и совершенным функциям защиты Аппарат обладает высокой эффективностью заряда, низкой потерей без нагрузки.

Гибридный контроллер ветро-и солнечной энергии является основным элементом системы генерации электроэнергии вне сети. Производительность контроллера повлияет на срок службы и стабильность всей системы, особенно срок службы аккумуляторов.

1.Описание рабочего процесса

& Sup; 2;Надежность:Интеллектуальный, модульный дизайн, простой механизм, мощные функции. С промышленным рядом превосходных компонентов и строгой технологией производства, контроллер может быть использован в относительно плохой рабочей среде и имеет надежную производительность и длительный срок службы.

& Sup; 2;PWMSTepless сброс нагрузкиМСтандартный дизайн:Сброс остаточной мощности с разделением на тысячи ступеней. Он может сбрасывать остаточную мощность во время зарядки аккумуляторов, что позволяет эффективно продлить срок службы аккумулятора.

& Sup; 2;НапряжениеLImiting иCЗарядкиLImitingCЗарядМСтандартный дизайн:Когда напряжение батареи превышает предварительно установленную точку плавающего напряжения, контроллер принимает режим ограничения заряда PWM. Сбрасывает лишнюю энергию. Когда ток зарядки ветровой турбины превышает заданную точку тормозного тока, контроллер автоматически начнет тормозить для защиты аккумуляторов.

& Sup; 2;ЖК-дисплейDПродуктовFUnction:ЖК-экран может отображать состояние и параметры системы с помощью визуальной цифровой и графической формы. Такие как: напряжение батареи, напряжение ветровой турбины, напряжение PV, ток ветровой турбины, ток PV, мощность ветровой турбины, мощность PV, состояние заряда батареи и т. Д.

& Sup; 2;Идеальный PЗащита FUnctions:Защита от перезаряда батареи, защита от перегрузки батареи, защита от резервного подключения батареи, защита от перегрузки ветровой турбины, ограничение тока заряда, автоматический тормоз, ручной тормоз; защита от обратного заряда от солнца, защита от обратного подключения от солнца, защита от молнии и т. Д.

(Обратите внимание: ПослеДополнительные функцииЭтоДействительныйТолько в том случае,Для контроллеров, которые имеют эти Функции)

& Sup; 2;Опциональная функция удаленной связи:

Программное обеспечение может контролировать состояние работы системы в реальном времени, которая содержит все параметры на ЖК-экране. Через программное обеспечение, пользователи могут не только установить и настроить соответствующие параметры, но также может контролировать ветряную турбину и состояние нагрузки, и сигнал тревоги во время неисправности происходит.

& Sup; 2;Опциональная функция заряда низкого напряжения:

Модуль Boost добавлен в контроллер, чтобы помочь ветровой турбине заряжать аккумуляторы даже при низком ветре или ветряная турбина вращается на низкой скорости. Пользователь может отрегулировать значение допуска и начать напряжение заряда с помощью программного обеспечения в соответствии с различными параметрами ветровой турбины.

& Sup; 2;Опционная функция сухоконтактного сигнала:

Когда батарея достигает значения настройки, контроллер автоматически выводит сухой контактный сигнал.

& Sup; 2;Дополнительная функция температурной компенсации:

Контроллер может регулировать напряжение разгрузки в соответствии с различной температурой окружающей среды, так что заряд батареи находится в лучшей эффективности.

& Sup; 2;Опциональная функция sd-карты:

С sd-картой контроллер хранит данные истории системы, когда контроллер отключен с ПК.

& Sup; 2;ОпциональноWIndSДвиженияОбнаружения Функция:

Контроллер может обнаруживать скорость ветра в реальном времени, когда он совпадает с назначенным анемометром. Пользователь может считывать скорость ветра в реальном времени с помощью программного обеспечения для мониторинга.

& Sup; 2;Опциональная функция зарядки микротока:

Когда входное напряжение ветровой турбины достигает заданного значения, контроллер произведет микроток заряда батареи.

& Sup; 2;ОпциональноWIndTUrbineROtateSДвиженияОбнаружения Функция:

Пользователь может считывать состояние вращения ветровой турбины в реальном времени с помощью программного обеспечения для мониторинга.

& Sup; 2;Опциональная функция выхода постоянного тока:

Выход постоянного тока обеспечивает мощность для нагрузки постоянного тока, с различными режимами управления на выбор, в том числе: постоянное включение; постоянное выключение; постоянная половина мощности; светильник-контроль, светильник-контроль выключения; светильник-контроль включения, контроль времени выключения; светильник-контроль включения, контроль времени половинной мощности, светильник-контроль выключения; светильник-контроль включения, контроль времени половинной мощности, контроль времени выключен. С помощью ЖК-кнопок пользователи могут установить три режима управления выходом: постоянное включение; светильник-управление, светильник-управление выключением; светильник-Управление включением, время-контроль выключения.

2.Установка потока

Шаг 1. Проверьте посылка, а затем проверьте контроллер на повреждения после распаковки. Поврежденный контроллер не может быть установлен в системе.

Шаг 2. Для контроллера, чей блок сброса нагрузки разделен, подключите блок сброса нагрузки к клеммам “сброса нагрузки” контроллера.

Шаг 3. Подключите положительный полюс батареи к положительной (+) клемме "батарея", Подключите отрицательный полюс батареи к отрицательной (-) клемме "батарея" с медным сердечником кабеля.

(Обратите внимание: Хотя контроллер имеет функцию защиты от обратного подключения, Неправильная полярностьОБатареяДолжны бытьЗапрещено! Пожалуйста, обратитесь кПриложение ЯДля cЕдьПроводБолее чем Допустимая нагрузка по току.)

Шаг 4. Подключите выходные линии ветровой турбины к терминалам «ветровой Ввод» в состоянии ветровой турбины в действии-меньше или низкая скорость.

Шаг 5. Подключите солнечные панели к терминалам «Солнечный вход».

Шаг 6. Проверьте правильность и надежность соединения.

Шаг 7. Если контроллер имеет функцию связи, пользователь может считывать и устанавливать соответствующие параметры с помощью программного обеспечения.

Шаг 8. Пользователь может установить соответствующие параметры с помощью ЖК-кнопок.

Контроллер совместим с этими ветровыми турбинами ниже, пожалуйста, нажмите на фотографии для получения подробной информации:
