Matek FCHUB-W PDB 3-6 S Встроенный 4 BEC& 104A Датчик тока для RC FPV гоночного дрона модели мультикоптера DIY аксессуары купить на АлиЭкспресс

Описание

Параметры (Руководство пользователя):

Диапазон входного напряжения: 9 ~ 30 В (3 ~ 6 S LiPo) с защитой от телевизоров
Ток Senor: 104A, 3,3 V ADC, масштаб 317

Крепление: 30,5x30,5 мм, 33 мм

Размеры: 52x36x6 мм

Вес: 13 г

2x ESC наколенники

4x BEC на борту

3x светодиодный индикаторы для управления 5вб 10 V & Vx

Паяльные отверстия и прокладки:

+ &-: Bettery & ESC колодки питания

Curr: выход датчика тока

Vbat: Бетти напряжения

G: заземления

3V3: LDO 3,3 V

5 В: BEC 5 В

10 В: BEC 10 в

Vx: BEC 5 V/6 V/7,2 V ADJ

Fflight подключение контроллера:

Совместимость с контроллером полета MATEKSYS F405-STD, F722-STD, F405-OSD

MT1: Motor1 из INAV «Flying Wing» и самолет

MT2: Motor2 из INAV «Flying Wing» и самолет

SV3 ~ SV6: Servo 3 ~ 6 INAV «Flying Wing» и самолет

VTX: видеопередатчик сигнала

TX5 & RX5: UART5 из F405-STD/F722-STD/F405-OSD

BEC 5 V Выход:

Предназначен для контроллера полета, приемника, OSD, камеры, зуммер, 2812 LED_Strip, gps модуль

Синхронизация постоянного/постоянного тока

Напряжение: 5,0 +/-0.1VDC

Постоянный ток: 2 А, Max.3A

Выходная пульсация: 20 мВ (вход = 24 В, выход = 5В @ 2A нагрузка)

Толерантность короткого замыкания (2 секунды)

BEC 10 V Выход:

Предназначен для видео передатчика, Gimble

Синхронизация постоянного/постоянного тока

Напряжение: 10,0 +/-0.2в постоянного тока (входное напряжение> 11 в)

Постоянный ток: 2 А, Max.3A

Выходная пульсация: 20 мВ (вход = 24 В, выход = 10В @ 2А нагрузка)

Толерантность короткого замыкания (2 секунды)

BEC Vx ток на выходе:

Предназначен для сервоприводы

Синхронизация постоянного/постоянного тока

Напряжение регулируется, 5 В по умолчанию, 6 в или 7,2 в через перемычку

Постоянный ток: 5 ампер, Max.5.5A

Выходная пульсация: 50 мВ (вин = 24 В, выход = 5В @ 5A нагрузка)

Толерантность короткого замыкания (2 секунды)

BEC 3,3 V выход

Предназначен для модуля Baro/compasses и spektru m RX

Линейный регулятор

Постоянный ток: 500mA

Посылка включает в себя:

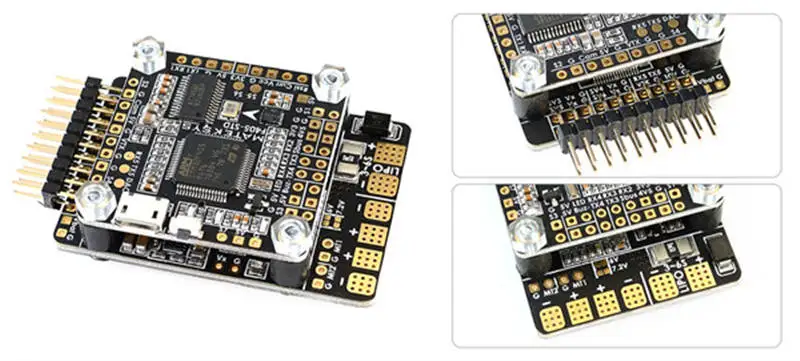

1x Matek Flight Control HUB-W PDB
Matek FCHUB-W PDB 3-6 S Встроенный 4 BEC& 104A Датчик тока для RC FPV гоночного дрона модели мультикоптера DIY аксессуары

Возврат:

Если товар DOA (после прибытия), покупатели возврат в течение 14 дней, мы заменим его новым товаром после того, как мы получим товар DOA. Пожалуйста, свяжитесь с нами, прежде чем вы отправите товар обратно

Гарантия:
Все товары поставляются с основной гарантией 3 месяца продавца, Если товар неисправен в течение 3 месяцев, мы предложим замену с нашим дополнительным зарядным устройством (включая стоимость доставки) после того, как мы получим дефектный товар.
Если товар неисправен через 3 месяца, покупатели все еще могут отправить его обратно, мы свяжемся с поставщиками или производителем для гарантии. покупателям может потребоваться оплатить стоимость доставки для повторной отправки замененного товара.
Matek FCHUB-W PDB 3-6 S Встроенный 4 BEC& 104A Датчик тока для RC FPV гоночного дрона модели мультикоптера DIY аксессуары
