Описание

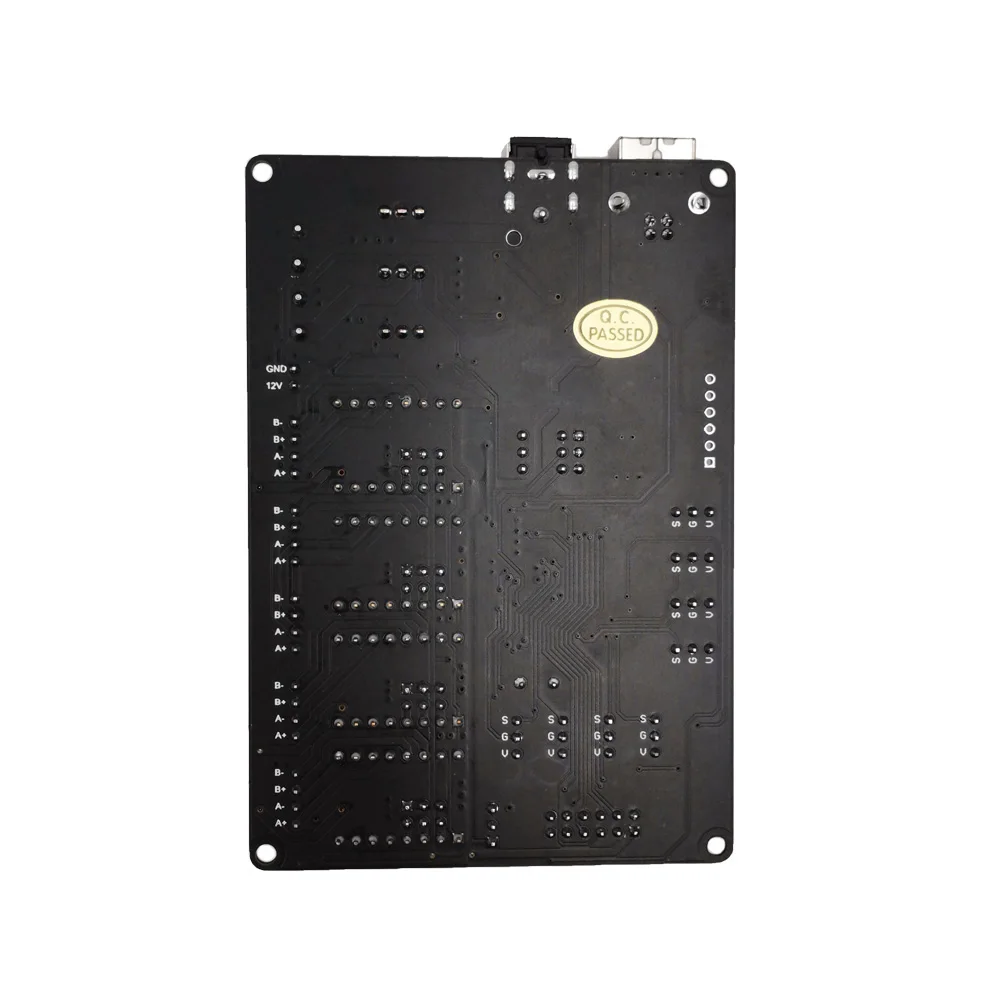

Новый ЧПУ USB 4 оси управления Лер DIY гравер машина плата управления лазерный гравировальный станок аксессуары

Общая информация:

Входное напряжение (источник питания платы): DC 12 В до 24 В

Плата использует 1,6 мм Высокое качество AКлассПластина, надежная и стабильная.

Стабильная производительность, лучше, чем GRBL, подходит для лазерный гравировальный станок с ЧПУ

Выход сигнала:

1. Вентилятор: для охлаждения шпинделя, напряжения и напряжения питания, ток 5А, G код M8 может быть открыт

2. Шпиндель: мотор шпинделя, напряжение и напряжение питания, ток 5А, мощность шпинделя может быть подключена к внешнему реле в качестве переключателя. G код M3 открытый, M5 ВЫКЛ.

3. Охлаждающий туман: напряжение и напряжение питания, ток 5а. Код G M7 открыть

4. Выходной сигнал мотора оси X, максимальный ток 1,5 А.

5. Выходной сигнал мотора оси Y, максимальный ток 1,5 А.

6. Выходной сигнал двигателя оси Z, максимальный ток 1,5 А.

7. Выходной сигнал мотора оси, максимальный ток 1,5 А.

8. Интерфейс ручного управления: Подключение ручного управления

Вход сигнала:

1. Максимальный диапазон оси X + и минимальный предел X-.

2. Максимальный диапазон оси Y + и минимальный предел Y-.

3. Максимальный диапазон Z + и минимальный предел Z-.

4. Максимальный диапазон оси A + и минимальный предел A-.

5. Кнопка сброса: Нажмите кнопку сброса, используется для аварийного выключения
