Описание

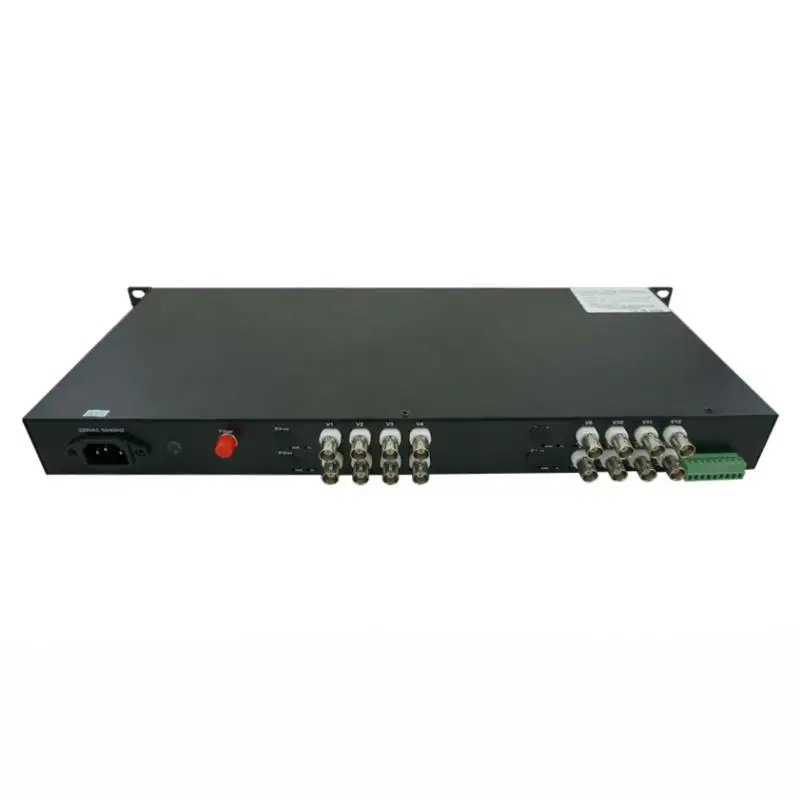

HD-CVI/TVI/AHD в оптоволоконный преобразователь
Введение
Наш 16-Ch TVI/CVI/AHD с преобразователями волокна является универсальным типом, поддерживающим Высокое разрешение аналогового видео формата HD-TVI/ HD-CVI/AHD, можно одновременно передавать 16 каналов видео и 1-ч RS485 в течение одного основного многомодового или одномодового оптического волокна. Он также поддерживает обычный аналоговый формат видео, такой как PAL/NTSC/SECAM, это вид универсального волокна передачи данных/продукт для видеонаблюдения аналоговых видео/данных сигналов. Устройства доступны для автономной или монтажной установки, которая подходит для различных условий работы. Электронные и оптические корректировки никогда не требуются. Светодио дный индикаторы обеспечивают мгновенный мониторинг состояния системы.
Особенности
• Lossless некомпрессия в режиме реального времени.
• Технологии CWDM предлагают 3,2 г полосы пропускания для каждого 4chs видео, поддерживают более высокую производительность
• Автоматически определять форматы входного видео: AHD/TVI/CVI/PAL/NTSC/SECAM
• Поддержка 720 P/25/30/50 Гц, 960 P/25/30 Гц, 1080 P/30 Гц
• Усовершенствованная защита молнии, поддержка 5.7KV lightning защиты
• Через светодио дный индикаторы для информирования его функционального режима
• Промышленный широкий диапазон рабочей температуры
• Подставка-одна или в стойку, простая установка.
Схема подключения AHD-оптоволокна
Технические Параметры
Оптика:
| Длина волны | CWDM: 1310nm/1550nm/1470nm/1490nm/1570nm |
| Выход Мощность | -8 ~-3дбм |
| Волоконно-оптический | 50/125u multimode, 62,5/125u multimode, 9/125u одиночный режим |
| Чувствительность Rx | -26dBm |
| Оптический разъем | FC 、 ST 、 SC (опционально) |
| Расстояние | 0 ~ 550 м (мм)/0 ~ 80 км (см) (расстояние по умолчанию составляет 20 км) |
Видео:
| Количество Каналы | 16 |
| Вход/выходной импеданс | 75 Ом (unbalance) |
| Стандартный вход видео/выходное напряжение | 1.0Vp-p |
| Полоса пропускания видео | 50 мГц |
| Выборки пропускной способности | 8bit |
| Частота дискретизации | 108 мГц |
| Сигнал-шум | > 67dB |
| Взлет и падение время | <0.8ns |
| Оптический сигнал собственной джиттера | <0,2 UI |
Дифференциальное усиление | <± 5% |
Дифференциальная фаза | <± 1 ° |
Разъем | BNC |
Поддержка видео pixel | 1280 (в) x720 (V) @ 30 Гц/1MPX 1280 (в) x720 (V) @ 50 Гц/1MPX 1280 (в) x960 (V) @ 30 Гц/1.3MPX 1920 (в) x1080 (V) @ 30 Гц/2MPX |
Данные:
Протокол | По умолчанию: RS485 (RS232/RS422 опционально) |
Количество каналов | 1 |
Разъем | 9 контакты клеммные блоки |
Скорость передачи данных | 0-200Kbps |
Направлениях | По умолчанию: симплекс от Rx до Tx (DLI дуплекс опционально) |
Механические Структура и Защита окружающей среды
Мощность | DC5V 3A |
Мощность потребление | ≤ 10 Вт |
Рабочая Температура | -15 °C ~ 65 °C |
Для хранения Температура | От-40 °C ~ 85 °C |
Относительная влажность | 5% ~ 95% (без конденсации) |
MTBF | ≥ 100000 часов |
Информация для заказа
Партномер | Конфигурация продукта | Примечание | Волокно режим | Длин волн | Расстояние передачи |
HD-AHD-16V-T/RF | 16Ch вперед AHD видео 1080 P | FC/SC/ST | Single-mode | CWDM 1310/1470/1490/1550nm | 20 км |
Характеристики
- Номер модели
- HD-CVI/TVI/AHD to Fiber Converter 720P
- Волокно Тип
- Одиночный режим
- Бренд
- Saint Jason
- Габаритные размеры
- 54*44*39
- Длина пункт
- 1 м
- Совместимость
- Индивидуальные бренды
- Тип разъема
- SC/APC
- Connector
- FC/PC,SC/PC,ST/PC
- Data protocol
- RS232,RS485,RS422
- Operating Temperature
- -20°C ~ +75°C
- color
- black
- Number of Channels
- 1-16
- other funcation
- Tel,Audio,Data and so on
- fiber type
- SM or MM
- OEM or ODM
- yes
- Distance
- 0-2
- Warranty
- 3years
