Описание

Обзор

Nextion-это человек-машина Интерфейс (HMI) сочетает в себе TFT сенсорный дисплей с встроенный процессор и память, свободным и загружаемые редактор NEXTION программного обеспечения. Используя редактор NEXTION программного обеспечения, вы можете быстро начать HMI GUI перетаскивания компоненты (графика, текст, классной доски, кнопки, слайдер и т. д.) ASCII текстовые инструкции для кодирования как компоненты взаимодействуют на стороне дисплея. С помощью всего 2 провода (RX, TX), NEXTION дисплей быстро подключается к MCU через 5В ttl серийный для того, чтобы обеспечить уведомлений о событиях, что MCU может действовать, и использует простой ASCII текстовые инструкции, так что MCU может легко обеспечить прогресс и обновления статуса обратно к вашему HMI пользователя.

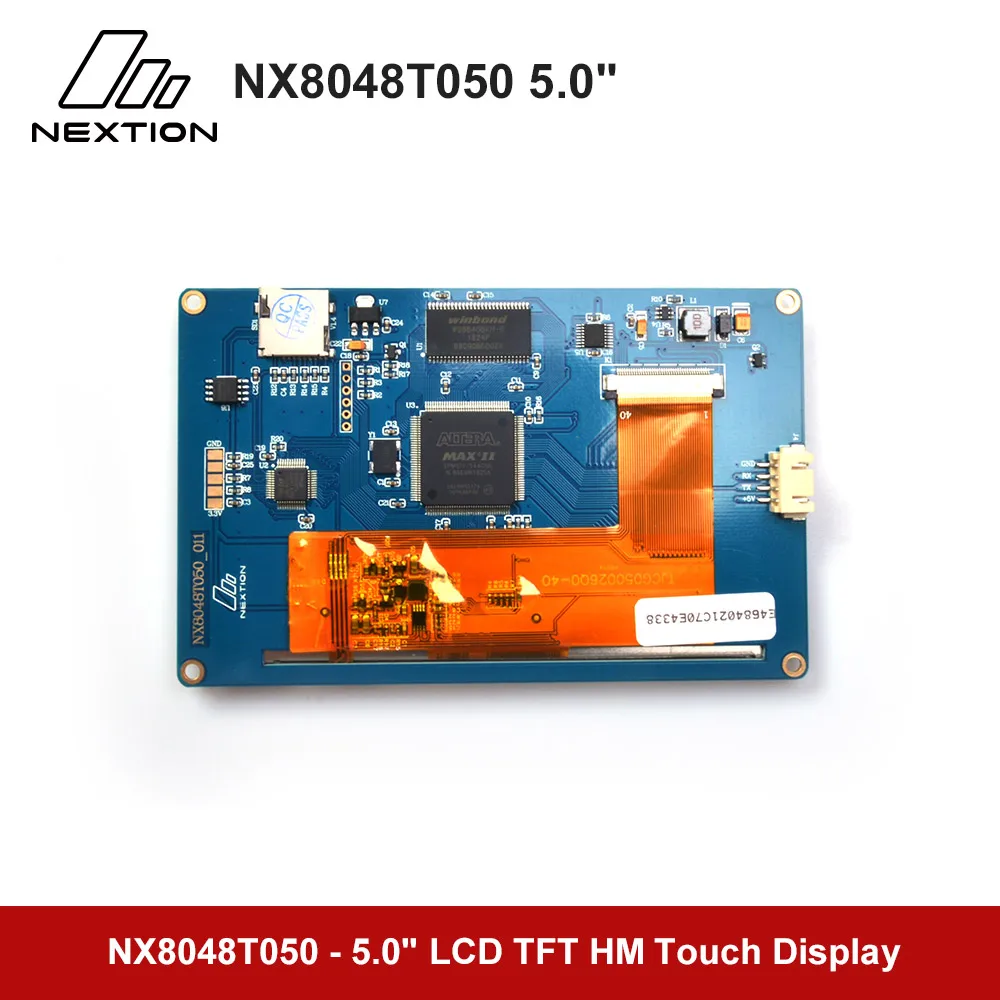

NX8048T050 представляет собой 5,0 "TFT HMI сенсорный дисплей модуль NEXTION основные серии.

Особенности

Nextion NX8048T050-5," HMI интеллектуальный сенсорный дисплей USART TFT lcd модуль через Nextion Editor использует простой ASCII

5,0 "TFT экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель 800x480 Разрешение RGB 65 K true to life colors Простой 4-контактный (+ 5 V, TX RX, GND) интерфейс к любому ttl серийный хост Совместим с Arduino, Raspberry Pi A +, B + и Raspberry Pi 2 16 M флэш-память для пользователя Применение кода и данных Регулируемый Яркость: 0 ~ 230 нит, 1% интервал Яркость регулировки На плате micro-SD карта для обновления прошивки Размер модуля: 133,5 мм (L) ×84. 0 мм (Ш) ×6. 2 мм (H) Визуальный площадь: 108,0 мм (L) ×64. 8 мм (Ш) 5V410mA Потребляемая мощность CE и сертификат безопасности материала по ограничению на использование опасных материалов в производстве, отвечающих требованиям

Программное обеспечение

Nextion NX8048T050-5," HMI интеллектуальный сенсорный дисплей USART TFT lcd модуль через Nextion Editor использует простой ASCII

Соответствующими документами

Редактор руководство Редактор набор инструкций Datasheet_NX8048T050 Dimension_NX8048T050.pdf CE_Certification.pdf CE_Test Report.pdf RoHS_Test Report.pdf ЛТА Announcement.pdf

В коробке

NX8048T050 5,0 "TFT сенсорный экран Дисплей модуль * 1 XH2.54 4 P провода * 1 Питание Тесты доска * 1

Примечание:Есть небольшой источник питания тестовая плата и провода, чтобы вы могли убедиться в том случае, если подача электроэнергии достаточно или нет. Просьба обратить внимание на приведенную ниже изображения о том, как использовать его.

Nextion NX8048T050-5," HMI интеллектуальный сенсорный дисплей USART TFT lcd модуль через Nextion Editor использует простой ASCII
