Описание

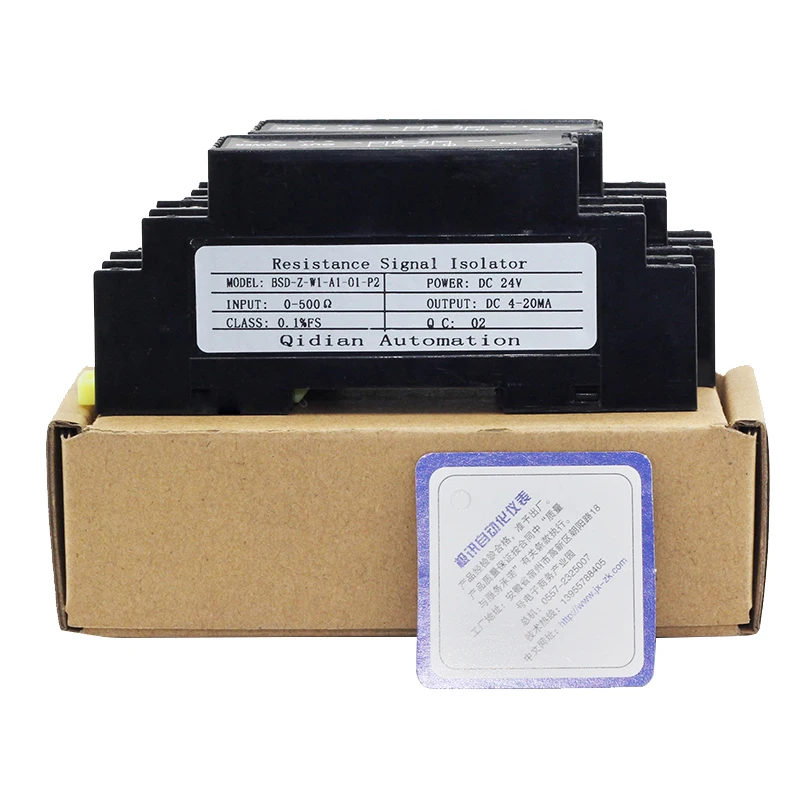

BSD-Z 4-20ma Сопротивление Сигнала изолированный передатчик Ом Сопротивление Сигнала передатчик
По умолчанию:
Каналы: 1 вход 1 выход
Выходной сигнал: 4 ~ 20 мА
Питание: 24VDC
Введение
<1>. Сопротивление полностью изолированный сигнал смещения, содержит датчик постоянного тока источника.
<2>. Он преобразует позиционный сигнал сопротивления и сопротивления скольжения в технологический сигнал.
<3>.Передатчик принимает сигнал сопротивления скольжения, преобразует его в другие линейные сигналы, такие как 4-20мА или стандартные сигналы 0-5 В, затем выводит его в DCS или другой вторичный инструмент.
<4>.Стандартный 35 мм din-рейку независимый монтаж. Полный канал конфигурации, настраиваемый параметр.

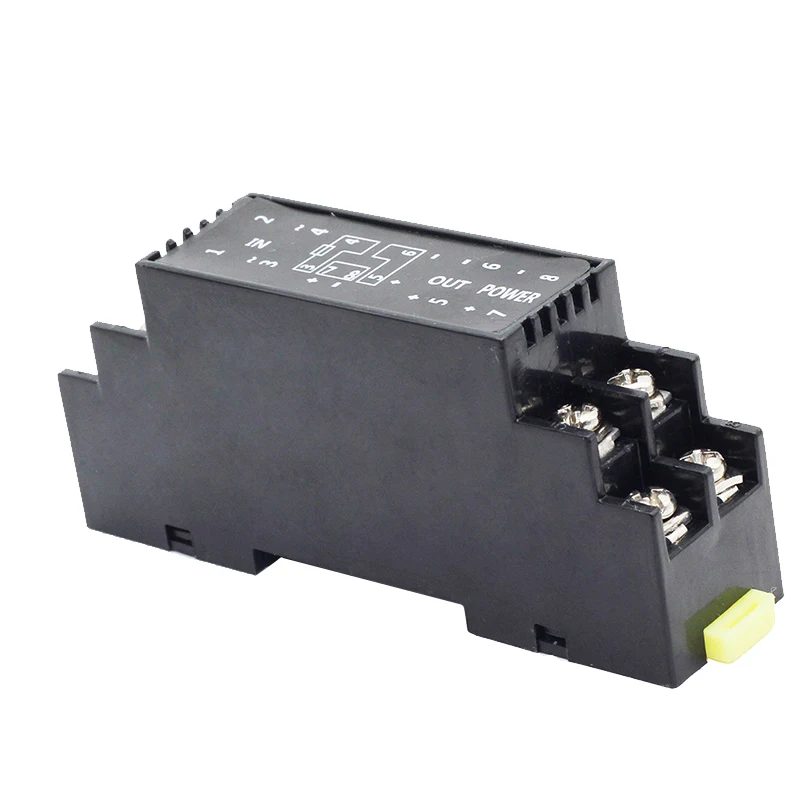

Продукт Дисплей
Технические параметры
| Вход | |
| Вход сигнала | Сопротивление Сигнала, диапазон сопротивления: 0-100 KΩ |
| Стимул метод | Источник постоянного тока возбуждения внутри |
| Выход | |
| Выход сигнала | 4-20 мА (по умолчанию); 0-20 мА; 0-10 мА; 0-5 в; 0-10 В; 1-5 в; по индивидуальному заказу |
| Выход сопротивления нагрузки | RL≤500Ω (выходной ток сигнала); |
| RL≥10KΩ (сигнал выходного напряжения); | |
| Питание | DC24V, ± 10% (по умолчанию); по индивидуальному заказу |
| Потребляемый ток | ≤50 мА (1 в 1 выход, 24 В блок питания, выход 20 мА); |
| Точность | 0.1% F. |
| Температура дрейф | 0.005% F. S./℃ (-20℃ ~ + 55℃) |
| Время отклика | ≤10 мс (0-90%) (тип) |
| Изоляция высокой интенсивности | 1500 В переменного тока/1 мин (между входом-выходом-питанием) |
| Сопротивление изоляции | ≥100 МОМ (между входом-выходом-питанием) |
| Рабочая Температура & влажности | -20℃ ~ + 55℃ |
| EMC | Соответствует GB/T 18268 (IEC61326-1) |
Измерение
Выбор
Схема
Применение промышленности
Компания и фабрика
Сертификаты
Доставка и оплата
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- BSD-Z -W1-A3-O1-P2
- Напряжение электропитания
- 24VDC
- Тип дисплея
- Только аналоговый
- Рабочая температура
- -20~+55
- Класс точности
- 0.1
- Размеры
- 35mm
- Input signal
- Resistance signal
- Output signal
- 4-20mA
- Power supply
- DC24V
- Accuracy
- 0.1%F.S
- Certificate
- ISO9001,CE
