Описание

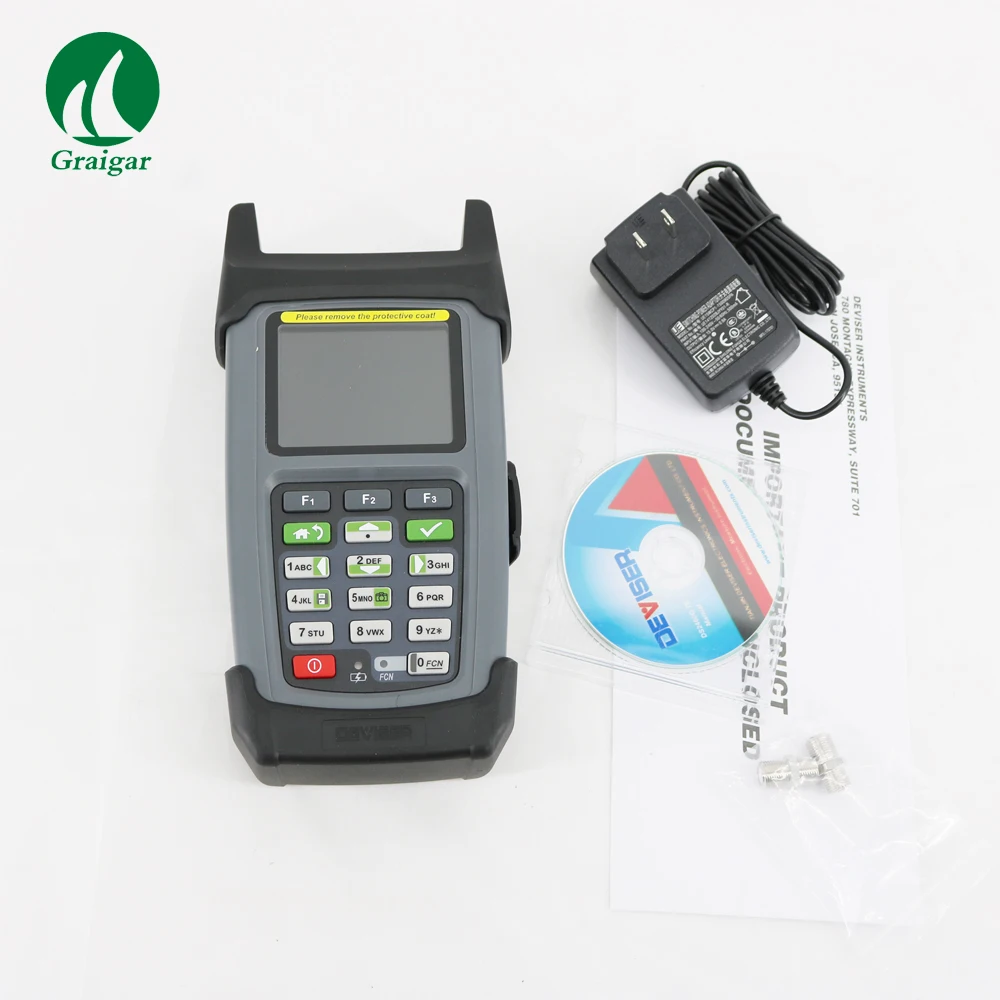

DS2460Q QAM Analysis Meter поддерживает цифровые QAM/аналоговые сигналы в CATV сетях Deviser Ethernet порт для функции Ping

Основные преимущества

• Инструмент Compre hensive для установки и обслуживания кабельных сетей

• Быстрый спектр анализа, 5 ~ 1220 МГц

• 5 ~ 1052 МГц (Аналоговое ТВ), 46 ~ 1052 МГц (Цифровое ТВ)

• Измерения цифрового ТВ включают: средняя мощность, MER, BER, BER статистика, Созвездие

• Измерения аналогового ТВ включают: уровень, V/A, HUM, C/N

• Автоматическое генерирование и сохранение до 20 заказных планов каналов от падения кабеля

• Автоматический тест с ограничениями пропуска/сбоя ускоряет тест s и упрощает интерпретацию результатов

• Клиентское программное обеспечение для управления инструментами для быстрой настройки блока

• Порт USB Micro 2,0 для передачи данных ПК

• Порт Ethernet для функции Ping

• Измерение оптической мощности и VFL (визуальное расположение неисправностей) доступны по выбору

Обзор

DS2460Q является мультифункциональным инструментом, который поддерживает цифровые QAM и аналоговые сигналы в сетях CATV. Это идеальный инструмент для начальной установки сети, обслуживания и устранения неполадок.

Усиленный дизайн включает внешнюю защиту шасси, в то время как графический интерфейс на основе иконок имеет программируемые предустановленные пределы пропуска/сбоя.

Легкие меню конструированы для увеличенных эффективности и урожайности для всех уровней техников.

Другие особенности-включая обратный путь и сканирование спектра вперед, 12 любимых частот наклона, тест напряжения переменного тока, измерения напряжения гула и постоянного тока, в сочетании с полным регистрацией данных и программным обеспечением управления-сделайте DS2460Q универсальным инструментом для установки кабелей.

Измерения MER, Pre-Post BER и характеристики статистики позволяют быстро проверять свободные соединения, как правило, связанные с пиксельными картинками или медленным потоком данных в Интернете DS. Функции цифрового измерения также помогают определить несоответствия, вызванные открытым коаксиальным линиями или несоответствием импеданса.

До 20 хранимых планов каналов

Для техников и подрядчиков, которые работают в нескольких сетях ГФУ, выбор различных планов каналов является обязательным. DS2460Q может узнать выбор до 20 (20) различных планов каналов.

При подключении к RF drop, DS2460Q изучает аналоговые/цифровые каналы и настраиваемые частоты через встроенный автоматический канал план обучения инструмент-или загружает их через программное обеспечение Deviser's Toolbox PC. Пользователь может выбрать до 12 каналов в каждом из 20 определяемых пользователем планов и назначить их любимому плану наклона/канала.

Анализ QAM и измерения каналов

DS2460Q измеряет и анализирует силу канала, MER, и Pre-Post BER, включая дисплей созвездия. Он совместим с 16/32/64/128/256 QAM модуляции, а также может обеспечить измерения мощности для QPSK и COFDM цифровой носителей.

Спектрального анализа и размеры

DS2460Q предлагает три различных режима анализа спектра: нормальный, быстрый и обратный путь. Быстрый спектр анализа позволяет техникам просматривать диапазон частот 5 ~ 1220 МГц; в то время как нормальный спектр анализа оптимизирует точность амплитуды на более низкой скорости развертки. Для устранения проблем восходящего потока блок может отображать Частотные диапазоны 5 ~ 65 МГц, обеспечивая дополнительный инструмент для техников, занимающихся сигналами восходящего потока данных. Все режимы имеют доступ к маркеру и Max HoldОсобенности, облегчающие захват и анализ переходных аномалий.

Полноспектральное сканирование и маркер

DS2460Q может сканировать 160 каналов, позволяя пользователям быстро и эффективно измерять плоскость и амплитуду сети HFC. Используя маркеры, техники могут быстро определить несоответствия, связанные с аномалиями, вызванными плохим заземлением или поврежденными линиями передачи.

Гул измерения

Измерение гул помогает техникам определить и устранить аномалии, которые могут возникнуть в результате дефектных конденсаторов, неисправных линейных разветвителей или перегруженных муфт (вызванных погодными условиями или чрезмерным током). Как 60, так и 120 Гц тесты выполнены при 400 Гц LPF измерения.

Автоматический диагностический определяемый пользователем предельный тест

Автоматический тест упрощает работу техника путем отображения результатов пропуска/сбоя. Конечные пользователи могут устанавливать ограничения на уровень мощности, MER, Pre-Post BER, анализ спектра, наклон и измерения гула. С простой функцией экономии, техник больше не должен вручную записывать результаты, экономя больше времени для установки и обслуживания вызовов в течение дня. Кроме того, данные измерений мгновенно сохраняются для обеспечения отчетности по результатам работы в каждом месте и уменьшения необходимости возвращения на ранее проверенные участки.

Управление файлами-тестовое хранилище данных

Несколько тестовых файлов данных могут быть сохранены и сохранены как аналоговые носители или частоты, носители QAM или цифровые частоты, сканирование каналов, наклон, измерения частотного спектра и/или гул. Результаты сохраняются в Каталог файлов меткой времени. Записи могут быть загружены на ПК через программное обеспечение ToolboxДля генерации отчетов, печати и анализа.

Напряжение измерения

DS2460Q измеряет напряжение батареи, магистральное и распределительное напряжение кабельной системы, точно определяя аномалии переменного или постоянного тока. Умная Система управления питанием позволяет

Приблизительно 5 часов непрерывной работы от аккумулятора при полной зарядке.
