Описание
Тип 1 "SKR V1.3 с TFT35":
1 шт. BIGTREETECH SKR V1.3
1 шт TFT35 V1.2 Сенсорный экран
1 шт USB кабель
1 шт Экран кабель
Тип 2 "SKR V1.3, TFT35 и BLTouch":
1 шт. BIGTREETECH SKR V1.3
1 шт TFT35 V1.2 Сенсорный экран
1 шт BLTouch
1 шт USB кабель
1 шт Экран кабель
Тип 3 "SKR V1.3, TFT35 и драйверы":
1 шт. BIGTREETECH SKR V1.3
1 шт TFT35 V1.2 Сенсорный экран
1 шт USB кабель
1 шт Экран кабель

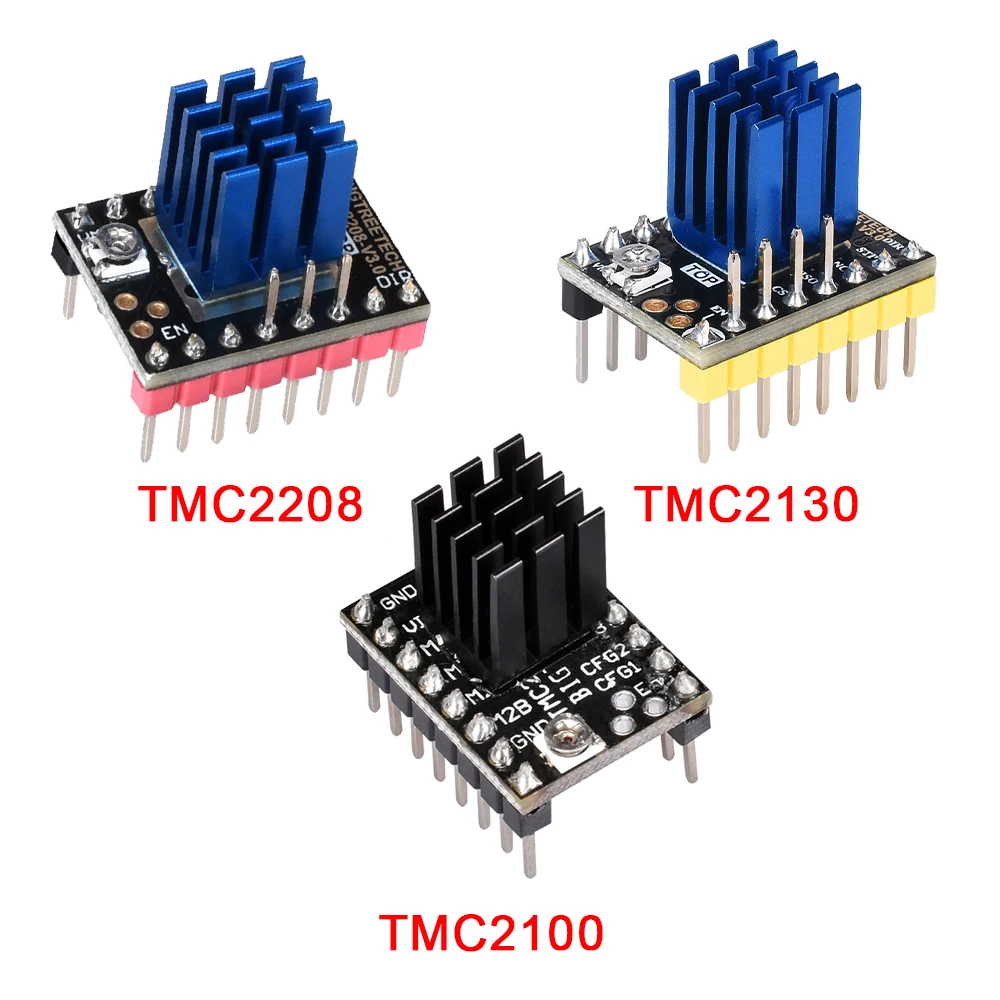

5 шт A4988/DRV8825/TMC2208/DIY TMC2130 или 4 шт SPI TMC2130 с кабелями
Информация:
Водитель мотора: Поддержка TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988, может быть независимо Внешний Мотор привода
Поддержка режима работы драйвера: TMC2130-SPI, TMC2208-UART
Интерфейс привода двигателя: X, Y, Z, E0, E1, пять (каждый имеет расширяемый интерфейс), до 256 подразделений
Интерфейс датчика температуры: TH0, TH1, TB, 3 канала 100 K NTC (термостойкость)
Дисплей: 2,8 "TFT, 3,5" TFT, LCD2004, LCD12864
Интерфейс связь ПК: квадратная форма, с usb-кабелем, легко подключить, скорость передачи данных 115200
Расширение функции интерфейса поддержка: Возобновление печати во время отключения питания, обнаружение разрыва нити, автоматическое отключение после печати, автоматический регулятор уровня, BL Touch
SKR материнской электроэнергии:
Когда SKR материнская плата электричество, красный свет D4 в левом нижнем углу загорится, указывая, что источника питания нормально. Середина платы 5 в SEL-это конец выбора мощности.
1) при использовании USB для питания материнской платы, крышка короткого замыкания должен использоваться для подключения + 5 В и USB ноги.
2) при использовании 12 v-24 v источника питания, крышка короткого замыкания должны использоваться для подключения + 5 V и INT контакты.
Примечание: может быть связано [12 v-24 v], [USB] в то же время, процесс печати должны быть связаны с крышка короткого замыкания + 5 V и INT.
См. Более подробную информацию и инструкции, пожалуйста, обратитесь к этой ссылке:
Https://www.dropbox.com/s/x3cgq7tqbhk2yfd/SKR%20V1.3-Instructions.pdf?dl=0
Характеристики
- Бренд
- BIQU
- Тип товара
- Материнская плата
- Номер модели
- SKR V1.3
- Product Name
- BIGTREETECH SKR V1.3+TFT35 Display
- Material
- 4-layer PCB
- Appearance Size
- 110mm*85mm
- Mounting Size
- 102mm*76mm
- Microprocessor
- ARM cortex-M3 CPU
- Input Voltage
- DC12V-DC24V, 5A-15A
- Support Driver
- A4988,DRV8825,TMC2208,TMC2130,TMC2100,ST820,LV8729
- Driver Working Model
- STEP/DIR, TMC2208-UART, TMC2130-SPI
- Support Display
- TFT28, TFT35, 2004LCD, 12864LCD
- Temperature Sensor Interface
- TH0, TH1, TB, 3 channel 100K NTC (thermal resistance)
- Support File Format
- G-code
- Supported Machine ASrchitecture
- XYZ, Delta, Kossel, Ultimaker, Corexy
- Place of Origin
- Guangdong, China (Mainland)
- Lead Time
- In stock
- Pin Process
- ENIG
- Certificate
- CE
