Holybro PIX32 Pixhawk PX4 2.4.6 Контроллер полета M8N gps PM модуль питания 433/915 МГц радио Телеметрия

Pix32-это следующий шаг в оборудовании FC с мощным процессором ST micro 32bit ARM Cortex и массивной поддержкой ввода/вывода. Pix32 является одной из самых современных систем автопилота, доступных с поддержкой практически любого типа транспортного средства от moon rover или многовинтовой летательный аппарат, даже подводная лодка! Разработанный в рамках проекта PX4 открытого оборудования, он поддерживается целым рядом сетей разработки, что делает эту одну из самых гибких и надежные платформы для управления транспортным средством, с множеством функций и функций обязательно будут доступны в будущем.

Входит в этот набор-сверхточный m8n цифровой компас с GPS питанием от чипа Honeywells HMC5883L-TR и телеметрической радиосистемы, которая включает OSD. Барометрический датчик давления был модернизирован до MS5611-01BA03 от измерительных приборов

Особенности:
• Современным 32-битным ARM Cortex® M4 процессор Бег NuttX RTOS
• 14 PWM/сервовыходов (8 с failsafe и ручным переопределением, 6 дополнительных, высокая мощность Совместимость)
• Множество вариантов подключения дополнительных периферийных устройств (UART, I2C, может)
• Интегрированная резервная система для восстановления в полете и ручного переопределения с выделенным процессором и автономным блоком питания
• Система резервного копирования интегрирует смешивание, обеспечивая последовательный автопилот и ручное Переопределение режимов смешивания
• Резервный источник питания и автоматическое аварийное переключение
• Внешняя кнопка безопасности для легкой активации двигателя
• Многоцветный светодиодный индикатор
• Высокомощный, многоцветной пьезозвуковой индикатор
• Карта MicroSD для долгой и высокой скорости регистрации
• Суперточный цифровой компас с GPS
• Телеметрия С OSD (433 МГц/915 МГц)

Технические характеристики:
Входное напряжение: 2 ~ 10 s (7,4 ~ 37 V)
Размер: 81x44x15 мм
Вес: 33,1 г
Микропроцессор:
32-битный STM32F427 Cortex M4 core с FPU
168 МГц/256 Кб ram/2 Мб Flash
32 бит STM32F103 при отключении питания для Linux OS
Датчики:
ST Micro L3GD20 3-осевой 16-бит гироскоп
ST Micro LSM303D 3-axis 14-бит акселерометр/магнитометр
Invensense MPU 6000 3-осевой акселерометр/гироскоп
МПС MS5611 барометр
Интерфейсы:
5x UART (последовательные порты), один высокой мощности, 2x с контролем потока HW
2x может
Spektrum DSM/DSM2/DSM-X® спутниковый спутникового приемника до DX8 (DX9 и более поздних версий не поддерживается)
Futaba S. BUS® совместимый вход и выход
PPM сумма сигнала
RSSI (ШИМ или напряжение) вход
I2C®
SPI
3,3 и 6,6 V ADC входы
Внешний порт microUSB
Gps:

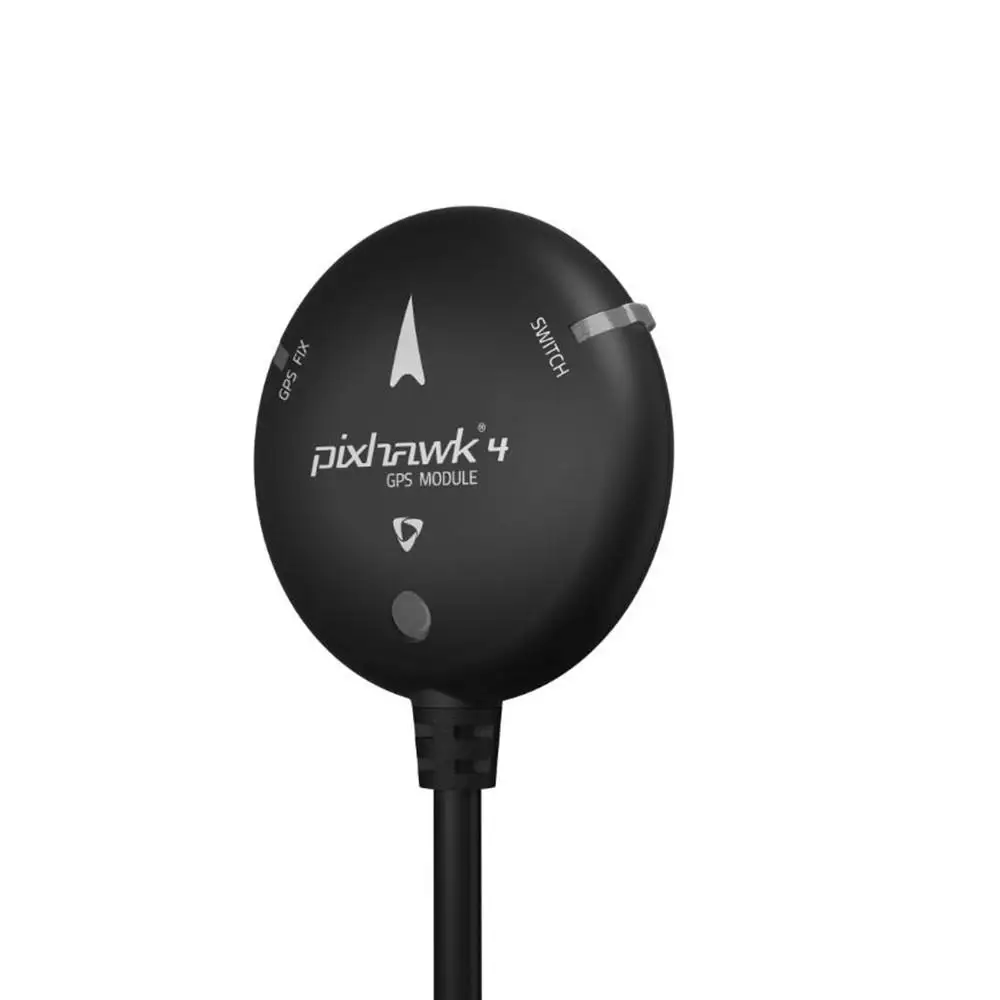

Ubox Супер точность m8n с компасом

В комплекте:
Pix32 система автоматического управления полётом
Зуммер
Аварийный выключатель кнопки
Gps-компас модуль с монтажным кронштейном и предварительно проводными разъемами
433/915 МГц телеметрическая радиосистема с OSD
10 s модуль источника питания с XT60 разъемы и 6 позиций соединительный кабель с разъемом кабеля
Дополнительные 6 позиций кабель
Микро USB кабель
SD карта
Различные части монтажной пены
3-провод кабель сервоусилителя
I2C сплиттер модуль с кабелем

Примечание: pix32-это автопилот PPM-input, что означает, что он получает Радиоуправляемый вход от одного кабеля к ресиверу, либо через PPM порт, Futaba S. автобусный порт или специальный порт спутникового приемника для скоростной передачи. Большинство современных радиоуправляемых приемников обеспечивают выход PPM, но некоторые, такие как non-S.BUS приемники Futaba, не имеют.

* PX4/Контроллер полета Pixhawk является самостоятельным с открытым исходным кодом, под открытым небом оборудования проект с целью получения информации класса high-end система автоматического управления полётом академическая, хобби и промышленных кругов (BSD лицензии)
