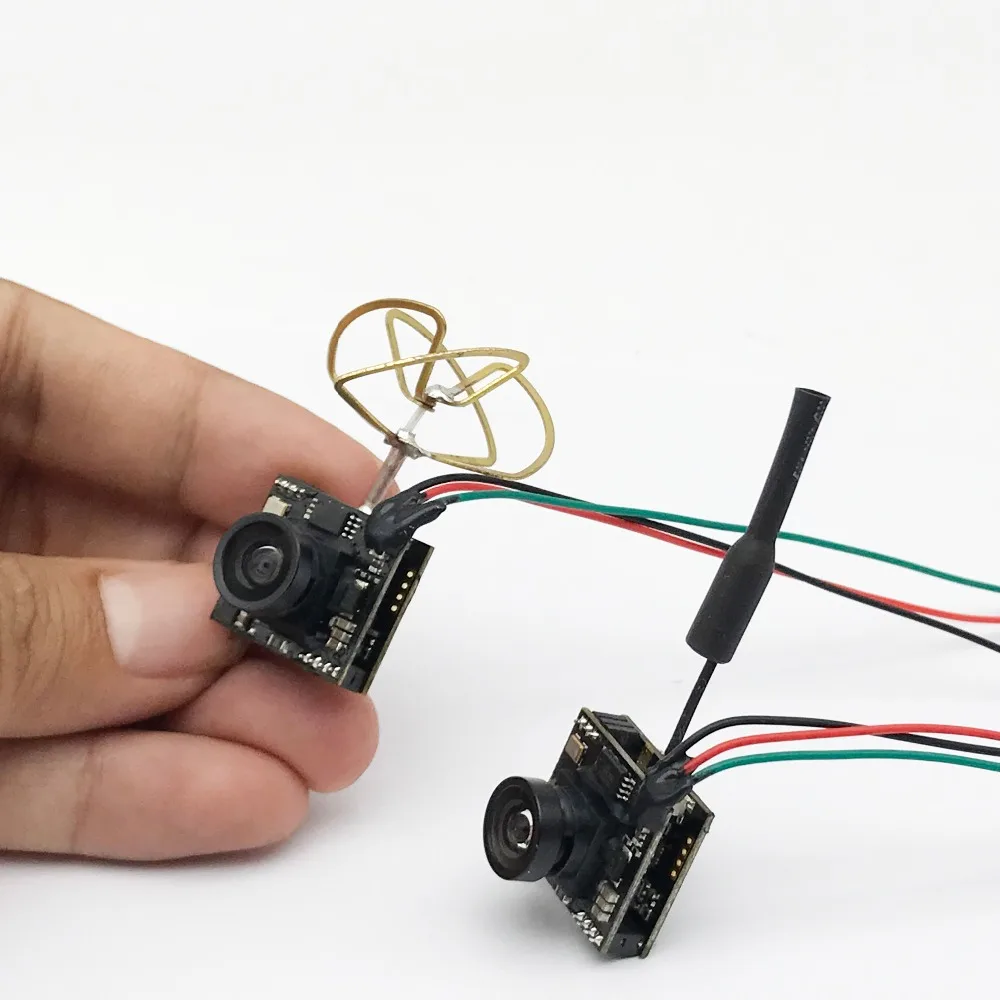

EWRF 7082VR передатчик 5,8G 48CH VTX 700TVL 120 градусов с видом от первого лица Камера 25/100/200 mW/выкл постоянного тока 3-5,2 V w/SBUS для 1S 3,7 V мини-самолет

EWRF 7082VR передатчик 5,8G 48CH VTX 700TVL 120 градусов с видом от первого лица Камера 25/100/200 mW/выкл постоянного тока 3-5,2 V w/SBUS для 1 S 3,7 V мини-самолет

Особенности:

5,8G 48CH с камерой 700TVL 1/3 Cmos FPV

Камера 700VTL, обзор 120 градусов

25 mW/100 mW/200 mW/PitMode регулируемый

Включение питания и переключение каналов без помех другие

Изменения каналов через S. BUS

Канал сигнала, частота, мощность, напряжение может отображаться на экране

Легкий, 4,4 г, идеально подходит для вашего мини-дрона (батарея 1 S)

Технические характеристики:

Модель: EWRF 7082VR

Частота: 5,8G 48CH

Мощность передачи: 25 МВт/100 мВт/200 мВт/выкл (питрежим)

Источник питания: постоянный ток 3-5,2 В (1 С)

Ток (4,2 в): 320ма (25 МВт)/400мА (100 мВт)/460ма (200 МВт)

Вес: 4,4 г

Размер: 18,03*16,83*16,55 мм

Инструкция по эксплуатации:

Красный светодиодный индикатор показывает состояние режима работы или элемент при установке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).

Синий светодиодный индикатор показывает состояние Pitmode или значение элемента при установке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. при выборе полос 3 раза мигания означает полосу C. что касается элемента уровня мощности, 3 раза мигания означает на уровне мощности 200 МВт)

Зеленый светодиодный мигание означает, что защита от перегрева VTX работает, уровень мощности будет снижаться.

После включения питания красные и синие светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: канал, диапазон и уровень мощности (время мигания красного и синего светодиодов обозначает элемент и значение соответственно). После этого светодиоды обозначают режимы работы.

Нормально: красный и синий светодиодный индикатор горит.

Pitmode: Красный светодиодный индикатор включен, синий светодиодный выключен.

Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный фонарик 1 раз, что означает пункт выбора канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный мигание раз соответствует каналу 1-8).

Нажмите и удерживайте кнопку снова, красный светодиодный мигнет 2 раза, что означает, что элемент выбора полосы, затем нажмите кнопку, чтобы выбрать полосу (синий светодиодный мигание времени соответствует A-F полосы).

Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 3 раза, что означает выбор уровня мощности, затем нажмите кнопку, чтобы выбрать мощность (синий светодиодный мигание раз соответствует уровень мощности).

Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).

Нажмите кнопку дважды, чтобы включить/выключить Pitmode.

Подключенный к 6-му каналу приемника, поверните вперед и назад переключатель может менять каналы. Операция аналогична режиму запуска клавиш.
