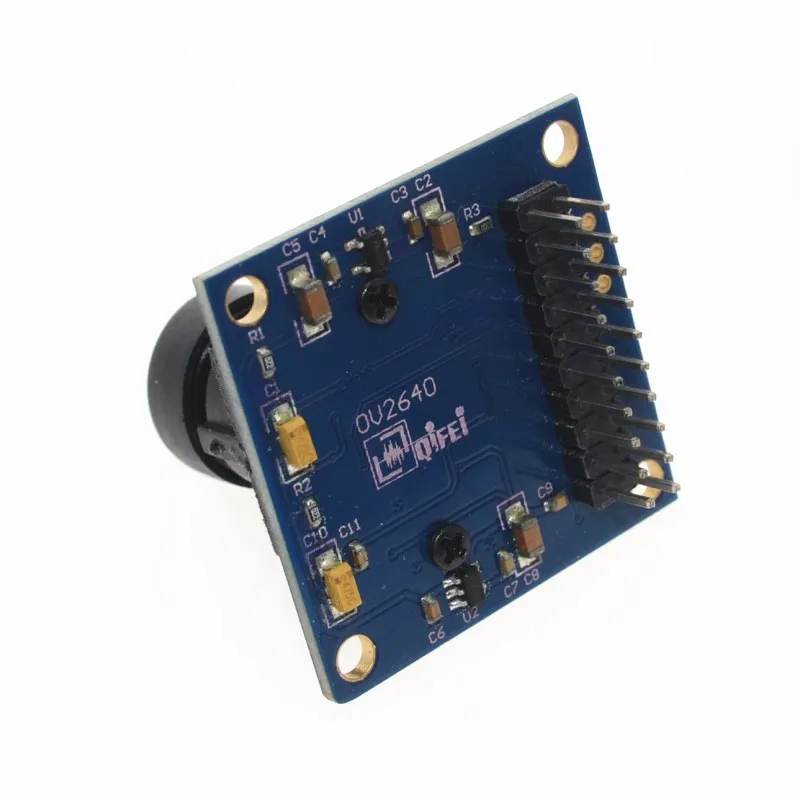

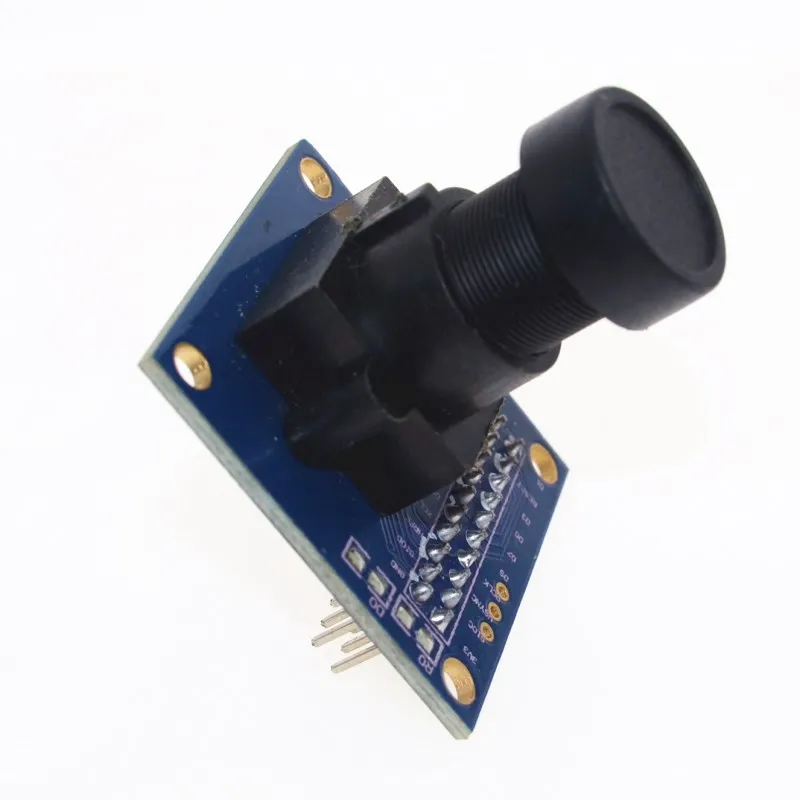

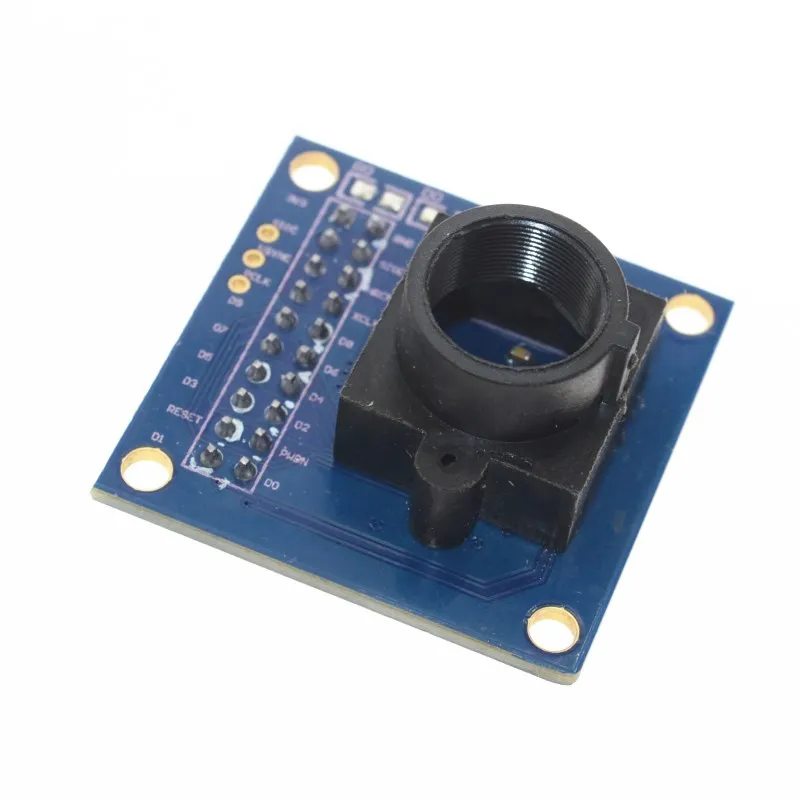

OV2640 модуль камеры модуль 2 миллиона пикселей электронный интегрированный с jpeg сжатия большой продвижение

Описание

OV2640 модуль камеры модуль 2 миллиона пикселей электронный интегрированный с jpeg сжатия новый большой продвижение

Сенсор Описание:

OV2640С датчиком изображения 2,0 МП(1632x1232 пикселей)Его небольшой размер, низкое напряжение, обеспечивая монолитную камеру UXGA и процессор изображения для всех функций. С помощью управления шиной SCCB вы можете выводить весь кадр, субвыборку, взять различные окна и т. д. разрешение 10 выборки данных. ПродуктUXGAИзображения до 15 кадров/сек. Пользователь может полностью контролировать качество изображения, формат данных и передачу. Все функции обработки изображений, включая процесс гамма-кривой, баланс белого, насыщенность, цвет и т. д. через Программирование интерфейса SCCB. OmmiVision датчик изображения применяет уникальную сенсорную технологию, уменьшая или устраняя оптические или электрические дефекты, такие как фиксированный узор шума, опорный хвост, плавающий порошок и т. д., для улучшения качества изображения, получите четкое и стабильное цветное изображение.
Высокая чувствительность для применения при слабом освещении
Низкое напряжение подходит для встроенных приложений
Стандартный SCCB Интерфейс, совместимый с I2C Интерфейс
RawRGB, RGB (GRB4: 2: 2, RGB565/555/444), YUV (4: 2: 2) и YCbCr (4: 2: 2) выходной формат
СтоятьUXGA,SXGA,Различные размеры VGA, QVGA, QQVGA, CIF, QCIF до 40x30 размер и
Поддержка режима подвыборки VarioPixel
Автоматическое влияние функции управления включают: Автоматическое Управление экспозицией, автоматическое управление коэффициентом усиления, автоматический баланс белого, автоматическое устранение световых полос, автоматический контроль качества калибровки черного уровня, включая насыщенность цвета, оттенок, гамма, резкостьANTI_BLOOM
ISP имеет функцию компенсации для устранения шума и мертвых пикселей
Поддержка масштабирование изображения
Потеря линзы компенсации света
Автоматическая регулировка насыщенность
Усиление края для автоматической регулировки
Шум снижение автоматически отрегулировать
Основные параметры
Светочувствительная матрицаМаксимальный формат UXGA 1632x1232

IO напряжением 1,7 V-3,3 V аналоговое напряжение 2,5-3,0 v (внутренний LDO к ядерной питания1,2 V)
Мощность Управление TBDСна <20A
Рабочая температура-30До 70
Стабильность 0До 50
Формат вывода (8)YUV/YCbCr4: 2: 2 RGB565/555/444 GRB4: 2: 2 необработанных данных RGB
Оптический размеры1/4"
Поле зрения 25
Максимальная скорость 15 ZhenКадров в секунду SXGA

Чувствительность1,3 В/(люкс-сек)
SNR40 дБ
Динамический диапазон50 дБ
Режим просмотра прогрессивные
Электронный экспозиции ряд в ряд 1247
Площадь пикселей 2,2 м x 2,2М
Темный ток 15 мВ/с при 60
