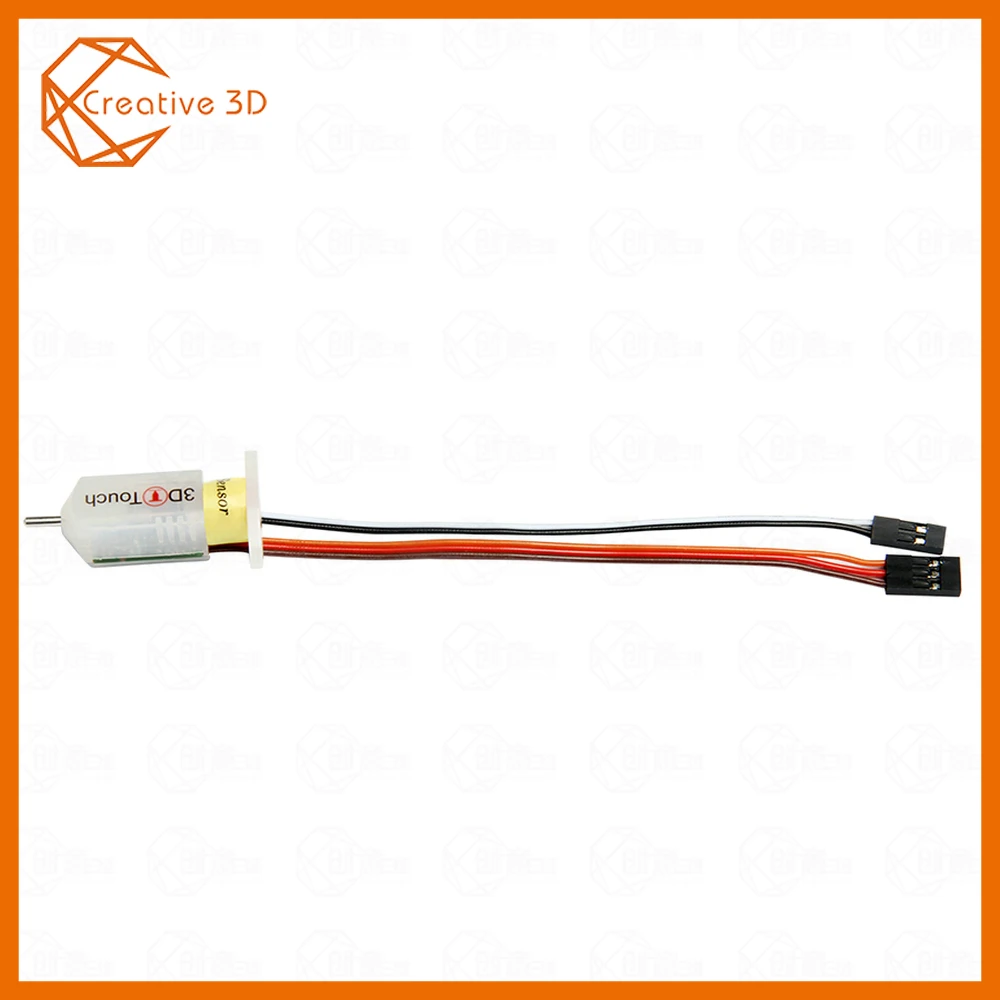

3D сенсорный Сенсор автоматическое выравнивание постели Сенсор BL автоматический сенсорный Сенсор для anet A8 Тарантул reprap mk8 i3 BL уровень для печатного стола

3dtouch представляет собой датчик автоматической коррекции для 3D принтеров, который может точно измерить наклон вашей поверхности печати. Это может значительно улучшить точность печати Вашего 3d принтера.

3 функции DTouch просты, умны и точны. Он может работать практически с любыми постельными материалами, такими как очки, леса, металлы и так далее.

Основные функции и элементы управления 3dtouch те же, что и большинство автоматическое выравнивание постели датчики, который включает в себя RC servo и микропереключатель, таким образом, 3dtouch может быть использован на почти все 3D панель управления принтером.

С помощью постепенно Разработанный электромагнитный и датчик холла, 3dtouch может включать Высокая точность таким простым структурой. Чтобы сделать его более удобным для пользователя и предоставить вам более приятный опыт печати, мы добавляем много интеллектуальных функций, таких как самопроверка, ложная сигнализация, релиз сигнализации и режим тестирования для M119.

Особенности

1 простой

3 DTouch можно легко наносить, так как имеет небольшую и простую структуру. Сбора информации и прошивке установка будет легкой задачей, потому что 3dtouch работает в обычном режиме автоматическое выравнивание постели датчика.

2 Smart

Самопроверка: нажимной контакт работает два раза, чтобы проверить, когда питание включено

Сигнализация: светодиодный свет мигает, если проблема обнаружена на самотестировании или на операции

3 высокой точности

3DTouch's Стандартное отклонение в повторяемости составляет около 0,005 мм, при этом точно.

Если вы выбираете 3dtouch, 3D принтера будет Высокая-класс шедевр, что дает вам приятный опыт.

4. Инновационный соленоид: Ультра Энергосбережение

В режиме холостого хода, в то время как нажимной контакт вытягивается или вытягивается, на соленоидном токе нет электрического тока, а резервный Электрический ток во всем устройстве ниже 15 мА в среднем, В то время как на рабочем состоянии, в то время как штырь двигается резким около 100 мс, в устройстве течет менее 300 мА.

Низкое энергопотребление еще больше сбрасывает нагревание joule, предотвращая проблемы с нагревом.

5 технологий

3dtouch состоит из Atmel ATtiny13A, электромагнитные и пуш-ап.

6 широкий выбор кровати

3dtouch не использует или оптический, ни приближения (Индуктивный/Емкостные) сенсор.

3 DTouch контролируется Холлом, обеспечивая высокую точность. Таким образом, материал кровати может быть выбран свободно.

7 оптимизированная структура: большой размер сборки

3dtouch является небольшой и высокотехнологичной один. Телосложения размер может быть больше, чем у других существующих автоматическое выравнивание постели датчика.

3dtouch использует имеющийся Радиоуправляемый мотор сервопривода сигнала тактично, поэтому просто Подключите 3 DTouch на те же контакты после удаления Сервомотора.

Технические характеристики

Напряжение: 5 V

• Сила тока: 15mA

Макс. Ток: 300 мА

Длина кабеля: 150 мм

Вес нетто: 10 г

Вес доставки: 25 г

Электропроводка

3-контактный разъем:Коричневый (-, GND), Красный (+ 5 V), Оранжевый (контрольный сигнал)

2-контактный: черный (-, Заземление),Белый (Z min)

Посылка список

1 X 3dtouch датчик автоматической коррекции

1X3 Pin прямой штифт

1 X 2Pin прямой штифт

2 X винт и гайка и шайба

2 X жилое здание в виде ракушки 3Pin

2 X жилое здание в виде ракушки 2Pin

3 X жилое здание в виде ракушки 1Pin

14 X Dupont терминал

1 X 10KΩ 1/8 Вт Резистор

Работают состоянии

3 DTouch можно управлять в следующем состоянии.

Один I/O для управления (PWM или программное обеспечение PWM)

Один I/O для Z min (Z зонд)

Мощность GND и + 5 В

Пожалуйста, обратите внимание на то, что
3D сенсорный датчик автоматической коррекции не подключен _ and_play; вам нужно будет сделать некоторые модификации вашей прошивки и для какой-то платы управления, возможно, вам нужно будет сделать пайки к разъему.Более того, этот датчик не совместим с некоторыми досками, такими как Melzi V2.0, V3.0 и некоторые MKS платы.Пожалуйста, обратите внимание на проводное соединение и изучите, если ваша плата управления поддерживает 3D touch перед заказом. Мы подготовили булавки для вас.
Для получения подробной инструкции, пожалуйста, обратитесь к инструкции пользователя по этой ссылке

Если вам нужна помощь, пожалуйста, не стесняйтесь связаться с нами.

Внимание!

Дополнительный источник питания будет необходим в случае, если ваша плата не будет поставлять достаточно мощности.

Электронные устройства могут быть повреждены или даже разрушены при подключении к неправильной полярности. [неправильные клеммы для проводки до 5 В (+) и GND (-)]

Потянув/надавливая сильно на толчок может повредить 3 DTouch и сделать его менее точным.

Фиксация толкателя с блокировкой краски после повторной сборки или регулировки сердечника.

Не удаляйте и не деформируйте эластичный материал, прикрепленный на булавке.
