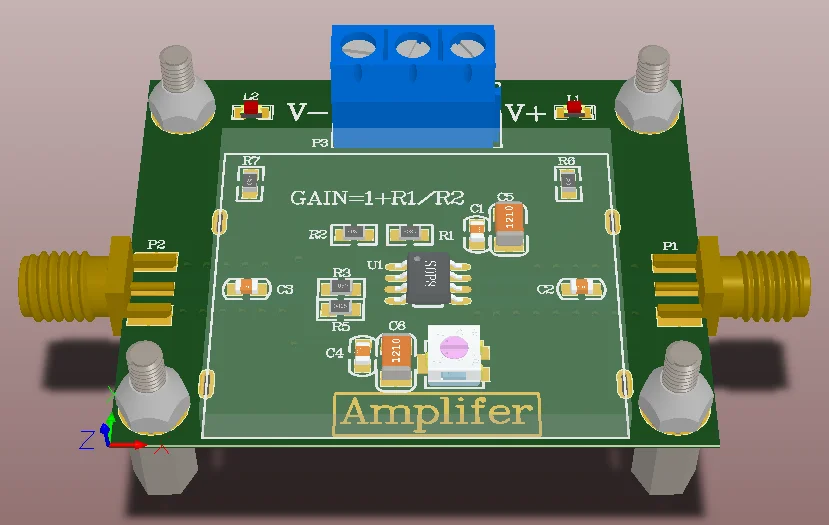

THS4271 модуль высокоскоростной широкополосный Op Amps усилители напряжения в фазе усилитель 1,4G пропускная способность функция продукта демонстрационная плата купить на АлиЭкспресс

Описание

Основные характеристики:

В целях уменьшения возможности самовозбуждения высокоскоростных рабочих усилителей, в макете платы максимально используется высококачественный конденсатор-резистор, и фиксированные резисторы используются вместо скользящих реостатов для изменения усиления. Легко вызывают самовозбуждение операционных усилителей.

Модуль принимает режим фиксированного сопротивления для регулировки усиления, который является стабильным и надежным, и имеет хорошую высокую частоту. Из-за характеристик переменного тока операционного усилителя и ограничения пропускной способности продукта, чем выше коэффициент усиления операционного усилителя, тем меньше полоса пропускания.

Таким образом, когда вы используете усилитель, если коэффициент усиления очень большой, пожалуйста, используйте многоступенчатое Каскадное усиление для удовлетворения требований полосы пропускания и усиления. Если задняя ступень должна быть загружена, используйте высокоскоростной широкополосный буфер тока.

Параметры:

Название: THS 4271 высокоскоростной широкополосный операционный усилитель напряжения разряда

Размер: 50 мм X 42 мм

Питание: ± 5 В

Пропускная способность: 1,4 ГГц

Выходной ток: усилитель напряжения, без нагрузки

Тип усилителя: Встроенный усилитель

Посылка включает в себя:

Модуль * 1

Операционный усилитель усиления, пропускная способность, GBW Общие знания: (выбор в качестве покупателя):

Характеристики переменного тока: когда пропускная способность продукта усиления GBW составляет 1 кГц и усиливается в 128 раз, разница GBW> 128 кГц в практическом применении составляет 10-100 раз. GBW должен быть больше 5 МГц.

Характеристики переменного тока: напряжение качания макс напряжение 25.6Vpp, 1 кГц

SR = 2 & pi; VОбеспечивающим сохранение пространственного положенияF = 2*3,14*25,6 в * 1 кГц = 0,16 в/мкс

Как практическое применение оставьте 10-100 раз запас, поэтому 2 в/мкс следует выбирать.

Подведем итог: Vs> 30 V, Vos <1mV, GBW> 5 Mhz, SR> 2 V/μs

Опции: OPA227, OPA209, OPA211

THS4271 модуль высокоскоростной широкополосный Op Amps усилители напряжения в фазе усилитель 1,4G пропускная способность функция продукта демонстрационная плата
