ADAU1701 Совет по развитию/MCU+ DSP/SigmaDSP Совет по развитию [OpenADSP сообщество с открытым исходным кодом

USBi эмулятор ссылка: https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.1ae02dbdwkpuxd&id=38242936768

Информация Совета по развитию будет предоставлена посредством загрузки сетевого диска Baidu, и диск данных больше не будет отправлен.

Бесплатный альбом SigmaDSP!

Ссылка на альбом SigmaDSP: https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.30.14ab6a87ZQxPcv&id=567897064465

Последнюю версию Совет по развитию объединяет STM32 MCU, который может быть использован для запуска ADAU1701. Последняя поддержка для STM32 Плата управления, платы DSP подключен через кабель, и STM32 плата управления используется для настройки DSP. Контрольная плата составляет 398 юаней, как показано ниже:

Макетная плата MCU ссылке: https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.2826629cx9E0m2&id=590935455994

Если вы покупаете его с эмулятором USBI, дайте инженерный исходный код 8 продуктов массового производства для справки! Исходный код проекта:

Если приобретен с эмулятором USBI, дайте 4 микроконтроллера STC для управления исходным кодом ADAU1701 для справки, инициализации DSP, источника safeload! Исходный код проекта:

Обновления продукта

Новейший ADAU1701 advanced development kit доступен, обеспечивая 61 режим! Последние 4 режима, которые обеспечивают STC для управления микроконтроллером DSP! Подробную информацию см. ниже.

Введение продукта

В ADAU1701 Совет по развитию (V2) является усовершенствованной версией первый SIGMADSP низкая стоимость Совет по развитию разработан OpenADSP открытым исходным кодом. Этот Совет по развитию объединяет аналоговые аудио вход/выход, I2S цифровой аудио вход и выход, multi-положение или вход потенциометра управления и светодиодный свет индикация выхода, и самозапуска E2PROM и другие модули, и поддерживает питание через USB или USBi эмулятор) различные настройки, такие как выбор входного сигнала MCLK (Может генерироваться DSP или вход по внешний MCLK) и E2PROM защиты от записи.

На борту STM32 MCU может использоваться для запуска и управления ADAU1701.

С помощью этой платы разработки пользователи могут реализовывать основные функции аудиосистемы (включая простое управление и отображение) для реализации и проверки алгоритмов обработки звука в DSP. Плата может также использоваться в качестве платы развития для ADAU1401 или ADAU1702 из-за полной совместимости контактов и функций ADAU1401, ADAU1702 и ADAU1701.

Развитию значок

Периферической функции модуль

SigmaDSP: ADAU1701
MCU: STM32F103
Имитация 2 в 4 out
Источник питания: LDO ADP3336 (3,3 В) + транзистор 9012 (1,8 в)
Сброс: ADM811
E2PROM: 24LC256/24AA256
Пассивный кристалл: 12,288 МГц
1 стерео аудио вход (Φ3. 5 мм) (два в)
2 стерео аудио выхода (Φ3. 5 мм) (четыре выхода)
Одна кнопка ручного сброса, три кнопки ввода
Один индикатор питания светодиодный (красный), 3 светодиодный свет
I2S входной и выходной интерфейс расширения
Интерфейс USBi (10 контактов, 2,54 мм)
MCU интерфейс JTAG
1 потенциометр (0 ~ 10 кОм)
Информация о Совете по развитию (как научится писать первую рутину за 10 минут, см. здесь)

Код ADAU1701: 17 рутинный исходный код
ADAU1701 расширпосылка пакет данных (1 декабря 2018 г.) (новый 7 рутинный исходный код)
ADAU1701 Advanced посылка (1 января 2019 г.) (добавить 21 новый исходный код)
ADAU1701 Advanced посылка (1 февраля 2019 г.) (добавлено 16 новых процедур)
STM32 товара: обеспечивает исходный код STM32F103 чтобы начать ADAU1701
Программное обеспечение SigmaStudio: различные версии программного обеспечения разработки SigmaStudio, бесплатно установить
СКМ установки программного обеспечения посылка: разработка микроконтроллеров программного обеспечения
Пакет установки программного обеспечения программиста SCM посылка программное обеспечение программирования MCU
SigmaStudio программное обеспечение китайская документация: Китайская документация для разработки программного обеспечения
Схема макетной платы: PDF версия аппаратной схемы
Лист данных: лист данных для устройств макетной платы
Документация: подробная документация по разработке ADAU1701, детальная работа микроконтроллера для запуска DSP и документации по разработке

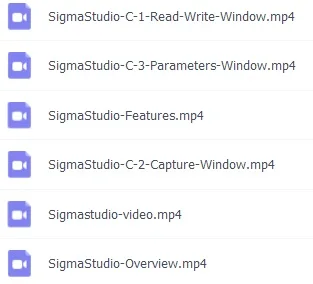

Видеоурок: запись!
Правила в коде ADAU1701:

Аудио прямо через 1
Аудио прямо через 2
Аудио прямо через 3
Двойной громкость каналов регулировки
Двойной громкость каналов регулировки
Переключатель выбора канала
Отображение левого и правого каналов в режиме реального времени
EQ
Смешивание
Алгоритм стерео-1
Алгоритм стерео-2
Алгоритм-эффект канала 5,1
Алгоритм ких-фильтр
Алгоритм-сдвиг частоты
Алгоритм-Динамический усилитель басов
Эмуляция модуль головки и модуль возбуждения
GPIO контроль и синтез

ADAU1701 Advanced посылка (1 декабря): весь процесс электронного дизайна кроссовера

Подпрограммы дизайн
Общий объем дизайн
Левый и правый кроссовер высокий и низкий звук
Левый и правый кроссовер высокие и низкие звуки + выравнивание
Левый и правый кроссовер бас + баланс + усиление
Левый и правый кроссовер высокие и низкие звуки + выравнивание + усиление + фаза
Левый и правый кроссовер высокие и низкие звуки + выравнивание + усиление + фаза + задержка (полный электронный кроссовер дизайн)
