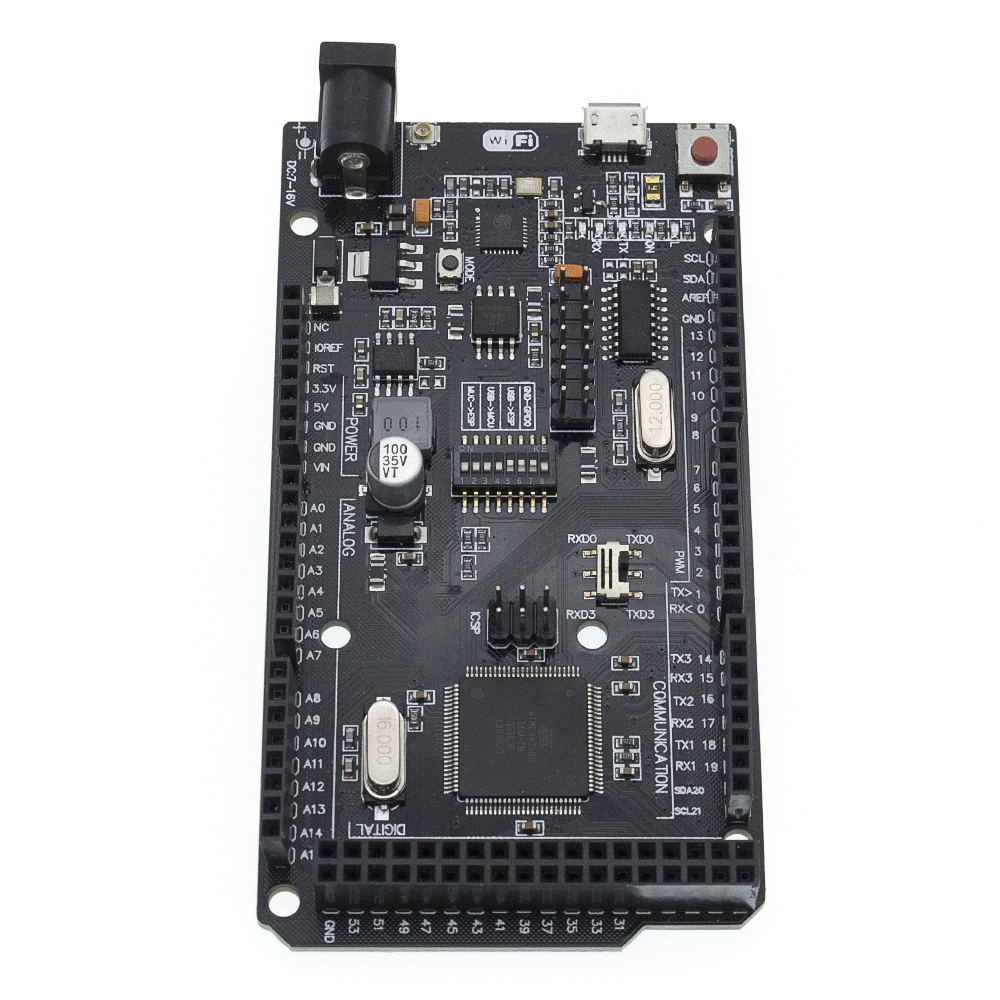

Mega2560+ Wi-Fi, R3 ATmega2560+ ESP8266 32Мб оперативной памяти, USB-TTL CH340G. Совместимость для Arduino Mega NodeMCU для WeMos MEGA 2560

WeMOS Mega + WiFi R3 ATmega2560 + ESP8266 USB-TTL для Arduino Mega NodeMCU Особенности: Полная интеграция на одной плате: Mega R3 ATmega2560 и WiFi ESP8266 с памятью 32 Мб (мегабайт) все модули могут работать вместе или по отдельности. И каждый имеет свои собственные заголовки распиновки удобное решение для разработки новых проектов, требующих Uno и WiFi через USB вы можете обновлять эскизы и firmvare для ATmega2560 и для ESP8266. Для этого на плате есть usb-последовательный преобразователь CH340G использовать эту плату очень просто плата имеет DIP-switch, для подключения модулей, например, к: USB и ATmeg2560, USB и ESP8266, ATmega2560 и ESP8266 Настольный DIP-переключатель: Подключение DIP 1 2 3 4 5 6 7 ATmega2560 <-> ESP8266 вкл. Выкл. USB <-> ATmega2560 Выкл. ВКЛ. Выкл. Выкл. USB <-> ESP8266 (обновление встроенное программное обеспечение или эскиз) OFF ON USB <-> ESP8266 (связь) Выкл на вкл/выкл все зависит от Выкл специального раствора: USB <-> ATmega328 <-> ESP8266 DIP SWITH 2 подключения 1 2 3 4 5 6 7 USB <-> ATmega2560 <-> ESP8266 ON ON OFF To RXD3/TXD3 USB конвертер CH340G подключение к RX0/TX0 ATmega2560 ESP8266 подключение к RX3/TX3 ATmega2560 размера: 10,5x5,3 см/4,13x2,09 дюйма Количество: 1 шт. Примечание: допускается погрешность в 1-3 мм из-за вручную Что измерения были сделаны вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать заказ из-за разницы между различными мониторами, изображение может не отражать фактический цвет товара. Спасибо! Посылка: 1 плата Mega + WiFi
