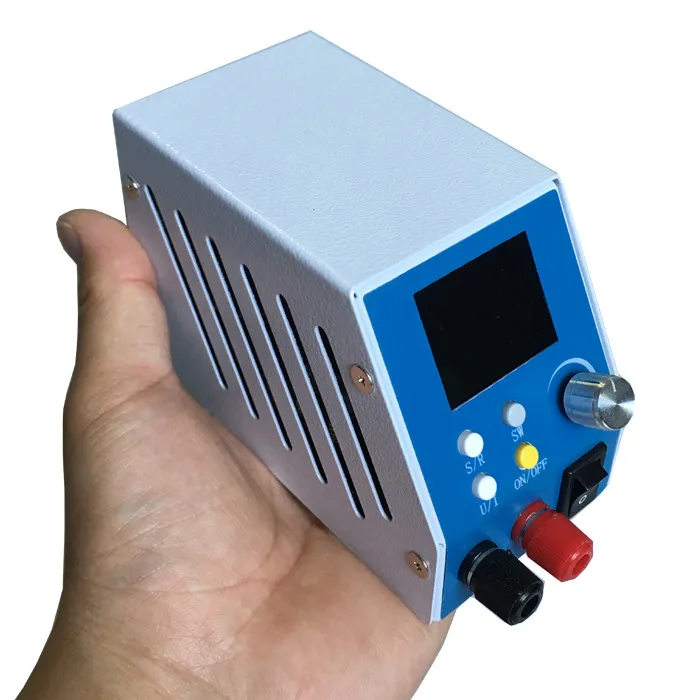

XYD5005 ЧПУ DC Регулируемый питание Бак Модуль integrated амперметр напряжения SUNLEPHANT

Этот продукт является NC dc регулируемая стабильная мощность напряжения, процессор в режиме реального времени отслеживания, понижающий тип, уникальная топология цепи принята, он имеет функцию OVP/OCP/короткого замыкания, constantvoltage и постоянный ток выход, 1,8-дюймовый цветной ЖК-дисплей, высокая точность, высокое разрешение, низкий температурный дрейф, высокая стабильность

Продукт имеет оболочку, четкий интерфейс, простую работу и удобное использование.

Параметры продукта:

Вход Диапазон напряжения:DC 6-55,00 в

Выход Диапазон напряжения:DC 0-50,00 в

Выход Текущий диапазон:0-5.000A

Выход Диапазон мощности:0-250,0 W

Напряжение Разрешение:0,01 V

Текущее Разрешение:0.001A

Комплект выходного напряжения/разрешение считывания:0,01 V

Выходной ток/разрешение чтения:0.001A

Точность измерения выходного напряжения:± (0.5% + 1 слово)

Точность измерения выходного тока:± (0.5% + 2 слова)

Управление инструкции:

1. Спецификация интерфейса:

Продукт разделен на два интерфейса, которые можно переключить нажатием кнопки SW, после отключения питания состояние текущего интерфейса автоматически запоминается

2. Установите текущее значение выходного напряжения:

Через короткое нажатие кнопки "U/I", переключение напряжения/настроек тока, вход в состояние напряжения/настроек тока, нажмите Поворотный энкодер, но бит за бит цикла выбранного напряжения/тока цифровой переключатель, при выборе, вращение может изменить размер цифрового потенциометра, по часовой стрелке, против часовой стрелки. После того, как данные будут отрегулированы, операция не будет автоматически сохранена и выйти из настройки в течение 25 секунд. Настройка напряжения/тока завершена.

3. Интерфейс 1: OVP/OCP/Яркость/выбор группы данных:

Выберите OVP, OCP, яркость и введите данные указанной группы данных, нажав \ 'S/R '. После выбора данных OVP/OCP количество и состояние OVP/OCP (вкл/выкл) могут быть выбраны нажатием потенциометра кодирования. Когда num выбран, вращение может изменить размер цифрового потенциометра, по часовой стрелке, против часовой стрелки, выбранное состояние по часовой стрелке, чтобы открыть функцию (ON), против часовой стрелки закрытые функции (OFF); при выборе средней яркости яркость регулируется вращением энкодера, Который можно разделить на пять передач в диапазоне от 0 до 4. после выбора M, вращающийся потенциометр вызовет данные, хранящиеся в соответствующей группе данных, в общей сложности M-, m0-m9, 11 групп данных.

4. интерфейс 2: AH/WH/Время работы:

Запустите/остановите запись AH, WH и время, нажав кнопку 'SR 'в ближайшее время; долго нажмите кнопку 'SR' в течение 2 секунд, чтобы очистить данные; длительное нажатие на Поворотный энкодер в течение 2 секунд для переключения состояния по умолчанию функции записи данных, «Run: 0»: Off по умолчанию, «Run: 1»: On по умолчанию

5. Сохраните указанную группу данных:

В интерфейсе 1, длительное нажатие поворотного энкодера через 2 секунды, в соответствии с набором данных энкодера M выбирается и начинает мигать, в это время через роторный энкодер для хранения набора данных кодирования, м-, M0-M9, в общей сложности 11 набор данных положение, И затем, через 'U/I ', \ 'S/R комплект кнопок соответствующий параметр, долго нажмите потенциометр через 2 секунды, все данные (набор напряжения и тока, OVP, OCP, яркость) автоматически в указанном наборе данных, набор данных M больше не мигает.

Функциональные характеристики:

1. Включение или выключение выхода:

В любом интерфейсе нажмите кнопку ВКЛ/ВЫКЛ, чтобы включить или выключить выход.

2. набор M-, m0-m9 в общей сложности 11 групп данных хранения:

Группа 'M-'является группой данных по умолчанию, и данные после ручной работы будут храниться в группе m-data по умолчанию. Группа данных, вызываемая при включении питания, является группой данных, когда последнее питание было выключено.

3. быстро получить M0 или M1 данных группы:

В интерфейс 1, нажав кнопку "U/I" или "S/R" для более чем 2 секунды может быстро вызвать M0 или M1 группы данных. Между тем, соответствующие данные группа серийный номер M0 или M1 будет отображаться на месте м хранения данных группы.

Обратите внимание: Этот продукт имеет функцию постоянного напряжения и постоянного тока, может заряжать все виды аккумуляторов, зарядный ток до 5А, если вы используете его для зарядки аккумулятора, пожалуйста, убедитесь, что Подключите диод против залить в серии. В противном случае это повредит продукт.
