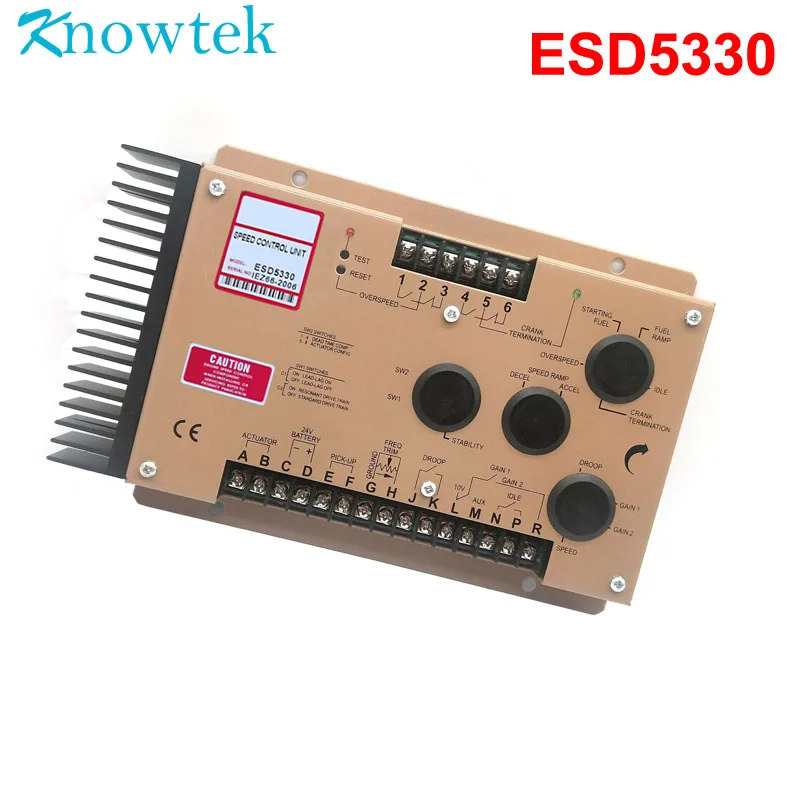

Двигатель Управление; ESD5330 регулятор скорости блок для замены для дизельный генератор

Описание

Регулятор скорости двигателя ESD5330 для дизельного генератора Cummin

Регулятор скорости регулятора ESD5330 ESD5330E

У нас естьГенератор электрический блок управления ESD5330В наш постоянный склад!

Указанные здесь бренды предназначены только для справочных целей, наши детали могут точно заменить оригинальные.

Генератор электрический регулятор скорости:

EG2000, EG3000

Серия: C1000A, C1000B, C1002, C1500B, C2001, C2002

Серия: ESD6000, ESC8000, ESS9000, ESC9800

Другие регуляторы скорости: S6700E, S6700H

Серия: ESD2210, ESD5111, ESD5221, ESD5500, ESD5522E, ESD5550E, ESD5570E, ESD5330, LSM672N, SYC6714

Блок управления генератором ESD5330E:

Двухэлементный переключатель скорости

Скорость простоя до рабочей скорости

Пусковое управление топливом для более низких выхлопных газов двигателя

Уникальная схема привода питания привода

Вспомогательные входы для распределения нагрузки

Переменная скорость управляющих

Защита от обратного напряжения батареи

Защита от ограничитель бросков напряжения

Регулятор скорости ESD5330 достаточно прочный, чтобы быть помещенным в шкаф управления или корпус двигателя с другим специализированным контрольным оборудованием. Печатная плата покрыта формально для того чтобы запечатать влагу и сопротивляться вибрации. Если вода, туман или конденсация могут соприкасаться с контроллером, его следует установить вертикально. Это позволит любым накопившенным жидкостям сбросить регулятор скорости.

Серия ESD5330 его несколько специальных встроенных функций:

• Двухэлементный переключатель скорости (контроль скорости и Кривошип)

• Скорость от холостого хода до рабочей скорости

• Пусковое управление топливом для более низких выхлопных газов двигателя

• Уникальная схема привода питания привода

ESD5330 серии регулятор скорости

ESD5330: Стандартный блок, 24 вольт операции E505331 использовать w/EFC привод

ESD5330-12: 12 вольт ESD5331-12 эксплуатации с приводом EFC

Технические характеристики

Производительность

Isochronous ............................................................................................ ± 0,25% Или игрок

Операционной Скорость диапазон .................................................................... 1 K-7,5Hz непрерывный

Скорость дрейфа с температурой maximum ± 1% максимум

Простое регулировка скорости диапазон ................................................................ 25-85% номинальной скорости

Дроп диапазон Adjustable регулируемый от 0-5% для

....................................................................... Изменение тока привода 1,5

Скорость отделка диапазон ............................................................................................. ± 200 Гц

Дистанционный диапазон переменной скорости. .................................................... От 25 до 100% номинальной скорости

Скорость пандус времени

Ускорение диапазон регулировки. ................................................. 266 Гц/сек до 1300 Гц/сек

Искусственная неровность с Диапазон регулировки. ................................................. 250 Гц/сек до 1000 Гц/сек

Пусковым топливом регулировки

0-1.5A. ......................................................... 120, 175, 225, 275 приводы/SW2-7 "ВЫКЛ"

0,3-4A ................................................................................... 2000 Aduator/SW2-7 "ON"

0 verspeed Set Point ............................................................................ От 2400 до 8300 Гц

Кривошипно-прекращение уставки .................................................................. 200 Гц t0 2050 Гц

Чувствительность терминала

H..........................................................................-105 Гц, ± 15 Гц/Вольт @ 5 K сопротивление

М ......................................................................-130 Гц, ± 15 Гц/Вольт @ 1 м сопротивление

K .....................................................................-685 Гц, ± 40 Гц/Вольт @ 225 K сопротивление

Н .................................................................... + 1000 Гц, ± 50 Гц/Вольт @ 8 K сопротивление

На окружающую среду

Окружающий диапазон 0. .................................................................................-40 ° до + 85 °C (от-40 ° до + 185 °F)

Относительная влажность (без конденсации) ...................................................................... до 95%

Все поверхности. ............................................................................... Защита от грибков и коррозии

Номинальная мощность входного сигнала

Источник питания постоянного тока ................................................................... 24 ± 20% аккумулятор VDC системы

........................................................ (Переходных частот и обратное напряжение защищен)

Максимальное Непрерывное напряжение питания постоянного тока ................................................................ 32 вольт

Полярность Negative отрицательная земля (изолированный корпус)

Энергопотребление (двигатель остановлен). ............................................................. 100 мА (без тока привода)

Диапазон скорости ......................................................................................... 0,5-50 В переменного тока

Максимальный привод в настоящее время. ................ Внутренне ограничен 9 постоянной

Максимальный ток,

Контакт переключателя скорости (Клеммы 1-6) ..................................................................... 6 Ампер

Надежность

Вибрация ............................................................................................... 1 г @ 20-100 Гц

Шок .......................................................................................................... 10 г (11 мс)

Тестирование ....................................................................................... 100% функционально испытания

Физический

Нужного размера. ............................................. См. Рис. 1 схема проводки и контур (страница X)

Вес ............................................................................................... 2,0 фунтов (0,91 г)

Крепление ............................................................................... любое положение, вертикальная Предпочтительная

EMC

Соответствует требованиям CE для легкого и тяжелого промышленного использования при установке в соответствии с

Специальные инструкции и в соответствии с схемой проводки.
