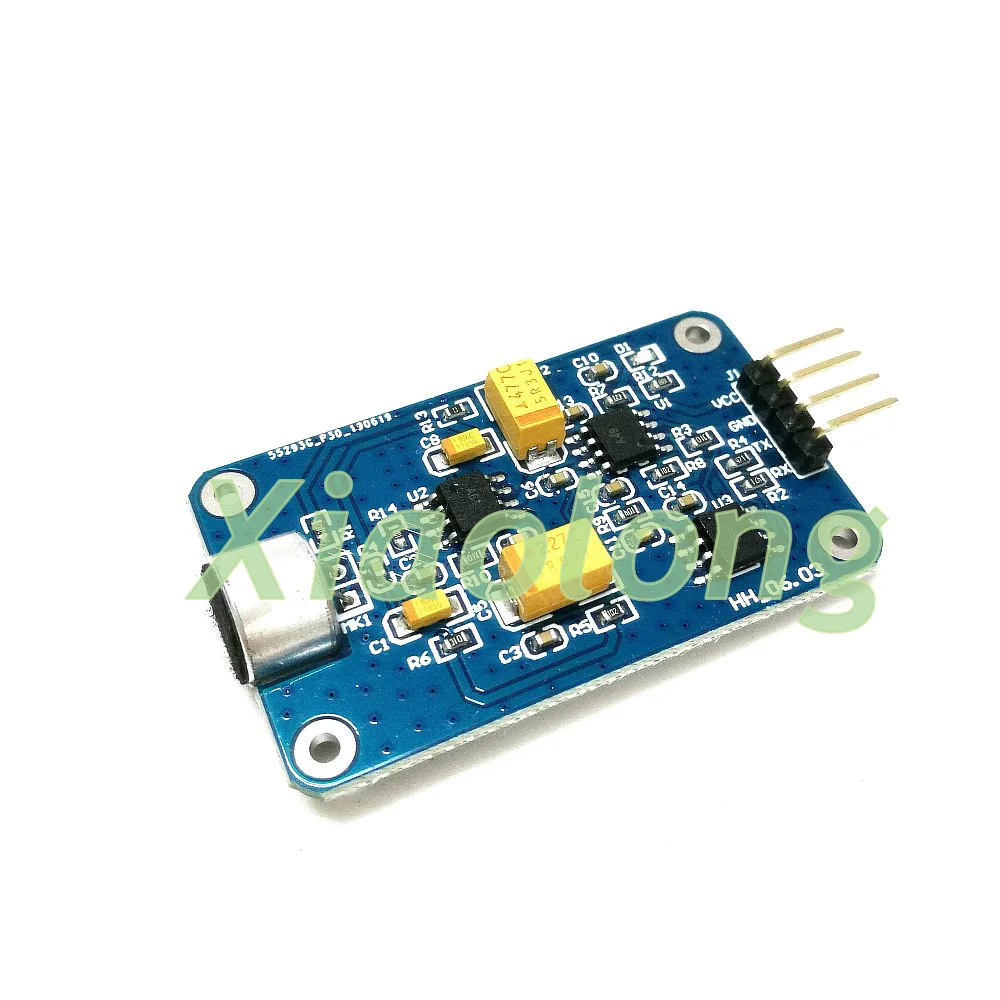

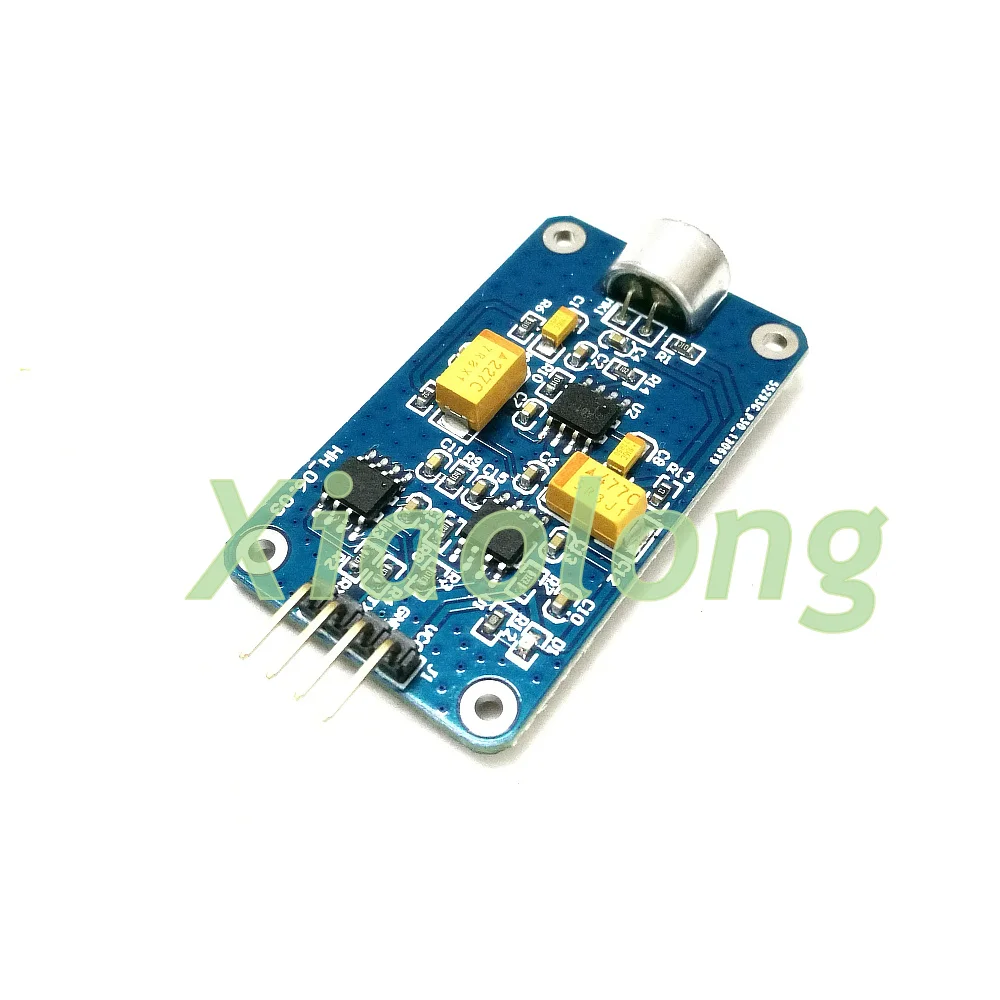

Модуль обнаружения децибел, звуковой датчик, шумовой модуль, измеритель уровня звука, измеритель уровня шума, последовательный выход

Дополнительные инструкции по уходу за изделием

1. Этот модуль представляет собой последовательный ТТЛ-интерфейс, нельзя сравнивать с RS232 интерфейсом. Если вы хотите возвратить данные в асасассистент через последовательный порт компьютера, необходимо преобразовать ttl в RS232. В настоящее время многие клиенты получают Модуль и подключаются непосредственно к компьютеру через последовательный кабель RS232. Это это неправи

2. если вы не знаком с оборудованием, рекомендуется подключить модуль к компьютеру с ttl к RS232 модулю, получать данные с помощью последовательного порта assistant, сначала поймите характеристики данных модуля, а затем подключите к своей собственной системе управления.

3. Предоставьте справочную программа для этого модуля для вторичного развития. Схема модуля и его код программы не предоставляются. Не возражайте, если клиент не снимает.

Во-первых, квалификация

Проект

Описание параметров

Номер продукта:

HH_06.03

Функция модуля

Обнаружения звук децибел

Связь формы

Активный Тип

Операционной Напряжение

DC 5,0 V

Рабочий ток

29mA/5,0 V

Способ общения

Последовательный ТТЛ-/5 V

Диапазон измерений

40-130dB

Частотный диапазон

40-8 кГц

Взвешивания метод

Утяжелитель

Разрешение

0.1dB

Интервал кадра

Около 500 мс

Размер печатной платы

47,12*28,00 мм

Общий объем измерения

54,46*28,00*9,70 (В) мм

Во-вторых, описание интерфейса модуля

1. VCC: Внешний 5VDC источник питания, который должен питаться от 5 В, и чем выше точность, тем лучше.

2, GND: внешний GND

3, TX-последовательный ТТЛ-отправитель

4, RX: Серийный приемник TTL

В-третьих, серийные параметры и описание

3,1 серийные параметры

Скорость передачи данных: 115200, контрольная цифра: нет, стоп-бит: 1 бит

3,2 последовательных пакетов протокола

Формат пакета: начать персонажа + команда + дата + проверить стоимость. Общая длина оправы пакетов данных 6 байт.

1) клавиша включения характер: BBAA, 2 байт по длине (0xBB, 0xAA);

2) команда: длина 1 байт;

00, команда верверверите модуль программного номер Номер номер;

01, верните команду децибел данных;

3) данные: 2 байта в длину, информация о версии программного обеспечения и данные децибел значения сохранены в этих сегментах данных.

4) Проверка значение: 1 байт длина, арифметику, и проверить запуска, команд и данных, за исключением переполнения стоимостью более 256.

В-четвертых, описание команды связи

4,1 модуль программного обеспечения номер версии команды

Такие как: BB AA 00 02 00 67

Начальный Символ: BB AA, обозначающий начало кадра;

Команда, указанная в командге: 00 означает, что этот каркас является кадром, возвращающим номер версии программного обеспечения модуля.

Данные: 02) 00, с указанием номера версии программного обеспечения 2,0;

Контрольное значение: 67, которое является арифметическим и контрольным значением BB, AA, 00, 02, 00.

Примечание: этот кадр является первым пакетом, возвращенным после включения модуля, и он возвращается только один раз после включения питания.

4,2 децибел данные команды

Такие как: BB AA 01 7F 02 E7

Начальный Символ: BB AA, обозначающий начало кадра;

Команда: 01, указывающая, что этот кадр является данными о возвратном децибеле;

Данные: 7F 02 означает, что обнаруобнаруженное дедецибел составляет 63,9 дБ. Низкий, низкий, первый, большой после и после 0,1.

Контрольное значение: E7, ариариарифметии контрольные значения BB, AA, 01, 7F, 02.

Примечание: этот кадр возвращает этот кадр каждые 500 мс после включения модуля и возвращается командный каркас номера версии программного обеспечения.
