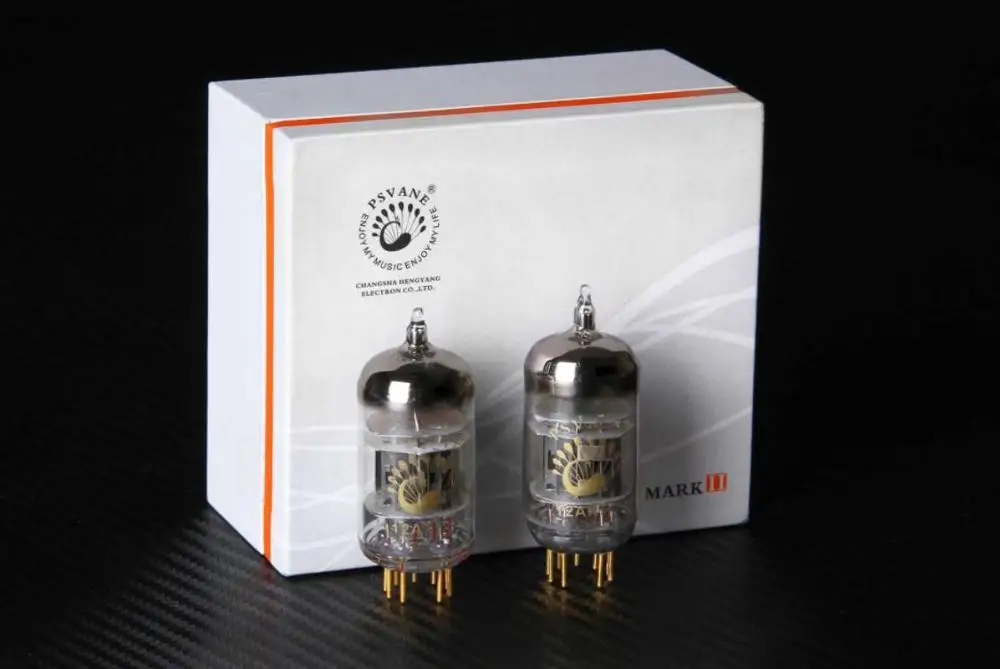

PSVANE 12AX7-TII вакуумная трубка марки TII серии 12AX7 ECC83 электронная лампа коллекция издание

12AX7-TII-это малошумная Двухуровневая небольшая 9-ногая трубка с высоким уровнем шума.

Усиление напряжения осуществляется в цепи усиления звука, а инвертирующий привод нажимное усиление.

Нити нагрева

UH-----------------6.3 (и) 12,6 (струна) V

IH-------------------0.30 0,15 A

Межэлектродного постоянной ёмкости, универсальный конденсатор

№ 1 № 2

Вход конденсатор с алюминиевой крышкой, ---------- 1,6 1,6 PF

Выход конденсатор с алюминиевой крышкой, ---------- 0,46 0,34 PF

Кросс-конденсатор ---------- 1,7 1,7 ПФ

Статический параметр

МкА -------------- назначение 100 250 V

-Ug -------------- 1 2 в

Ia --------------- 0,5 1,2 ма

Gm -------------- 1,25 1,6 мА/в

U ---------------- 100 100

Ri ----------------- 80 62,5 ком

Предельное значение для усиления класса A1 (одиночный Триод)

Анодное напряжение ----------------- 330 в

Отрицательное напряжение затвора ---------------- 50 в

Ворота положительное напряжение --------------- 0 В

Анод рассеиваемая мощность -------------- 1,2 Вт

Напряжение катода нити (pk) -------- ± 180 в
