E485GA RS485/422 свет-изолированный Ретранслятор Руководство

E485GA Ретранслятор с подсветкой используется для достижения изоляции и реле для увеличения сигналов RS485 и RS422. Когда расстояние связи RS485/422 длиннее 1,2 км, этот повторитель необходим для того, чтобы осуществить усиление сигнала и продлить расстояние связи. Продукты имеют такие характеристики, как высокоскоростное, двустороннее расширение, автоматическое переключение потока сигналов и автоматическая адаптация скорости aud. Все их промышленные устройства являются антистатическими и антимолниевыми, что делает их стабильно работать в плохой промышленной среде.

Технические данные: & nbsp;

★Диапазон реле до 2 км (9,6 кбит/с), 1 км (115,2 кбит/с)★Светло-изолированное напряжение: 1000 В постоянного тока (до 3000 В постоянного тока, требуемую при заказе)★Скорость связи: 0 ~ 500 кбит/с адаптивная★64 трансивера RS485 можно связать с автобусом★Способ работы: двухпроводная полудуплекс (RS485) и четырехпроводная полнодуплексных (RS422) Опциональная работа, автоматическая идентификация RS485 сигнал поступает и нулевой задержкой двухсторонняя автоматическое переключение★Ограниченный уклон драйвер, чтобы минимизировать электромагнитные помехи, и может уменьшить отражение, вызванное не сочетанием терминала линии передачи★Линии передачи: площадь поперечного сечения 0,75 мм2 выше, витая пара с 120 Ом Сопротивление★600 Вт встроенная защита от молнии и 1500 В Встроенная антистатическая Защита★Внешний 5 V, 1 W DC источник питания, внутренний DC/DC изолированный источник питания★Температура:-20 ℃ ~ + 75 ℃★Размеры: 85 × 55 × 25★Установка: установка 35 мм стандартных рельсов и болтового отверстия★Вес: 100 г

Примечания: анод и катод не могут быть соединены неправильно, или продукт будет поврежден.

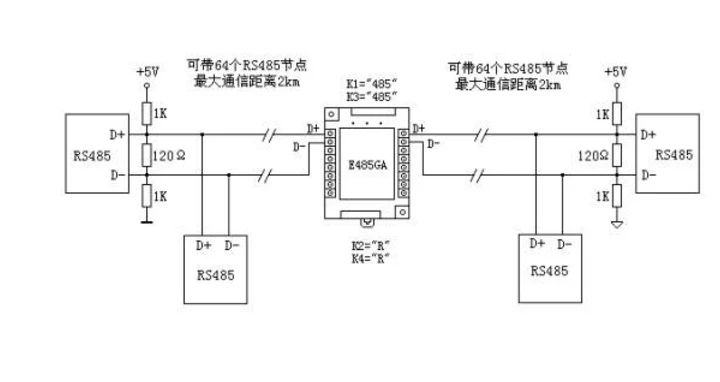

E485GA используется в качестве второго полудуплексного ретранслятора RS485:Поверните RS485, RS422 переключатель K1 и K3 на E485GA в положение "485", переключатель настройки сопротивления терминала K2 и K4 на "R" (Подключите в 120 ЕС сопротивление терминала). Провода, так как следующая карта может продлить 2 км расстояния связи двумя способами.

Сопротивление 120 Ω на изображении-это сопротивление клеммы. Они должны предотвратить отражение сигнала в линии. 1 K сопротивление является тяговым сопротивлением. Его роль заключается в том, чтобы убедиться, что линия является логикой "1", когда линия находится в досуге, так что бит данных в стоп-чтобы предотвратить ошибку приема. Пользователи должны подключить в выше сопротивления в линией терминала в качестве карты показано на рисунке.За исключением реле сигнала, E485GA также может использоваться как изолятор RS485, скорость изоляции сигнала до 500 кбит/с, лучше, чем другие Похожие продукты.

E485GA используется в качестве четырехпроводная дуплексный RS422 ретрансляторы:

Включите RS485, RS422 переключатель K1 и K3 на E485GA в положение "422", переключатель настройки сопротивления терминала K2 и K4 в "R" (Подключите в 120 Ом Сопротивление терминала) .. Провода, так как следующая карта может растянуть 2 км расстояния связи двумя способами и поддерживать полнодуплексную многомашинную связь.

Сопротивление 120 Ω на изображении-это сопротивление клеммы. Они должны предотвратить отражение сигнала в линии. 1 K сопротивление является тяговым сопротивлением. Его роль заключается в том, чтобы убедиться, что линия является логикой "1", когда линия находится в досуге, так что бит данных в стоп-чтобы предотвратить ошибку приема. Пользователи должны подключить выше сопротивление в терминале линии, как показано на карте.За исключением реле сигнала, E485GA также может использоваться как изолятор RS422, скорость изоляции сигнала до 500 кбит/с, лучше, чем другие Похожие продукты.E485GA также может использоваться в качестве двухсторонняя конвертер из RS422 для RS485 или RS485 для RS422

Примечания:

1, экранированная витая пара с. Более 0,75 мм2 площадь поперечного сечения и 120 Ом Сопротивление должны быть использованы в качестве линий связи,2, чтобы предотвратить общий режим напряжения RS485/422 интерфейса за пределами допустимого диапазона ведьма повлияет на надежность связи или даже повреждения интерфейсов, вы можете использовать низкопрочный провод, площадь поперечного сечения которого составляет 1 мм2, чтобы подключить сигнал заземления «SG» и электроземли «GND» E485GA с RS485/422 nodes' сигналом на их соответствующей Стороне.3. При использовании экранированной витой пары, Пожалуйста, подключите Щит к терминалу "FG" E485GA, и, наконец, к земле.4, для настройки сопротивления терминала, роль сопротивления терминала состоит в том, чтобы устранить искажения формы сигнала, вызванные отражением сигнала в линии связи. Подключите Терминал сопротивление и сопротивление в начала и до конца линии передачи данных, как показано на изображении. И поверните переключатель настройки выходного резистора K2 и K4 из E485G в «R» (Подключите клеммное сопротивление 120 Ом). Но сопротивление терминала не приемлемо для других RS485/422 узлов в линии.5, при составлении четырехпроводная дуплексный RS422 мульти-машина коммуникационная сеть, каждый RS422 узел должен быть DE узла управления. То есть, data TXD +, TXD-должно быть закрытое высокоимпедансное состояние, когда не отправляете данные.
