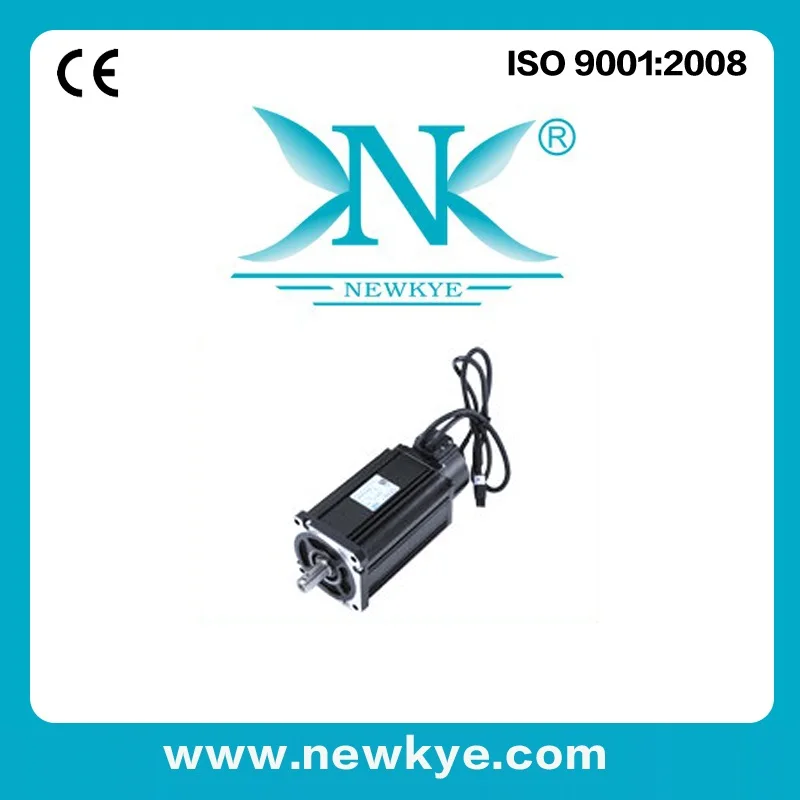

80ST-IM01330 220 V 400 W AC серводвигатель 3000 об/мин 1,27 Н. М. 400KW серводвигателя 3-фаза привода переменного тока с постоянным магнитом Согласующий драйвер
Размер рамы: 80 мм
Обмотку электродвигателя вилка американского стандарта (4 pin):
| Обмотки провода | U | V | W | PE |
| Номер сокета | 1 | 2 | 3 | 4 |
Отзывы элемент розетка:
Провинциальные линии датчика разъем (9 pin)
| Сигнальных кабелей | 5 V | GND | A + | Модель B + | Z + | A- | В в-режиме | В виде буквы Z | PE |
| Номер сокета | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 |
Фотоэлектрический датчик разъем (15 контактов док)
| Сигнальных кабелей | 5 V | С напряжением 0 В | Модель B + | В виде буквы Z | U + | Z + | U-образный | A + | V + | W + | V-образный вырез | A- | В в-режиме | W- | PE |
| Номер сокета | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 |
Абсолютный датчик положения разъем (9 pin)
| Сигнальных кабелей | GND | VB | Sd-карт | С напряжением 0 В | SD + | + 5В | PE | ||
| Номер сокета | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 |
Модель с именем
Модель двигателя состоит из рамы, кода имени продукта, кода параметров производительности и т. Д.
60 ST-IM H 013 30 Z1
(1) (2) (3) (4) (5) (6) (7)
(1) размер оправы: 60 мм
(2) магнит постоянного тока синхронный серводвигатель
(3) отзывы о коде элемента (датчик для фотоэлектрического кодировщика, Датчик линии PM, абсолютный кодировщик AM)
(4) Рабочее напряжение драйвера адаптера (VAC): 380 (пустые 220VAC)
(5) Номинальный крутящий момент: три-digit×0. 1N. m
(6) Номинальная скорость: два-цифровой × 100 об/мин
(7) с электромагнитный тормоз (Z2 Постоянные Магнитные тормоза, пустые сотрудники без тормоза.
80 серии сервопривод параметры
Технические характеристики:
| Модель двигателя | 80ST-IM01330 | 80ST-IM02430 | 80ST-IM03520 | 80ST-IM04025 |
| Номинальная мощность (кВт) | 0,4 | 0,75 | 0,73 | 1,0 |
| Номинальное напряжение (В) | 220 | 220 | 220 | 220 |
| Номинальный ток (A) | 2,0 | 3,0 | 3,0 | 4,4 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 2000 | 3000 |
| Номинальный крутящий момент (Н. М) | 1,27 | 2,39 | 3,5 | 4,0 |
| Пиковый крутящий момент (Н. М) | 3,8 | 7,1 | 10,5 | 12 |
| Пиковый ток (A) | 6,0 | 9,0 | 9,0 | 13,2 |
Напряжение постоянный (В/1000р/мин) | 40 | 48 | 71 | 56 |
Коэффициент крутящего момента (Н. М/А) | 0,64 | 0,8 | 1,17 | 0,9 |
| Инерция ротора (кг. м2) | 1,05 × 10-4 | 1,82 × 10-4 | 2,63 × 10-4 | 2,97 × 10-4 |
| Сопротивление линии (Ом) | 4,44 | 2,88 | 3,65 | 1,83 |
| Линейная индуктивность (mH) | 7,93 | 6,4 | 8,8 | 4,72 |
| Постоянное электрическое время (мс) | 1,66 | 2,22 | 2,4 | 2,58 |
| Вес (кг) | 1,78 | 2,9 | 3,9 | 4,1 |
| Номер линии кодировщика (PPR) | 2500 | |||
| Класс изоляции | Класс F | |||
| Клаcс безопасности | IP65 | |||
| Защита окружающей среды | Температура:-20 ~ + 50 влажность: <90% (без конденсации) | |||
Примечание: Если требуются другие особые требования, пожалуйста, свяжитесь с нашим техническим отделом.
Установка меры предосторожности:
1. Установите/демонтируйте до конца вала двигателя, Не ударяйте вал, чтобы предотвратить повреждение кодировщика в другой стороне вала двигателя.
2. Старайтесь предотвратить вибрацию основания оси, чтобы предотвратить повреждение подшипника.
Размер установки: Единица = мм
| Модель | 80ST-IM01330 | 80ST-IM02430 | 80ST-IM03520 | 80ST-IM04025 |
| Без размера тормоза (L) | 124 | 151 | 179 | 191 |
| С электромагнитный тормоз Размер (L) | 164 | 191 | 219 | 231 |
| С постоянным магнитом размер тормоза (L) | 178 | 205 | 233 | 245 |
Выше приведены стандартные размеры установки, они могут быть изменены в соответствии с требованиями заказчика.
Сервопривод Технические характеристики
| Основные технические характеристики | Режим | NJ001-08 | NJ001-13 | NJ001-20 | NJ001-50 | |||
| Максимальный ток (A) | 10,7 | 12,7 | 18,0 | 25,0 | ||||
| Мощность питания | Однофазный/3 фазы AC170 ~ 253 в | |||||||
| 50/60Hz | ||||||||
| Метод охлаждения | Естественное охлаждение/охлаждение вентилятора? | |||||||
| Управление метод | SVPWM управления | |||||||
| Кодировщик | Краевая линия или инкрементный энкодер | |||||||
| Внутренние Функции | Светодиодный дисплей и эксплуатации | Шесть из семи сегментный светодиодный дисплей: Четыре функциональные клавиши | ||||||
| Управление модель | Контроль положения/пробный ход скорости/jog run/Внутренняя позиционирование PLC Функции/RS485 связь/скорость/крутящий момент | |||||||
| Функция торможения | Внутренне установленный | |||||||
| Функция защиты от перегрузки | Под напряжением, перенапряжением, перегрузкой, перегрузкой по току, исключением энкодера, торможением, ошибкой положения и т. Д. | |||||||
| Контроль положения модель | Команда управления модель | Внешний импульсный | ||||||
| Внешняя команда импульсный вход | Форма | Пульс + Направление cw/ccw A/B ортодонность | ||||||
| Максимальная частота | Дифференциальный motion: 1 MHZ открытый сборник: 200 кГц | |||||||
| Электронный механизм соотношение | 1 ~ 32767/1 ~ 32767 | |||||||
| Скорость диапазон регулирования | Передаточное число: 1:5000 | |||||||
| Скорость скорость изменения угла направления движения | Коэффициент колебания скорости: <±0. 03 (нагрузка 0 ~ 100%). <±0. 05 (мощность-15% ~ + 10%) | |||||||
| Команда плавно | Постоянная линейная частота 1 мс ~ 10000 мс (0r/min & larr; & rarr; 1000r/min) | |||||||
| Частотная характеристика | 300 Гц | |||||||
| Вход/выход сигнала | Расположение выходного сигнала | Тип выходного сигнала | ABZ фазовая линия привода выход/Z открытый сборник выход | |||||
| Частотного мультиплексирования соотношение | 1/225 ~ 1 деление частоты | |||||||
| Входной сигнал | Фотоэлектрический изоляционный вход 7 точек | Точка входа может быть определена как любой 21 тип, см. Настройки параметров | ||||||
| Выходной сигнал | 4 коллектор открыть | 1) расположение/скорость достигается 2) Выход сервосигнализации; 3) выход сигнала Z 4) Выход тормоза. Свободно определить | ||||||
| Применение температуры | Работа: 0 ℃ ~ 55 Storage Хранение:-20 ℃ ~ 80 ℃ | |||||||
Характеристики
- Сертификация
- Европейский сертификат соответствия
- Напряжение переменного тока
- 208-230/240 В
- Эффективность
- IE 2
- Тип
- Серводвигатель
- Функция защиты
- Водостойкий
- Фаза
- Однофазный
- Номер модели
- 80ST-IM01330&NJ001-08
- Частота
- 50/60Hz
- Выходная мощность
- 400W
- Бренд
- NEWKYE N
- rated speed
- 3000rpm
- rated torque
- 1.27N.m
- rated current
- 2.0A
