FOURSTAR OMRON CPM1-CIF11/CIF12 совместимый периферийный порт ПЛК или RS232 к RS422/485 модуль преобразования

Инструкция по использованию FS-CIF11

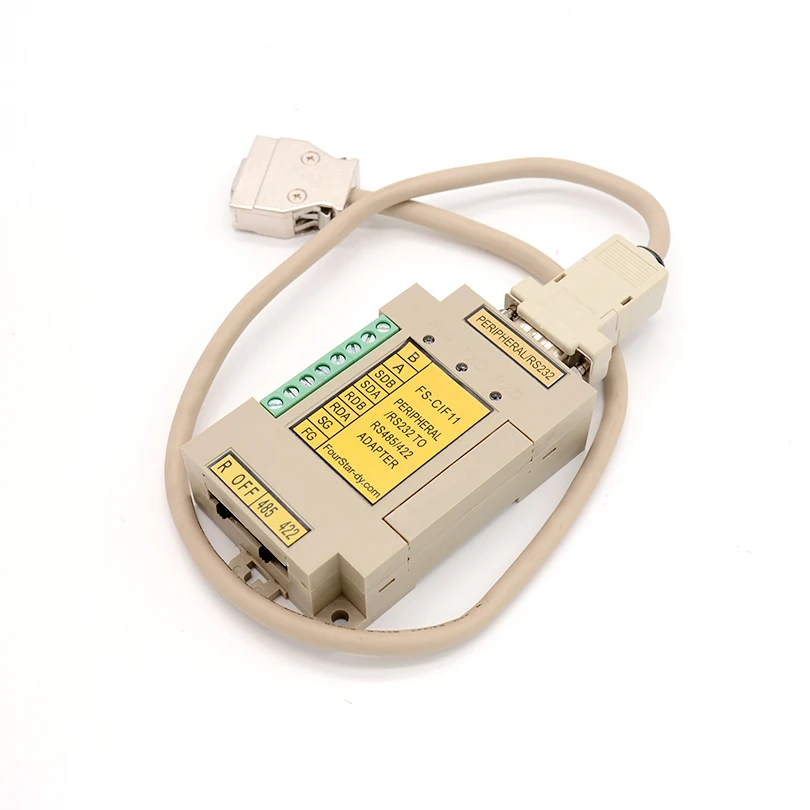

S-CIF11 является периферийным устройством и RS232 к RS422/485 интерфейсному модулю, который Fourstar разрабатывает для Omron PLC. Его функции включают более чем CPM1-CIF11 Omron (периферийный рот к RS422), CPM1-CIF12 (периферийный рот к RS485), NT-AL001 (RS232 к RS422), модуль 3G2A9-AL004-E (RS232 к RS422). Он использует для ПЛК серии CPM1A/2A, CQM1, C200H α, и он может подключить периферийные устройства PLC рот или RS232 Коммуникационный рот (Автоматическая идентификация), выход RS422 (4-провод дуплексным) или RS485 (второго эшелона полудуплекс). Продукт без внешнего источника питания, расстояние связи может быть до двух км.Ниже приведены FS-CIF11 и Omron CPM1-CIF11 и NT-AL001 сравнения:

Технические данные: & nbsp;

1, периферийный рот, RS232 последовательный порт и компьютер и другое оборудование Последовательный RS232, который может соединиться с ПЛК2. Выход-это четыре полнодуплексные RS422 интерфейсы и полудуплексные интерфейсы RS4853, без внешнего питания4. Линии связи выбирают неэкранированную витую пару, которая отрезает площадь более 0,5 мм25, самое большое расстояние связи 2000 метров6. Крупнейшая группа точек на сайте составляет 32 (аппаратное обеспечение самого продукта может поддерживать 128 узлов)7, самая большая скорость связи составляет 115,2 кбит/с, скорость передачи данных адаптивная8, ограничитель бросков напряжения подавление, может выдерживать мощность до 400 Вт переходного перенапряжения, к шахте, и воздействие электростатического разряда9, Рабочая температура:-20 ~ 70 ℃10, установка: 35 мм стандартные рельсы и установочное отверстие болта11, Размеры: 85 × 55 × 25Форма продукта и определение сигнала терминала

FS-CIF11 и ПЛК или соединение с компьютером:

Все соединения FS-CIF11 и периферийного рта PLC, RS232 последовательного и компьютера RS232 последовательного порта используют периферийные/RS232 разъем (DB9M). Внутренняя схема продуктов автоматически определяет периферийные устройства и последовательные периферийные устройства RS232. С использованием периферийного соединительного кабеля, который оснащен продуктами, может подключить FS-CIF11 к Omron CPM1A/2A, CQM1, C200H α, и другие периферийные устройства PLC напрямую. Соединительный кабель FS-CIF11 и ПЛК RS232 последовательный или компьютер RS232 нужно сделать, сославшись на следующие фотографии. При использовании экранированного кабеля, пожалуйста, сварите слой экрана на крышку двух штекеров.

Применение продуктов:

Использование адаптера FS-CIF11 может подключаться до 32 Omron CPM1A/2A, CQM1, C200H α и других PLC as-RS485/422 Топ коммуникационной сети, и подключить периферийные устройства PLC, последовательный порт RS232 или оба смешанных использования, расстояние связи может быть до 2000 метров. Подключите щит с FS-CIF11 «FG» на терминале при использовании неэкранированной витой пары.

1, вторая линия полудуплексная коммуникационная сеть RS485:

Включите RS485 и RS422 переключатель выбора K1 на адаптере FS-CIF11 в «485», и включите переключатель настройки сопротивления терминала K2 на FS-CIF11 запуска и окончания сети до «R», и включите переключатель сопротивления терминала K2 на других FS-CIF11 сети, чтобы «выключить».

2, 4-проводной дуплексный RS422 коммуникационная сеть

Этот способ равен Omron CPM1-CIF11 и NT-AL001. Включите переключатель выбора K1 на RS485 и RS422 адаптера FS-CIF11 "422", включите переключатель настройки сопротивления терминала K2 на FS-CIF11 запуска сети и конец "R", включите переключатель сопротивления терминала K2 на других FS-CIF11 сети, чтобы «выключить».

Примечания:

1, линии связи должны выбрать неэкранированную витую пару, которая площадь поперечного сечения должна быть более 0,5 мм2 и 120 Ом Сопротивление.2, чтобы предотвратить RS485/422 интерфейс общего режима напряжения воздействия за пределами допустимого диапазона и даже повредить надежность интерфейсов связи, низкие провода сопротивления, площадь поперечного сечения которых составляет 1 мм2, можно использовать для соединения сигнальной заземления «SG» всех FS-CIF11, чтобы устранить возможную разницу между всеми узлами в сети.3, длина кабеля (расширение) всех FS-CIF11 до автобуса не может быть более 15 метров, в противном случае они будут иметь эхо, что влияет на нормальную связь системы. Лучший вариант-подключение FS-CIF11 к автобусу RS485/422 напрямую.4, о настройках сопротивления терминала, функция сопротивления терминала состоит в том, чтобы устранить искажения формы сигнала, вызванные отражением сигнала в линии связи, включите переключатель настройки выходного резистора K2 на FS-CIF11 на линии связи Пуск и конец "R" (клеммы доступа 120EU сопротивление), И включите переключатель настройки сопротивления K2 на других FS-CIF11 линий связи для "выключения" (не-к-конец сопротивления).5, когда процедуры связи используются в полнодуплексном режиме, можно использовать только четыре-полный-дуплексный RS422 соединение; когда процедуры связи используются полудуплексный режим, они могут использовать 4-или полудуплексный RS485 полнодуплексный RS422 соединение. Пожалуйста, обратитесь к инструкциям по использованию ПЛК, справочникам по коммуникациям и другой соответствующей информации о программировании.6. При подключении последовательного порта RS232, если RS232 не является последовательным портом питания или выходной ток небольшой (как некоторые КПК), вы можете добавить i5 V вспомогательную мощность между 1pin и 5pin на DB9 розетке FS-CIF11, 1pin к прямой. 5pin к отрицательному.7, приложение: оборудовать периферийный соединительный кабель с продуктом
