Описание
Описание продукта:
 | Фрезерный станок с ЧПУ | |
| Модель | София | |
| Рабочая зона | Перемещение по оси X | 1300 мм |
| Перемещение по оси Y | 2500 мм | |
| Перемещение по оси Z | 200 мм | |
| Устройство передачи | Оси X режима передачи | Точность измерения, винтовые зуб зубчатой передачи |
| Перемещение по оси Y режим передачи | Точность измерения, винтовые зуб зубчатой передачи | |
| Перемещение по оси Z режим передачи | Точность TBI шариковый винт | |
| Максимальная скорость перемещения | 0-25000 мм/мин | |
| Рабочая скорость | 0-18000 мм/мин | |
| Тип стола | T-slot стол/вакуумный стол | |
| Режим вождения | Патент драйвер серводвигателя + структура редуктора | |
| Мощность шпинделя | 3,7 кВт Мотор шпинделя с водяным охлаждением | |
| Скорость вращения шпинделя | 0-24000 об/мин | |
| Диаметр резака | & Phi; 3,175-& phi; 12,7 мм | |
| Код команды | Хпгл г-код | |
| Рабочее напряжение | AC220V/Гц | |
| Устройство интерфейса | Стандартный интерфейс PCI/USB опционально | |
| Управление системы | Nc-studio контроллер/DSP контроллер/Mach3 контроллер | |
| Разрешение | 0,01 мм | |
| Размер машины | 3080*2120*1750 мм | |
| Вес машины | 1200 кг | |
| Опционные части | Опционные части | |
| Сфера применения | Реклама, мебель, обработка листового металла, ремесла, украшения и другие отрасли | |
| ТТХ | Высокая прочность, легкое хранение, высокая скорость, полные аксессуары цепи, автоматический нож инструмент, и так далее | |
Детальные изображения
1. Машинная кровать и дисплей местоположения вилочного погрузчика
Кровать является основой станка с ЧПУ, наша кровать машины адаптировать стальную квадратную трубу, сваренную вместе, твердые и не деформированные. после высокотемпературной обработки закалки, чтобы обеспечить лучшую прочность и жесткость боковой структуры, тяжелой колонны, 150*250 мм козловой передачи. По сравнению с обычными машинами, он имеет лучшую стабильность.
Дисплей местоположения вилочного погрузчика Софии фрезерного станка с ЧПУ.
Погрузка и разгрузка автопогрузчика, свободное пространство, которое может лучше защитить тело и груз, перевозящий вес

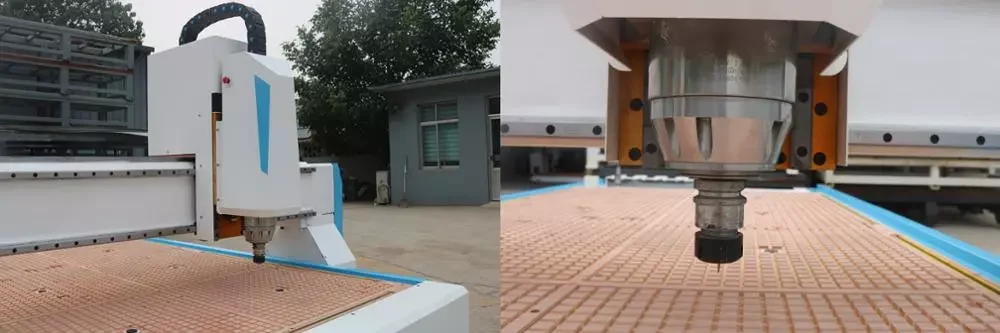

2. Шпиндель станка
Поскольку точность станка с ЧПУ значительно зависит от шпинделя, фрезерный станок с ЧПУ серии Софии поставляется с 3,5 кВт высокочастотным шпинделем воздушного охлаждения/3,7 кВт шпинделем водяного охлаждения. Тем самым высокий шпиндель высокой точности может значительно уменьшить обслуживание. Полностью программируемые скорости от 6000 до 24000 об/мин. Более мощный и меньше шума.
3. Серводвигатель и привод
София серииCnc маршрутизатор машина адаптация сервопривод, патент Тип серворедуктор структура * 3 + серводвигатель
В них используются отзывы о позициях для учета ошибок и ошибок системы в отличие от систем открытого цикла.СервоприводамиПредлагаем широкий ассортиментПреимуществаДля автоматических обрабатывающих систем, включая превосходное позиционирование, скорость и контроль движения. С этимМотор, Машина может осуществить высокую точность обработки на высокой скорости.
Патент дизайн 1:8 редукторУстановите на приводной двигатель, делает двигатель более мощным и имеет более длительный срок службы.
4. Передачи конструкций
PMI 20 линейная направляющая + ползунок фланца + прецизионная 1,25 зубчатая передача с косыми зубцами
PMI линейной рельсы
Низкое фрикционное сопротивление, высокая точность поддерживается в течение длительного периода
Высокая жесткость с четырехходовой нагрузкой
Подходит для высокоскоростной работы
Простая установка с помощью взаимозаменяемость
Таким образом, все серии Софии адаптируются PMI линейные направляющие.
Стеллаж для выставки товаров СофииПринимает высокоточные стойки 1,25 косой зуб, которые дополняют профессиональный мотор и профессиональное устройство замедления, которое работает плавно, высокая скорость, высокая точность и низкий уровень шума.
Адаптация PMI 20 линейная направляющая + ползунок фланца + точность 1,25 зубчатая передача с косыми зубцами коробки передач может гарантировать, что бег стабильно и надежно, срок службы длинный, машина может держать работу в течение длительного времени.
5. ПОдающий воздух в головку прибора
Машинная головка изСерия изготовлена из алюминиевых деталей T6061/6030, профессиональный ЧПУ-станок. После окисления поверхности и низкой температуры отжига, головка машины легче и прочнее.
6. Система управления Mach 3
Mach3Превращает обычный компьютер в контроллер станка с ЧПУ. Он очень богат функциями и обеспечивает большое значение для тех, кто нуждается в пакете управления с ЧПУ. Mach3 работает на большинстве пк Windows, чтобы контролировать движение двигателей (шаговый и сервопривод) путем обработки g-кода. Состоит из множества расширенных функций, это наиболее интуитивно понятное программное обеспечение с ЧПУ. Mach3 настраивается и используется для многих приложений с множеством типов оборудования.
7.T-слот и вакуумный Рабочий стол+ Вакуумный насос (вы также можетеНа выборТ-образный Рабочий стол с ПВХ)
Вакуумный стол с 6 вакуумными зонами, который может быть сильной адсорбцией материалов различных размеров, плотности, без деформации. Нет Масляный вакуумный насос, высокое всасывание, мне удобно, стабильная возможность

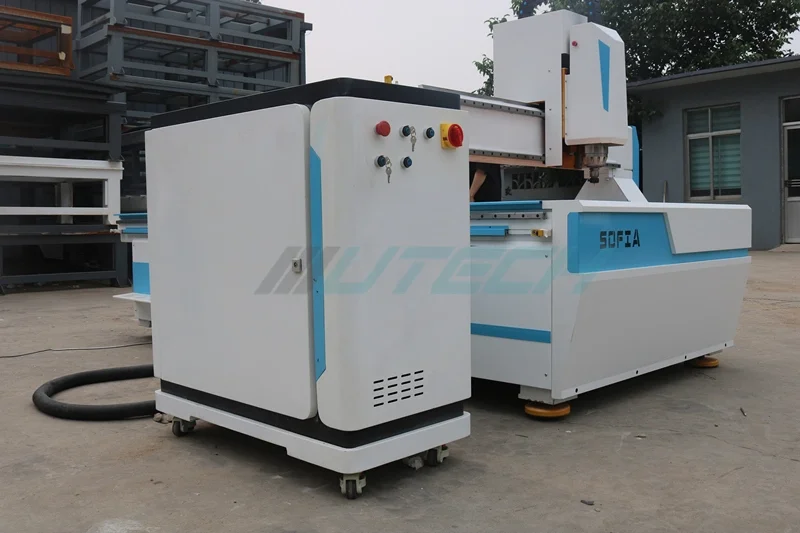

8. Независимый блок управления
Производители шкафа управления в стороне Софии cnc маршрутизатор машины, легко работать.
Применимые материалы:
А. Рекламная промышленность:
Акриловая резка, плотная доска для резки, снежинка для резки, двойная цветная доска для резьбы, различные рекламные щиты.
B. Мебельная промышленность:
Двери шкафа, деревянные двери, твердой древесины, мебель из красного дерева, антикварная мебель, все виды композитный лист резки резьбы.
C. Промышленность по переработке пластин:
Изоляционная доска, пластиковая Рабочая часть, печатная плата, анти-двойная доска, эпоксидная смола, ABS, PP, PE и другие Углеродные смеси.
D. Ремесленная промышленность:
Искусственный мрамор, ПВХ, дерево, оргстекло, медный алюминий и так далее.
Е. Декоративная промышленность:
Экран, волновая пластина, дерево, искусственный мрамор, Органическая доска, декоративная доска, Двухцветная доска и другие.
Информация о компании
"/UTECH"-это новый логотип бренда после трансформации "Shandong U-CAN CNC technology co., ltd.".
«/» Имеет целью записывать важные изменения в политике компании от обычных бизнес-инноваций до высококачественной работы в течение трех лет после ее создания; «U»-«u-майские» персонажи; «TECH» означает технологию CNC. В то же время, когда компания была основана три года, создание минвнешней торговли, так "/UTECH" стал новым логотипом компании, и философия развития компании "умнее решение, лучше завтра."
Свяжитесь со мной
Если вас интересует этот вид машины, добро пожаловать, свяжитесь со мной. Пожалуйста, сообщите нам,
1. Какой материал вы хотите обработать и обрезать/гравировать толщину?
2. Как насчет размеров вашего материала?
Важное напоминание:
1. Способ доставки продавца-это морская доставка, и стоимость доставки только для справки. А что касается машины немного тяжелой и большой, мы отправим по морю, а не по воздуху, тогда вы можете помочь вам сэкономить больше стоимости доставки. Пожалуйста, сообщите нам морской порт назначения, чтобы подтвердить окончательную цену перед покупкой.
2. если вы обнаружите, что эта машина не отвечает вашим требованиям, пожалуйста, сообщите нам материал, с которым вы хотите работать, размер материала и толщина резки/гравировки, тогда мы будем соответствовать наиболее подходящей машине для вас.
Характеристики
- ЧПУ или нет
- CNC
- Состояние
- Новый
- Номер модели
- ut-9012
- X,Y,Z Working Area
- 1300mm*2500mm*200mm
- Transmission device
- precision helical tooth gear transmission
- Table Surface
- T-slot table/vacuum table
- Resolution
- 0.01mm
- X, Z Structure
- Ball Screw
- Y Structure
- Hiwin Rail Linear Bearings and Ball Screw
- Working speed
- 0-18000mm/min
- The scope of application
- advertising, furniture, sheet metal
- Spindle Power Motor
- 7.5KW Water cooled spindle motor
- Drive Motors
- patent servo motor driver+reducer structure
