Описание
Особенности:
Ручной портативный, 153 (Д) х 93 (Ш) х 23 (В) мм, до 210 г.
Интерфейс ввода/вывода общего назначения (ttl 3,3 В).
Аппаратный интерфейс с открытым исходным кодом для поддержки модулей расширения.
Открытый API программного обеспечения для разработки в третьи вечерние дни.

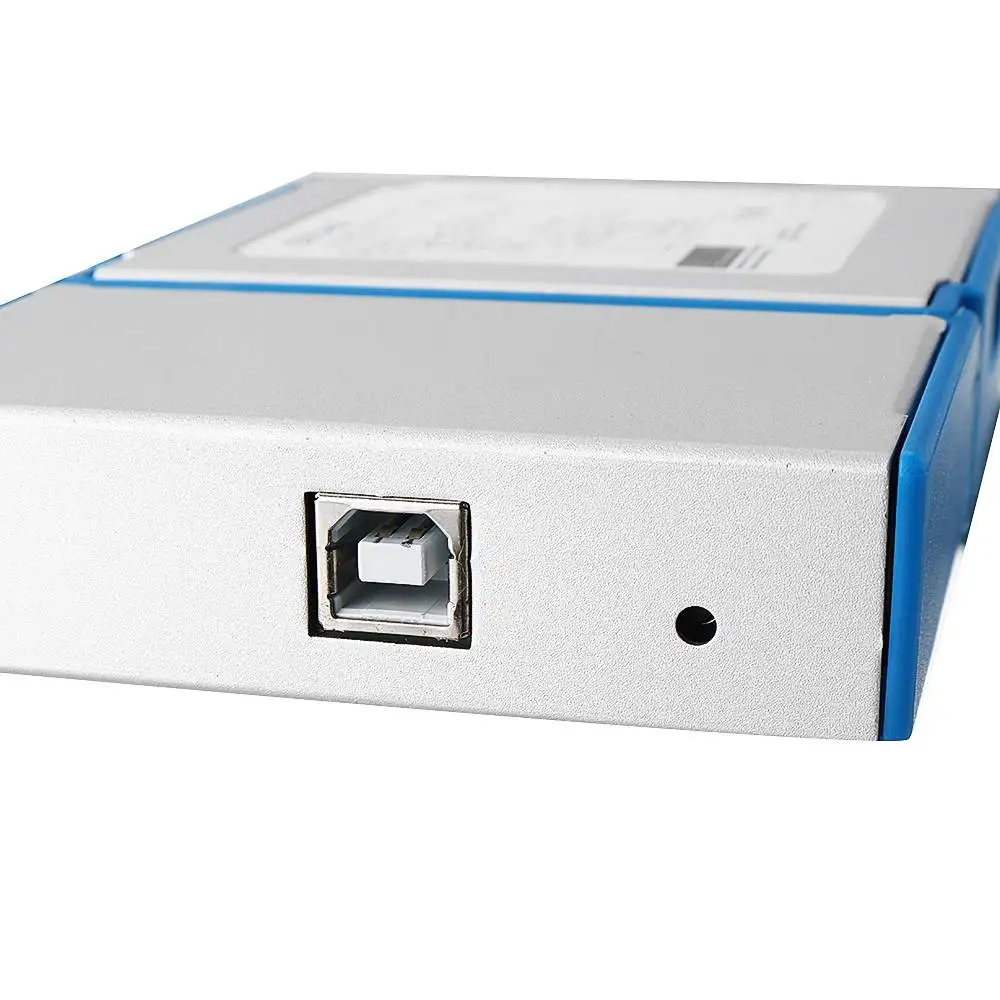

Интерфейс USB 2,0, питание от USB.
Регистратор данных в течение 72 часов.
Запись и воспроизведение сигналов.
Поддержка импорта изображения формы волны в качестве сравнения для
Форма волны в реальном времени.
Поддержка декодирования последовательной шины (выбранные модели).
Поддержка предварительного просмотра буферной формы и работы колеса мыши.
Область применения:
Универсальное и точное тестирование.
Встроено в промышленное испытательное оборудование для использования.
Встроенные электронные программы для образовательного рынка.
Измерения пульсации и шума для характеристики источника питания.
Мульти-сенсорные системы и декодирование последовательной шины.
Осмотр и техническое обслуживание автомобиля.
Система записи и анализа тока/напряжения для системы солнечного питания и освещения.
Диагностическое устройство для инженеров.
Базовое оборудование для DIY производителей, чтобы разработать свои собственные модули.
Загрузка программного обеспечения, ссылка:
Http://bbs.lotoins.com/support.html
Руководство пользователя программного обеспечения:
Нажмите, чтобы просмотреть руководство по программированию
Параметры:
| Тип разъема: | 2 канала с гнездами BNC, расстояние 20 мм. | |
| Разрешение по вертикали: | 8 бит. | |
| Максимальная частота дискретизации (S/s): | 100 м | |
| Полоса пропускания (3 дБ): | 35 МГц | |
| Вход сцепного устройства: | Переменного тока/постоянного тока. | |
| Вход характеристики: | 1 м | 25пф. | |
| ПК OS требования: | Windows XP, Win 7, Win 8,1, Win10 (32 бит и 64 бит). | |
| Защита от перенапряжения: | ±60. 0 В (x1), ±600. 0 В (x10). (DC + AC) | |
| Всплывающие предупреждения тип: | Подъем/падение края в соответствии с уровнем запуска. | |
| Режим запуска: | Нет, авто, нормальный, одиночный. | |
| Предпусковой захват: | 50% размера захвата. | |
| Автоматические измерения: | Максимальная, минимальная, средняя, RMS, частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл, время подъема. | |
| Глубокий измерения: | С помощью этой функции точки скачка в форме волны автоматически пронумеруются и маркируются, а разница во времени между двумя прилегающими цифрами автоматически отображается. | |
| Образцы интерполяция: | Линейный или sin (x)/x. | |
| Поо: | 1024 ~ 16 K точек. | |
| БПФ окна функция: | Прямоугольник, ханнинг, Хамминг, блэкмен. | |
| Математика: | A + B, A-B, AxB X-Y. | |
| Приобретение режимы: | Обычный режим/режим высокого разрешения/режим пикового обнаружения. | |
| Сигналов запись И воспроизведения: | Поддерживаемые типы форматов: | *. Oscxxx. |
| Запись: материал подошвы: полиуретан толщина | 50 ~ 450 кадров. | |
| Размер: | 6 Мб ~ 20 Гб. | |
| Сравнение ссылка | Поддержка импорта изображения формы волны и сравнение формы волны в реальном времени. Он может импортировать изображения формы волны, устанавливать уровень серого и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать горизонтально и продольно. | |
| Интервал выборки регистратора данных: | 1 секунда до 1 часа. | |
| Продолжительность записи регистратора данных: | 1 минута ~ 72 часа. | |
| Температура диапазон: | Работа: от 0 °C до 40 °C (от 20 °C до 30 °C для заявленной точности). Хранение: от 20 °C до + 60 °C. | |
| Ссылка Выход: | 1 K Hz, 1,5 V выход квадратной волны с 50% рабочий цикл. | |
| Размеры: | 153 (Д) х 93 (Ш) х 23 (В) мм. | |
| Языки (полная поддержка): | Английский, китайский (упрощенный). | |
| Соответствие: | Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC фирмы mlight. | |
| Чувствительность на входе (10 вертикальных | 50 мВ/див до 2 В/див. | |
, Который обеспечивает широкий угол обзора:
| Модель: | OSCA02 | OSCA02L |
| Детали: | Поддержка Windows XP, Win 7, Win 8,1, Win10 (32 бит и 64 бит). | OSC2002 + 4 канала логического анализатора. Поддержка Windows XP, Win 7, Win 8,1, Win10 (32 бит и 64 бит). |
| Вход каналы: | 2 | 2 |
| Максимальная частота дискретизации (S/s): | 100 м | 100 м |
| Полоса пропускания (3 дБ): | 35 м Гц | 35 м Гц |
| Поо: | √ | √ |
| Регистратор данных: | √ | √ |
| Расширение ввода/вывода: | x | x |
| Последовательной шины декодирования: | √ | √ |
| Аппаратные средства триггер: | √ | √ |
| EXT механизм запуска поддержка: | √ | √ |
| Поддержка модуля генератора сигналов: | x | x |
| Логический анализатор модуль: | x | √ |
| Поддержка телефона/планшета Android | x | x |
Нажмите здесь для получения более подробной информации о параметрах и способах использования продукта.

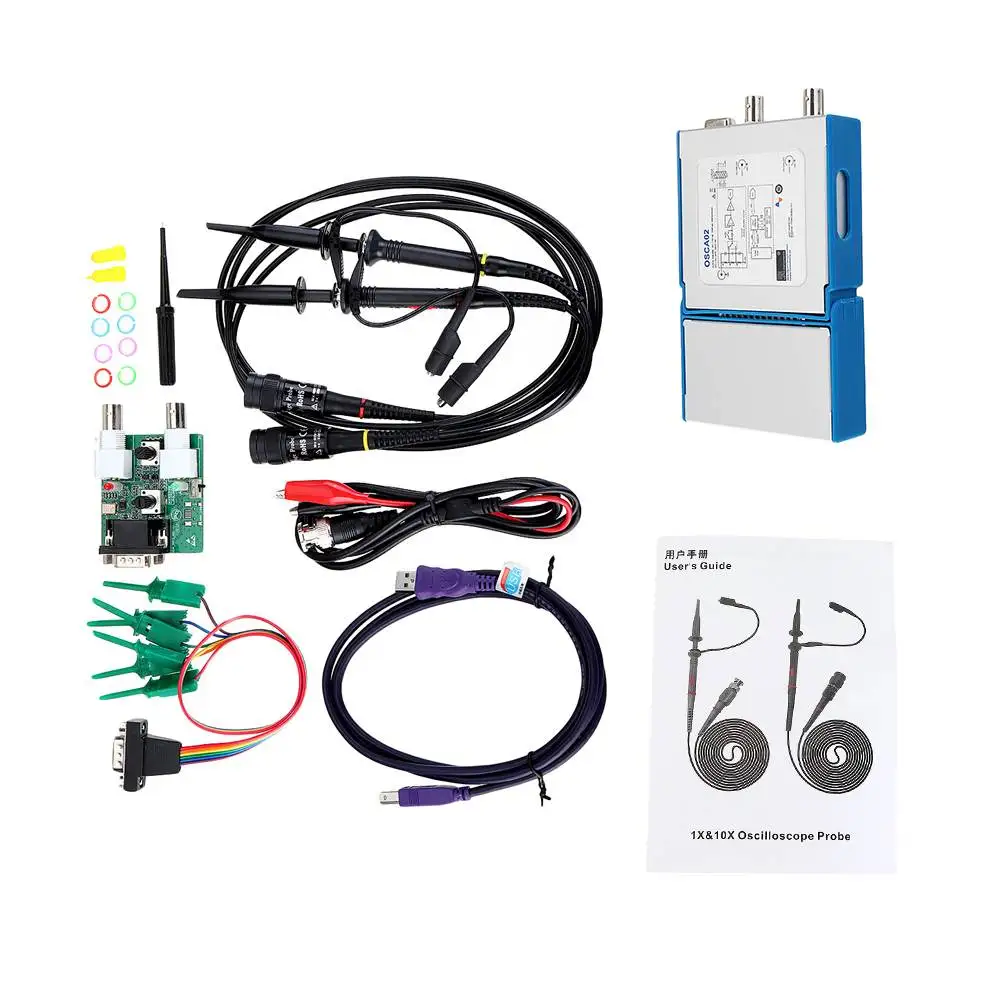

Посылка включает в себя:

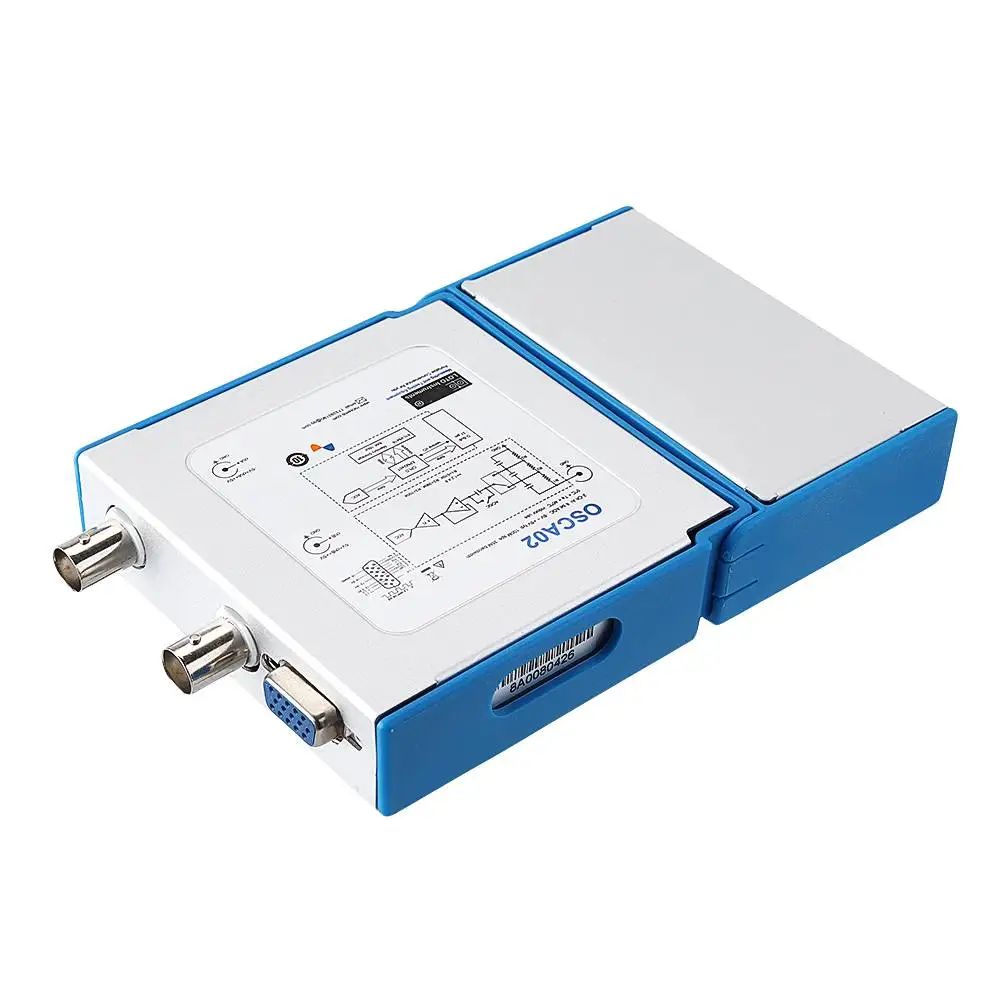

Хост-устройство осциллографа-1 шт.

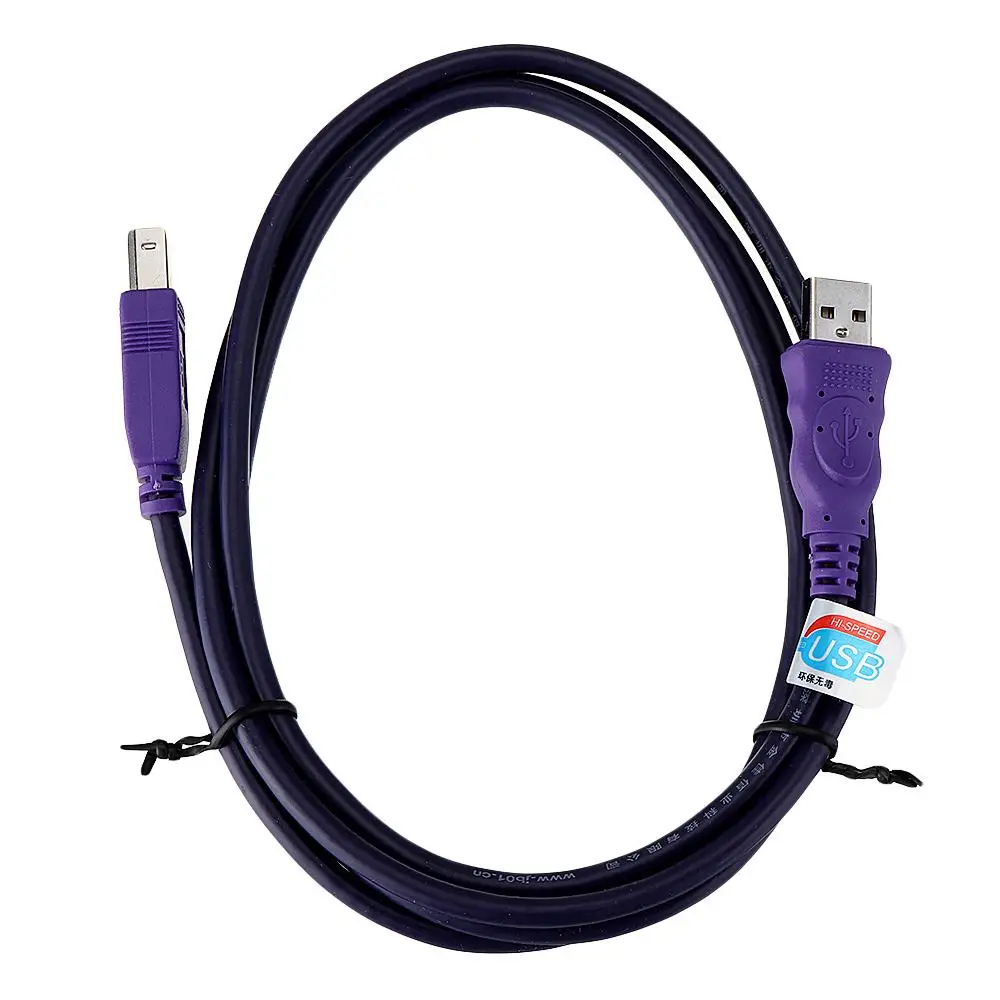

USB кабель (1 шт.);

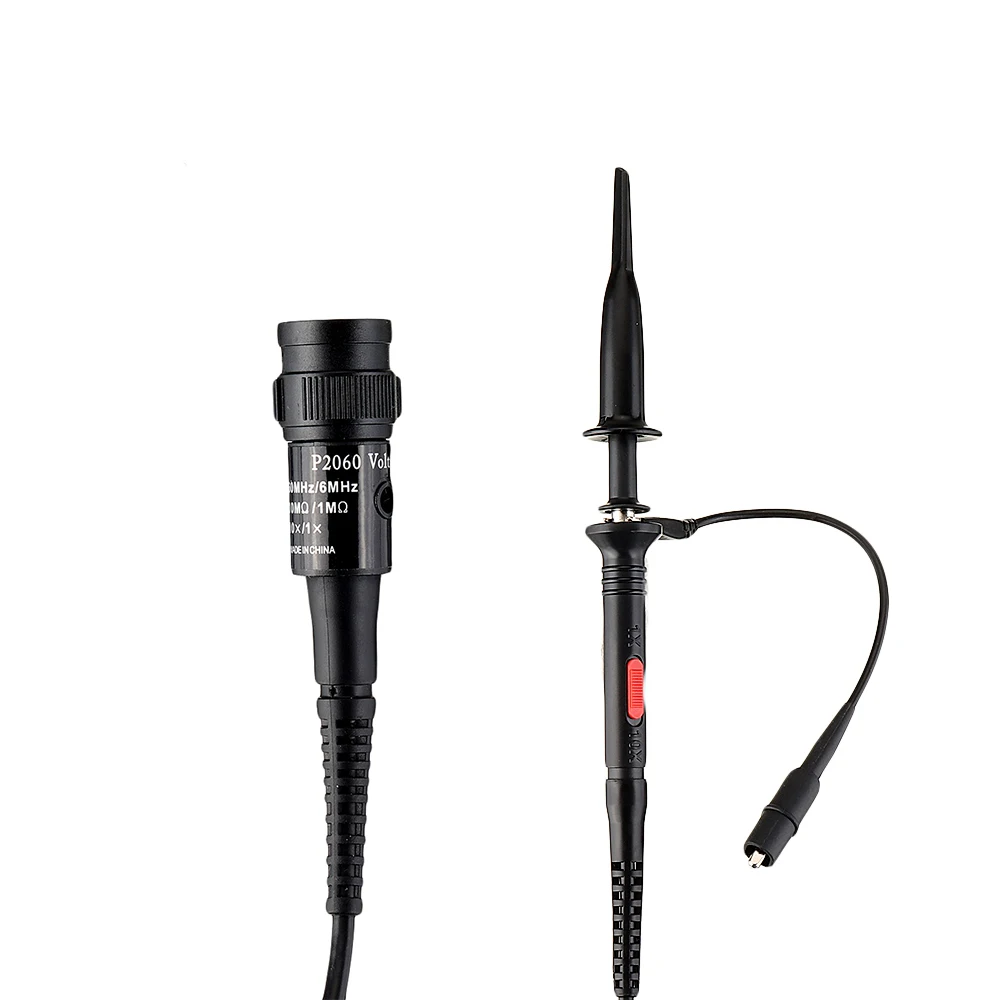

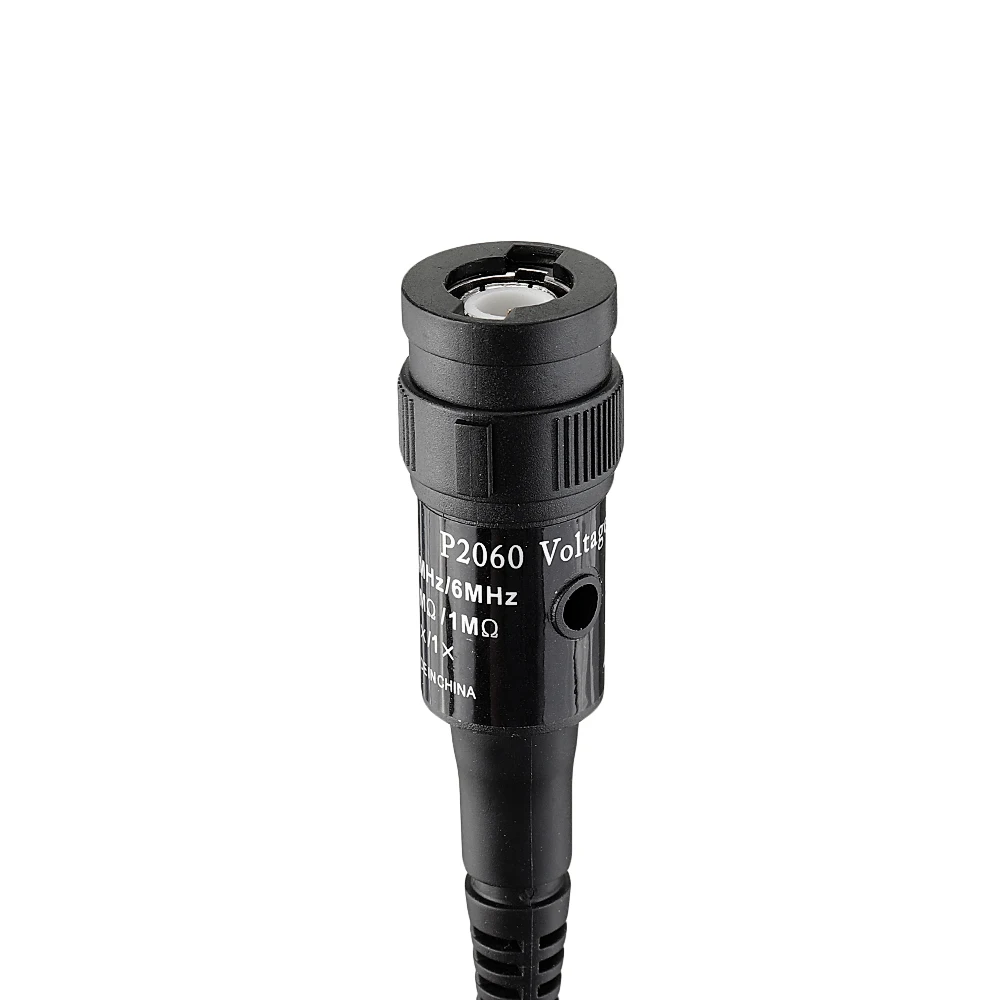

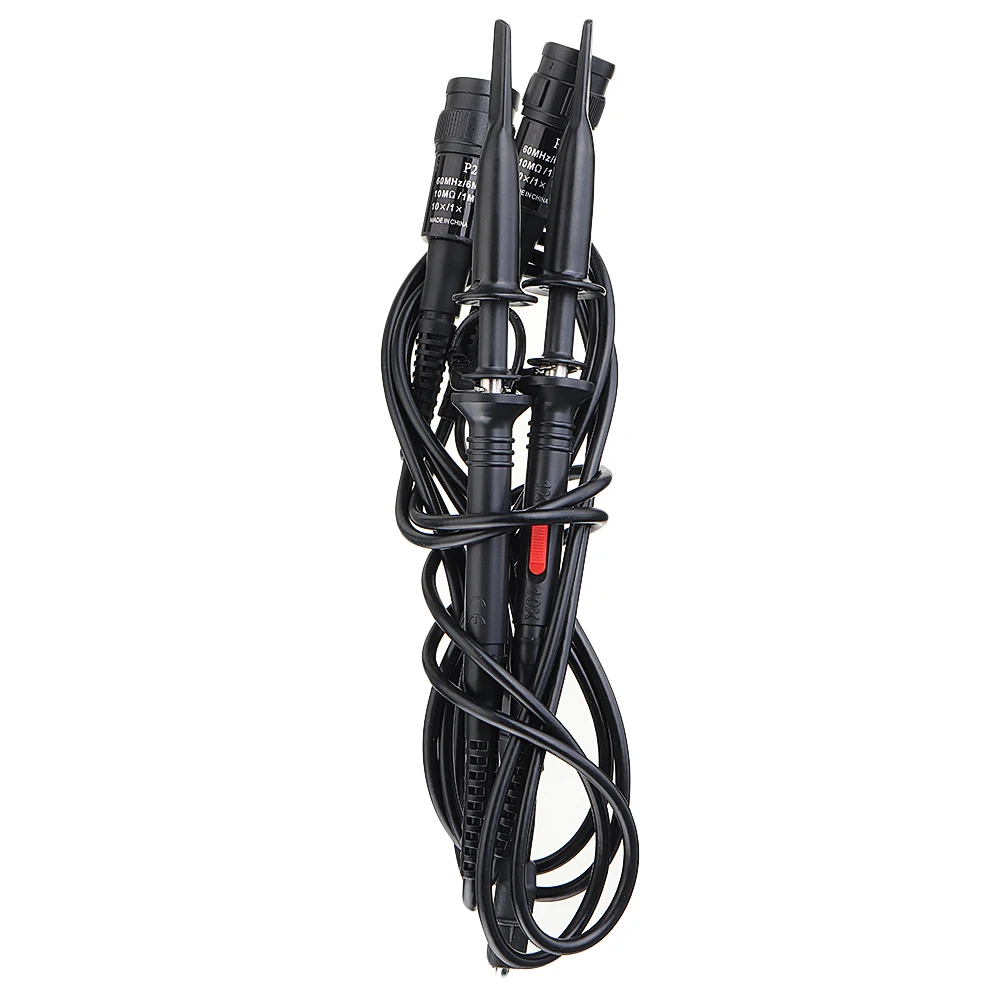

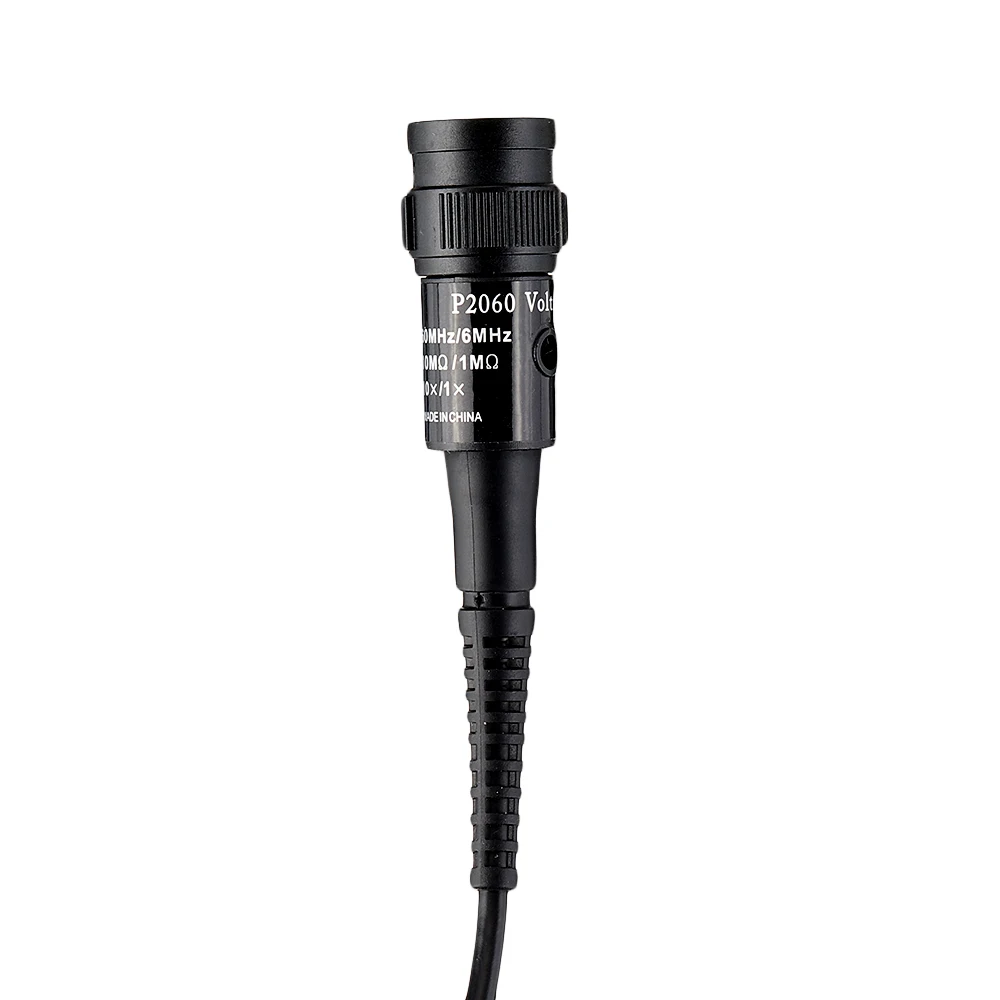

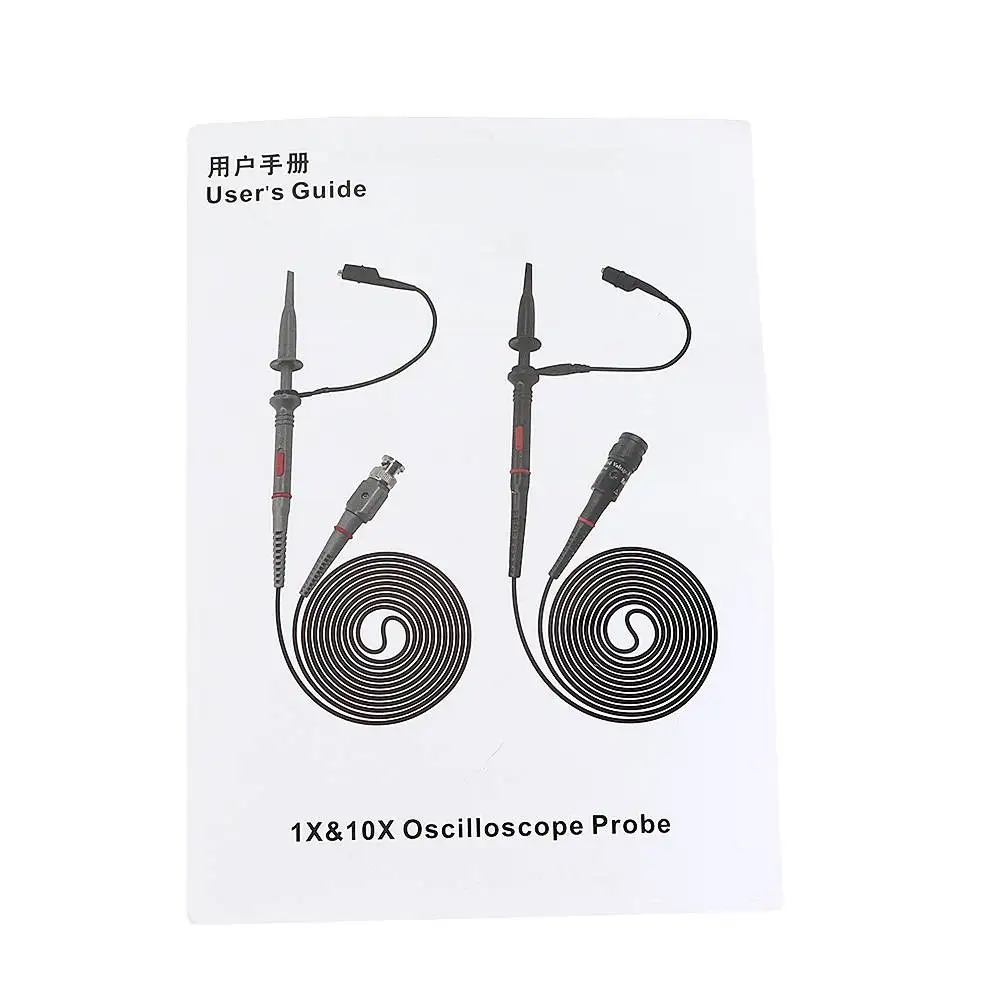

2 х Пассивный зонд напряжения, 60 МГц x1/x10
Детальное изображение:
Характеристики
- Бренд
- DANIU
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- Other
- Длина записи
- 50 ~ 450 frames
- Номер модели
- OSCA02
- Цифровых каналов
- 2
- Ширина браслета
- Менее 60 МГц
- Частота дискретизации в реальном времени
- 100msa/с
- Input coupling
- AC/DC
- Input characteristics -
- 1M || 25pF
- Overvoltage protection
- ±60.0v (x1), ±600.0v (x10). (DC + AC)
- Triggering type
- Rising/falling edge according to trigger level
- Triggering mode
- None, auto, normal, single
