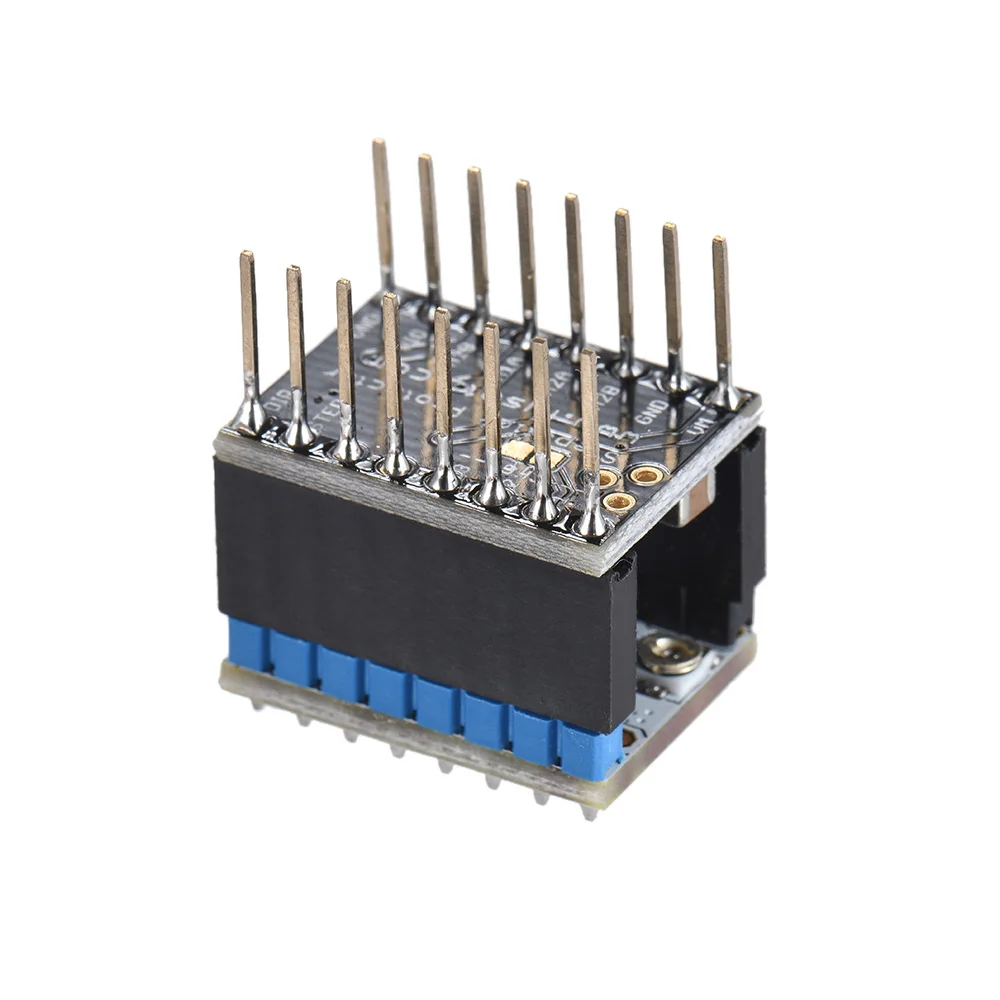

TMC2100 V1.3 шаговый двигатель драйвер Супер тишина модуль с водителем плавный теплоотвод отвертка 3d принтер запчасти

Особенности:
Модуль MKS TMC2100 V1.3 super silence совместим с Arduino.
Лучший способ установить ток двигателя-измерить напряжение на штыре "Vref" (0-2,5 в) и настроить напряжение с потенциометром.
Максимальный ток двигателя составляет 1,77a ram и устанавливается через чувствительные резисторы 0,110hm.
Пожалуйста, обратите больше внимания на направление, не вставляйте реверсивно.
Значение соответствия: модуль шагового драйвера, драйвер более плавный, теплоотвод и отвертка
Использование модуля привода TMC2100 V1.3:
1. При использовании в Ramps1.4 или MKS Gen, пожалуйста, снимите 3 перемычки под розеткой.
2. Пожалуйста, обратите внимание на направление.
3. Теплоотвод непосредственно прикреплен к PCB.
4. Направление двигателя является противоположным от направления A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить на 4988.
Технические характеристики:
Модель: TMC2100 V1.3
SteathChop: Да
SpreadCycle: Да
Размер модуля драйвера: 2*1,5*1 см/0,8*0,6 * 0.4in
Вес модуля драйвера: 2 г/0,05 унций
Посылка Размеры: 14,8*10,2*3,8 см/5,8*4,0 * 1.5in
Вес упаковки: 39 г/1,4 унций
Примечание:
На некоторых шаговых моделях движет максимальный ток (например, A4988) устанавливается через Vref и на других RMS ток (например. TMC2100). Тринамические драйверы имеют автоматическое тепловое отключение (при температуре около 150 °C), если чип нагревается.
Посылка список:
1 * TMC2100 V1.3 модуль шагового драйвера
1 * Драйвер гладкой

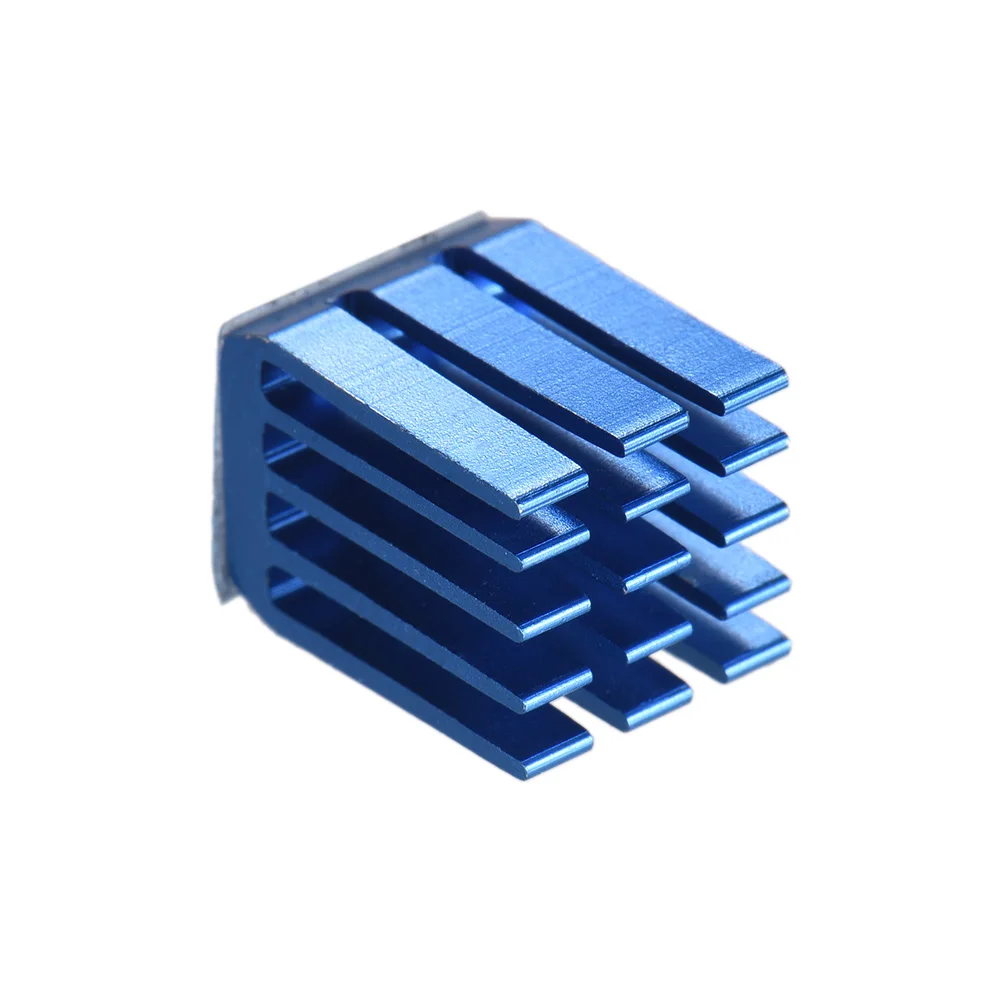

1 * теплоотвод
1 * отвертка
