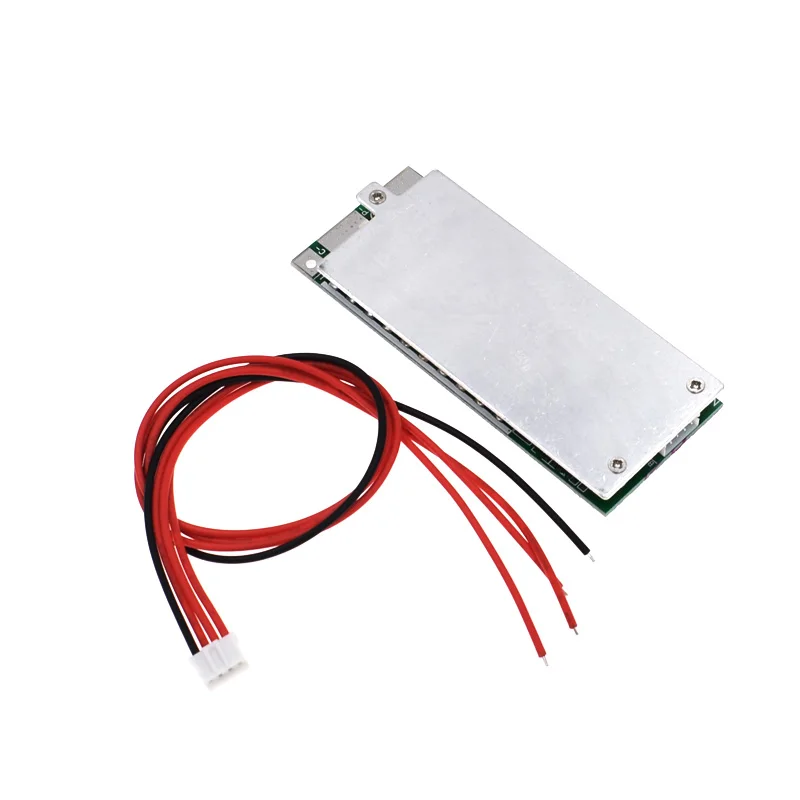

3S 100A 12V w/Баланс 18650 литий-ионный аккумулятор Защитная плата bms pcm mos 3,7 V UPS инвертор

3 S 12 V 100A
Особенности:
Эта плата 3 нитей 12 V 12,6 V Плата защиты BMS для 3,7 V/4,2 V 18650 литий-ионный аккумулятор.
Плата защиты высокого тока, постоянный ток 100А, цепь балансировки.
Плата защиты с защитой от перезаряда, защита от перегрузки, защита от перегрузки по току, защита от короткого замыкания.

Подробно описанные параметры:
Ток непрерывной разрядки: 100A
Мгновенный ток разряда: 150A
Напряжение зарядки: 12,6 в
Зарядный ток никель-металл: 8A
Защита от перезарядки обнаружения: 4,28 ±0. 05в
Задержка защиты: 0,5 с
Защита от перезарядки высвобождение аттрактанта: 4,08 ±0. 1 V
Обнаружить Напряжение: 4,18 ±0. 05в
Выходное напряжение: 4,18 ±0. 05 в
Защита от избыточной разрядки обнаружения: 2,6 ±0. 1 V
Задержка обнаружения избыточного разряда: 0,1 с
Выходное напряжение: 3,0 ±0. 1 в
Обнаружить Напряжение: 150mV
Задержка обнаружения: 9 мс
В настоящее время обнаружения: 200±10A
Условия выпуска: отрезание нагрузки
Условия защиты: режущая нагрузка
Обнаружения задержки: 250uS
Рабочий ток: ≤30uA
Ток сна (при переразрядке): ≤10uA
Диапазон рабочих температур: 30/+ 80 °
Размер: 87*35*8 (мм)
Плата поставляется с кабелем 4 P-300 мм.

Батарейные блоки положительные: заряд/разряд положительный.
C-: как отрицательный заряд.
P-: только в качестве отрицательного разряда.

Посылка в комплект входит:
3 S 12 V 100A w/баланс литий-ионный аккумулятор 18650 BMS Щит защиты печатной платы

4S 12 V 100A
Особенности:
Подробно описанные параметры:
Ток непрерывной разрядки: 100A
Мгновенный ток разряда: 150A
Напряжение зарядки: 15 в
Зарядный ток никель-металл: 8A
Защита от перезарядки обнаружения: 3,75 ±0. 025 V
Задержка защиты: 0,5 с
Защита от перезарядки высвобождение аттрактанта: 3,60 ±0. 1 V
Обнаружить Напряжение: 3,60 ±0. 05в
Выходное напряжение: 3,60 ±0. 05 в
Защита от избыточной разрядки обнаружения: 2,1 ±0. 1 V
Задержка обнаружения избыточного разряда: 0,1 с
Выходное напряжение: 3,0 ±0. 1 в
Обнаружить Напряжение: 200mV
Задержка обнаружения: 9 мс
В настоящее время обнаружения: 200±10A
Условия выпуска: отрезание нагрузки
Условия защиты: режущая нагрузка
Обнаружения задержки: 250uS
Рабочий ток: ≤30uA
Ток сна (при переразрядке): ≤10uA
Диапазон рабочих температур: 30/+ 80 °
Размер: 87*35*8 (мм)
Плата поставляется с кабелем 5 P-300 мм.
Посылка в комплект входит:
4S 100A 12 в BMS защиты PCB баланс платы F 18650 3,2 В LiFePo4 Срок службы батареи

13 S 48 V 20A
Основная функция:
Защита от перезаряда, защита от разрядки, защита от короткого замыкания
Функция, функция защиты от перегрузки по току, нет с диапазоном баланса.

Название: 13 S 48 V 20A литий-ионный аккумулятор Защитная плата
Модель: 803300
Технические характеристики:
Ток непрерывной разрядки: 20А
Мгновенный ток диачаржа: 100А
Напряжение зарядки: 54,6 в
Зарядный ток: 20А (макс.)
Защита от перезарядки обнаружения: 4,28 ±0. 05в
Задержка защиты: 100 мс
Защита от перезарядки высвобождение аттрактанта: 4,08 ±0. 05в
Защита от избыточной разрядки: 2,55 ±0. 08 V
Задержка обнаружения избыточного разряда: 50 мс
Выходное напряжение: 2,9 ±0. 1 в
Обнаружение напряжения: 150mV
Задержка обнаружения: 15 мс
В настоящее время обнаружения: 120±5A
Сопротивление: ≤15mΩ
Рабочий ток: ≤50uA
Ток сна (при переразрядке): ≤10uA
Рабочая температура:-30 ~ 80 °
Размер: 69mm * 51,5mm * 9mm

Посылка включает в себя:
1x13 S 48 V 20A литий-ионная плата защиты аккумулятора

13 S 48 V 35A
Название: 13 S 35A 48 V Защитная плата с балансом
Технические характеристики:
Размер: 69*51*8 мм
Длина кабеля: 300 мм
Зарядный ток никель-металл: ≤8A
Электрические параметры: (13 струн сплит-рот)
Ток непрерывной разрядки: 35A
Мгновенный ток разряда: 100A
Напряжение зарядки: 54,6 в
Зарядный ток никель-металл: 8A
Защита от перезарядки обнаружения: 4,28 ±0. 05в
Задержка защиты: 100 мс
Защита от перезарядки высвобождение аттрактанта: 4,08 ±0. 05в
Обнаружение напряжения: 4,2 ±0. 025 в
Выходное напряжение: 4,2 ±0. 05 в
Баланс ток: 60±5mA
Защита от избыточной разрядки обнаружения: 2,55 ±0. 08 V
Задержка обнаружения избыточного разряда: 50 мс
Рабочий ток: ≤50uA
Ток сна (при переразрядке): ≤10uA
Диапазон рабочих температур:-30/+ 80 °

Посылка включает в себя:
1x13 S 48 V 35A плата защиты батареи

13 S 48 V 45A
Характеристики:
13 строка 48 V литиевая батарея Защитная плата
Защита от перегрузки, переразряда, перегрузки по току, короткого замыкания и температуры
С балансом, тот же порт 45А разряда
С радиатором и 300 мм кабелем

Параметры:
Непрерывный рабочий ток: 45А или менее
Зарядный ток: 45A или менее
Сбалансированная нагрузка: Да
Защита от короткого замыкания: Да
Номинальные батареи 3,7 в/14 нитей
Размер: около 120x60x9 мм
Кабель: 300 мм

Посылка включает в себя:
1 шт. x BMS PCB для литий-ионной Lipopolymer батареи

16 60 V 45A
Основные функции:
Защита от перезаряда, функция защиты от разрядки, функция защиты от короткого замыкания, функция защиты от перегрузки по току, с диапазоном баланса

Подключение:
Шаг 1: Подключение зарядки/разрядки провода, батарейный блок отрицательный провод
Шаг 2: после подтверждения подключения проводов, Подключите соединительный кабель в BMS
Не подключайте соединительный кабель в BMS перед подключением провода!
Внимание, защита от ЭСР во время работы

Параметры:
Название: 16 S 60 V 45A литий-ионный аккумулятор BMS Щит защиты печатной платы
Ток непрерывной разрядки: 45А
Мгновенный ток диачаржа: 100А
Напряжение зарядки: 67,2 в
Зарядный ток никель-металл: 45A
Защита от перезарядки обнаружения: 4,28 ±0. 05в
Задержка защиты: 100 мс
Защита от перезарядки высвобождение аттрактанта: 4,08 ±0. 05в
Обнаружение напряжения: 4,2 ±0. 025 в
Выходное напряжение: 4,2 ±0. 05 в
Баланс ток: 60±5mA
Защита от избыточной разрядки: 2,55 ±0. 08 V
Задержка обнаружения избыточного разряда: 50 мс
Выходное напряжение: 2,9 ±0. 1 в
Обнаружение напряжения: 150mV
Задержка обнаружения: 15 мс
В настоящее время обнаружения: 130±10A
Сопротивление: ≤15mΩ
Рабочий ток: ≤60uA
Ток сна (при переразрядке): ≤10uA
Рабочая температура:-30 ~ 80 °
Размеры: прибл. 120x60x9 мм

Посылка включает в себя:
1 шт. x 60 в 16 S 45A Защитная плата

20 S 72 V 45A
Название: 20 струн 72 в 74 в 84 В литиевая батарея защита питания
Технические характеристики:
Размер теплоотвода: 120*60*9 мм
Длина кабеля: 400 мм
Электрические параметры:
Ток непрерывной разрядки: 45А
Мгновенный ток разряда: 100A
Напряжение зарядки: 84 в
Зарядный ток никель-металл: 45A
Защита от перезарядки обнаружения: 4,28 ±0. 05в
Защита от перезаряда защита задержка: 100 мс
Защита от перезарядки высвобождение аттрактанта: 4,08 ±0. 05в
Напряжение обнаружения баланса: 4,2 ±0. 025 в
Баланс выпуска Напряжение: 4,2 ±0. 05в
Баланс ток: 60±5mA
Защита от избыточной разрядки обнаружения: 2,55 ±0. 08 V
Задержка обнаружения избыточного разряда: 50 мс
Напряжение разрядки: 50 мс
Задержка обнаружения перегрузки по току: 150 мВ
Задержка обнаружения перегрузки по току: 15 мс
Защита от перегрузки по току: 130±10A
Защита от короткого замыкания задержка обнаружения: 200uS
Условия выпуска: отрезание нагрузки
Рабочий ток: ≤70uA
Ток сна (при переразрядке): ≤10uA
Диапазон рабочих температур:-30/+ 80 °

Посылка включает в себя:
1 х 20 S 45A плата защиты литиевой батареи

24 S 72 V 50A
Этот продукт является 24 строка 72 V LiFePo4 литий-железо-фосфатный аккумулятор питания плата защиты. Цепь балансировки и светодиодный индикатор, тот же порт 50А разряда. С теплоотводом, размер: 93*87*9 мм. С кабелем, длина составляет 400 мм.

Плата защиты с защитой от перезаряда, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры.

Электрические параметры: (литий-железо-фосфат 3,2 В батареи) (24 струны)
Ток непрерывной разрядки: 50A
Мгновенный ток разряда: 150A
Напряжение зарядки: 90 в
Зарядный ток никель-металл: 50A
Защита от перезарядки обнаружения: 3,75 ±0. 025 V
Задержка защиты от перезаряда: 1000 мс
Защита от перезарядки высвобождение аттрактанта: 3,6 ±0. 05в
Напряжение обнаружения баланса: 3,6 ±0. 025 в
Баланс выпуска Напряжение: 3,6 ±0. 05в
Баланс ток: 48±5mA
Защита от избыточной разрядки обнаружения: 2,1 ±0. 05в
Задержка обнаружения избыточного разряда: 500 мс
Защита от избыточной разрядки защиты выпуск Напряжение: 2,30 ±0. 1 V
Защита от перегрузки по току: 150 мВ
Задержка обнаружения перегрузки по току: 15 мс
Обнаружение тока защиты от перегрузки по току: 180±20A
Состояние защиты от перегрузки по току: режущая нагрузка
Условия защиты: режущая нагрузка
Защита от короткого замыкания обнаруживает задержку: 200 США
Защита от короткого замыкания условия выпуска: обрезанная нагрузка
Сопротивление Внутренний слой: ≤15mΩ
Рабочий ток: ≤80uA
Ток сна (при переразрядке): ≤20uA
Рабочая температура:-30/+ 80 °

Посылка включает в себя:
1x24 S 72 V 50A Защитная плата
