Низкочастотный фильтр высокий проходной активный Регулируемый Фильтр 10 Гц-1 МГц

Эта ссылка является регулируемым активным низкочастотным фильтром, который может быть изготовлен в 5 сортах: 10-100 Гц, 100-1000 Гц, 1 k-10 k, 10k-100k100k-1m, или диапазон регулировки может быть настроен как Не требуется. (в пределах регулируемого диапазона, частота отключения может регулироваться потенциометром, например: 10 100 Гц; любая частота в диапазоне 10-100 Гц может быть отрегулирована в качестве отключения Частота

Характеристики продукта

Параметры вставки и подавления фильтра можно проконсультироваться с службой поддержки клиентов, и схема моделирования может быть представлена перед заказом. после того, как продукт будет завершен, будет представлена фактическая Таблица измерений индикаторов.

Частотный диапазон: 10 Гц-1 МГц

Входное сопротивление: 100 K

※ Напряжение питания: 5 в пост-32 вольт постоянного тока (он может быть использован в любой погоды)

※ Рабочий ток: <10 мА

※ Входной сигнал vp-p: <напряжение питания

Шероховатость браслета: <1 дБ

Insertion потеря вставки: <2 дБ

Ингибирование FoX2:> = 15 дБ

※ Форма интерфейса: SMA/BNC (по умолчанию SMA)

※ Рабочая температура окружающей среды:-20 ~ + 50 ℃

Диапазон применения

※ Гармоническое подавление

※ Ложных торможения

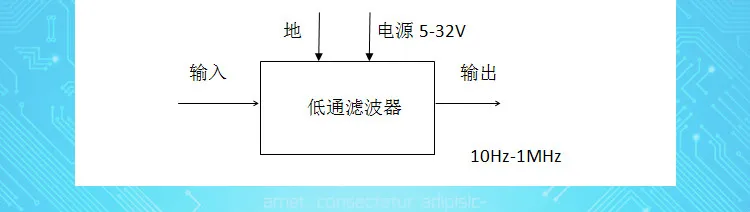

Типичное применение: (Примечание: Этот низкопроходной и низкопроходной могут быть использованы в серии для увеличения степени малого ингибирования)

Монтаж на печатной плате Размер:

Корпус снаружи 28*44,5*7 мм

Положение монтажного отверстия 35,5 × 20 мм

Размер монтажного отверстия 3 мм

Инструкции по регулированию потенциометра модуля:

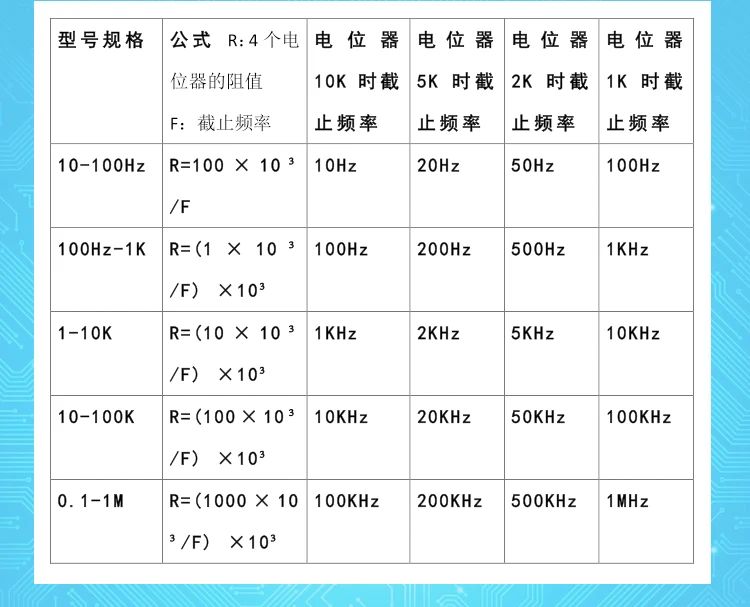

В фильтрующем трубе есть в общей сложности 4 потенциометра 10 K. При регулировке частоты, четыре потенциометра должны быть отрегулированы одновременно, так что значения сопротивления четырех потенциометров примерно равны. соотношение между значением сопротивления потенциометра и частотой Отключения:

'
