Описание

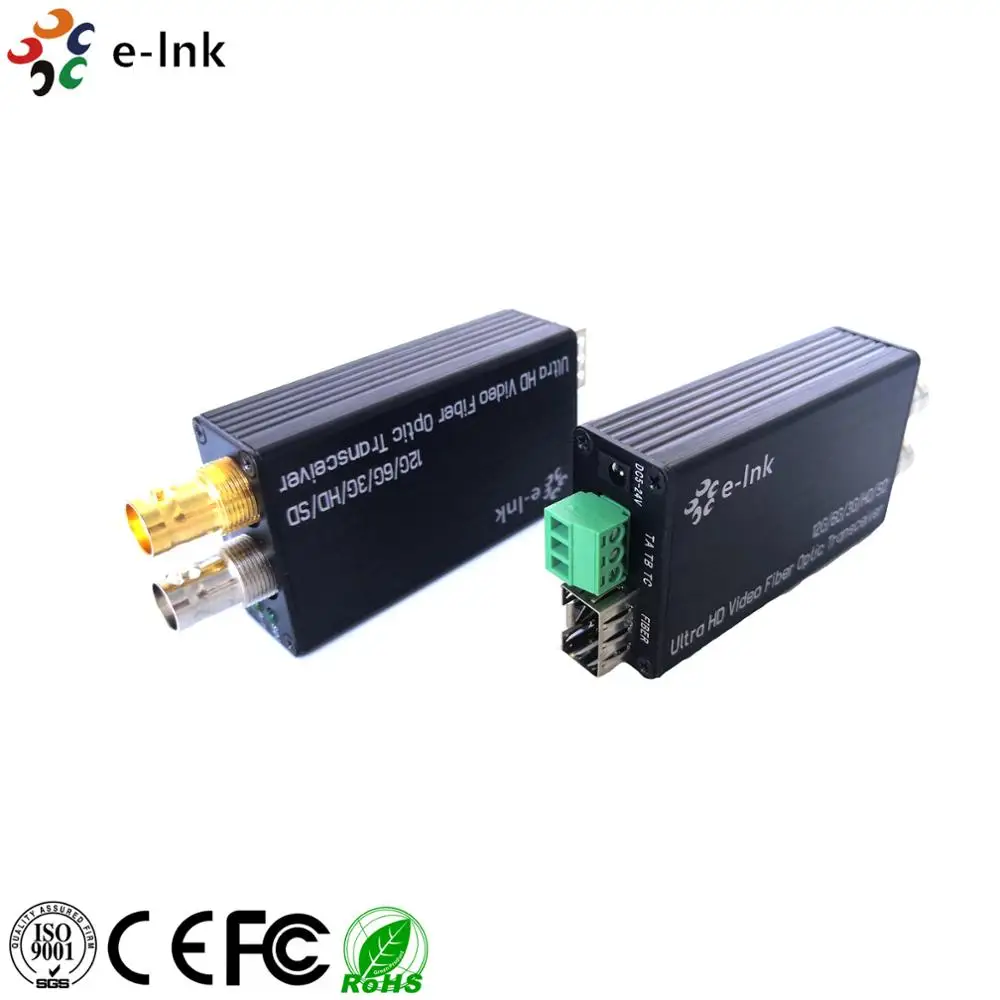

Мини 12G-SDI оптоволоконный удлинитель с RS485 обратный данные одиночный режим 20 км

Модель: LNK-M12G-1V1R-20 серии

Обзор

LNK-M12G-1V1R-20 серии мини-тип 12G-SDI приемопередатчик оптической связи Поддерживает 1-канальный 12G видео (Аудио встроенный) и обратная RS485 передаются через волоконно-оптический кабель, а также обеспечить контроль сигнала по месту на протяжении 12G петлевой выход. E-link 12G видео через оптоволоконные конвертеры включает в себя один передатчик и один приемник для HDTV 4 K * 2 K (3840*2160 @ 60Hz), 1080 P, 1080I, 720 P.

Особенности

1 канал 12G-SDI видео и Tally (или назад RS485) по оптоволокну Каждый SDI канал включает в себя 8-ми канальный аудио встроенный Вход стандартного интерфейса данных/LC волокно выход/SDI петля Автоматическое выравнивание кабеля для обеспечения целостности сигнала Поддерживает ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3g), ST-292 (HD) и ST-259 (SD) Совместимость с DVB-ASI и AES10 (MADI) Интегрированные блокировочные замки для скорости SMPTE 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или разделяемые на 1,001 субратов и 270 мбит/с Непосредственно совместим с 12G/6G/3G-SDI системами камеры Дальняя передача не менее 10 км (6,2 миль), до 80 км Блок питания клеммы для промышленного применения Поддержка горячей замены и горячего подключения Полная цифровая некомпрессионная передача уровня вещания; Супер-оптический динамический диапазон и без регулировки перед использованием; Волоконно-оптический WDM/CWDM/DWDM метод; Поддержка 4 K * 2 K (3840*2160 @ 60Hz), 1080 P, 1080I, 720 P. Промышленный уровень ультра-широкий диапазон температур (-40 ℃ ~ + 85 ℃),

Применение

UHDTV/4 K/8 K/HDTV/SDTV видео Цифровая обработка и обработка видео SMPTE-совместимый Серийный Цифровой интерфейс Животное пленки запись; Прямые трансляции трансляция по волокну Высокая производительность (без ошибок) сетей наблюдения в армии или безопасности; Интеллигентая (ый) Контроль Трафика Системы Промышленный мониторинг (электричество, химия, сталь, нефть, железная дорога и т. Д.) Военный мониторинг (склад, граница, охрана и т. Д.) Стадион (для живого HD видео, аудио передачи)

Технические характеристики

Форматы	Поддерживает ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3g), ST-292 (HD) и ST-259 (SD)
Совместимость	Совместимость с DVB-ASI и AES10 (MADI)

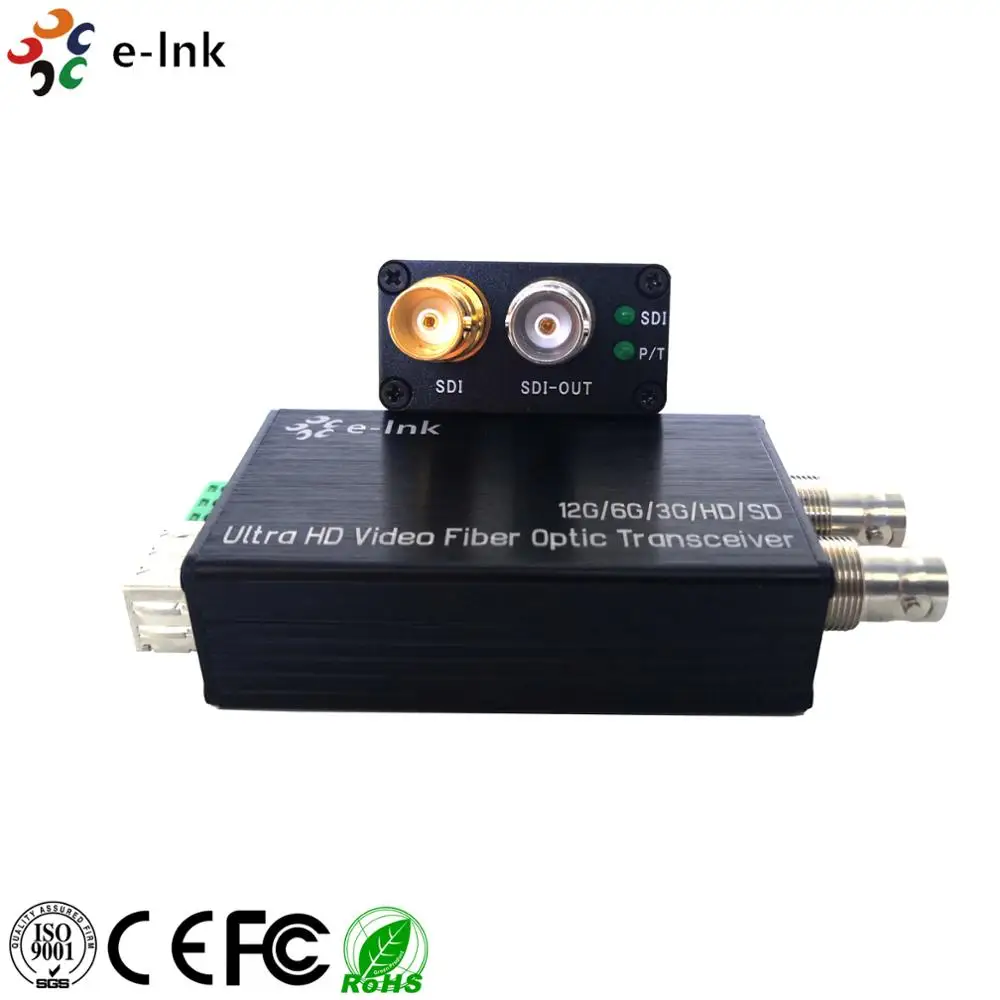

Вход	1 x 12G-SDI на BNC
Выход	1 x LC Оптическое волокно
	1x12 g-sdi петля на BNC
Поддерживает Разрешение	HDTV 4 K * 2 K, 1080 P, 1080I, 720 P
Разрешение диапазон	3840*2160 @ 60 Гц
Вход кабельная Спецификация	≤70m @ 12G SDI Belden 1694A
Выход кабельная Спецификация	≤70m @ 12G SDI Belden 1694A
Тип данных	Обратная плата (опционально)
Тип данных	Назад RS485 (опционально)
Оптическая передача пропускная способность	270 МГц ~ 12 ГГц
Мощность	От 5 до 15 лет в постоянного тока
Мощность потребления	2 Вт (макс.)
Размеры (Д x Ш x В)	80x40x20 (мм)
Для хранения Температура	-40 ℃ ~ 80℃
Операционной Температура	-40 ℃ ~ 85 ℃

ПодсчетТип подключения:

ПередатчикПодсчетПодключение к выходному сигналу: (светодиодный индикатор можно управлять напрямую)

TA	TB	TC
СветодиодныйТип	Светодиодный-	Светодиодный+	Светодиодный-(TAОбратный выход)

ПриемникПодсчет сигнала Вход соединение: (Светодиодный тип нагрузки подходит только для OC dirive светодиодный драйвер)

TA	TB	TC
СветодиодныйНагрузки Тип	Светодиодный -	Светодиодный+
Значение для переключения типа	Com	NC/нет

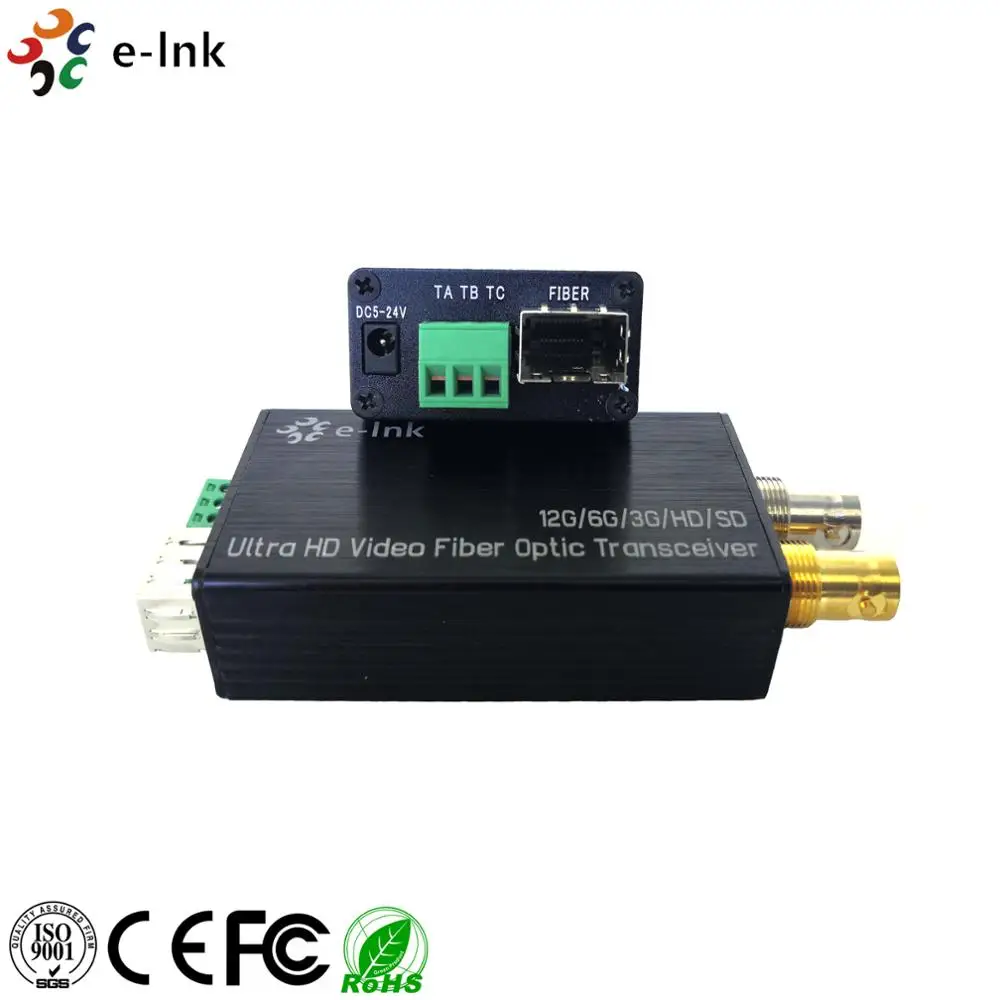

RS485Тип подключения:

ПередатчикRS485Сигнал Выход соединение

TA	TB	TC
RS485	А	B

ПриемникRS485 сигнала Вход соединение

TA	TB	TC
RS485	А	B	GND

Информация о заказе

Модель	Описание продукта:
		LNK-M12G-1V1T-20	Мини-типа 12G-SDI в волоконный преобразователь с Tally и loop out, SMF, LC волокно разъем 20 км, в том числе передатчик и приемник, используется парными
LNK-M12G-1V1R-20	Мини-типа 12G-SDI в волоконный преобразователь с обратным RS485 и петлей выхода, SMF, LC волокно разъем 20 км, включая передатчик и приемник, используемые парами
