Описание
Тип Таблица выбора
| 220 V/22KW | 220 V/30KW | ||
| Модель NO. | WK600-0220-G2TB | WK600-0300-G2TB | |
| Вход напряжения | Трехфазный 220в±10% 50 Гц/60 Гц | ||
| Выход напряжения | Трехфазный 0-220 В 0-650 Гц | ||
| Мощность | 22KW/30HP | 30KW/40HP | |
| Номинальный ток | 80A | 110A | |
| Размер формы (мм) | 580*370*330 | ||
| Размер упаковки (мм) | 620*390*370 | ||
| Вес | 42 кг | ||
Тип выбор инструкции по уходу за изделием
1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функциями и мощностью, которые вам нужны, и избегайте повреждения, вызванные неправильной проводкой.
2.Этот преобразователь частоты не поддерживает Однофазное регулирование скорости двигателя с емкостью.
3. Регулирование скорости трехфазные двигатели переменного тока с шестью или более этапами. Пожалуйста, купите преобразователь с более высокой мощностью, чем двигатель.
4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам некоторые предложения.
Упаковочный лист
Комплект поставки:
Машина * 1, обтекаемая версия продукта руководство * 1 (включая гарантийный талон), удлинитель * 1 (введение клавиатуры, необходимо приобретать отдельно), сертификация продукта * 1
Дополнительное Примечание:
A.Если вам нужна детальная версия ручного продукта, вы можете связаться с нами, чтобы отправить его вам бесплатно.
B. Если в чехол для упаковки нет бумажного продукта, это вызвано изменением или обновлением продукта. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного продукта.
Рекомендуемые аксессуары

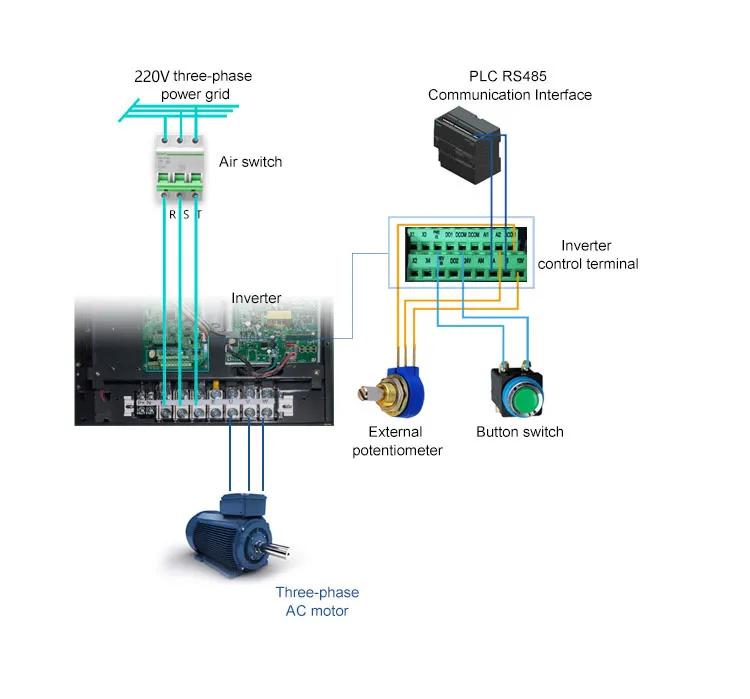

Схема подключения
R, S, T-Входные клеммы трехфазного источника питания преобразователя частоты (однофазный источник питания, подключенный к S, T).
Девушки цветка платья, девушки цветка платья V, выводятся терминалы преобразователя частоты, а также подключение трех-фазный асинхронный двигатель.
Подробная информация о нашей продукции
Наш продукт технологии
Предмет | Технические характеристики | |
| Стандартный функции | Максимальная частота | • Векторное управление: 0-650 Гц • V/F Управление: 0-650 Гц или 0-3200 Гц |
| Несущая частота | 0,5-16 кГц Частота перевозчика автоматически регулируется в зависимости от особенностей нагрузки. | |
| Вход разрешением частоты | Цифровой режим: 0,01 Гц Аналоговая Настройка: Максимальная частота x 0.025% | |
| Управление режим | • Бессенсорный векторный контроль потока (SFVC) • Контроль напряжения/частоты (V/F) | |
| Пусковой крутящий момент | Тип G: 0,5 Гц/150% (SFVC); | |
| Скорость диапазон | 1:100 (упсцп) | |
| Стабильность скорости точности | ± 0.5% (SFVC) | |
| Контроль крутящего момента точности | ± 5% | |
| Стандартный функции | Устойчивость к перегрузкам | Тип G: 60 s для 150% номинального тока, 3 s для 180% номинального тока |
| Вращения крутящего момента | • Закреплен boost • Подгонянный boost 0.1%-30.0% | |
| Кривая V/F | • Прямая Кривая V/F • Многоточечная Кривая V/F • Кривая N-power V/F (1,2-power, 1,4-power, 1,6-power, 1,8-power, square) | |
| V/F разделения | Два типа: полное разделение; половина разделения | |
| Пандус режим | • Прямой пандус • S-кривая рампа Четыре группы времени ускорения/замедления с диапазоном 0,0-6500,0 с | |
| Торможение постоянного тока | Частота торможения постоянного тока: 0,00 Гц до максимальной частоты Время торможения: 0,0-36,0 s Сила торможения: 0.0%-100.0% | |
| Чехол-повязка на управления | Диапазон частот пробежки: 0,00-50,00 Гц Время ускорения/замедления пробежки: 0,0-6500,0 s | |
| Бортовой несколько предустановленных скоростей | Он обеспечивает до 16 скоростей с помощью простой функции PLC или комбинации X терминальных состояний. | |
| Бортовой PID | Она легко использует систему управления замкнутой петлей под управлением процесса. | |
| Автоматическое регулирование напряжения (AVR) | Он может держать постоянное выходное напряжение автоматически, когда напряжение сети меняется. | |
| Контроль перенапряжения/перегрузки по току | Ток и напряжение ограничены автоматически в процессе работы, чтобы избежать частых отключений из-за перенапряжения/перегрузки по току. | |
| Ограничения крутящего момента и управления | Он может автоматически ограничивать крутящий момент и предотвращать частые скачки по току во время запуска. | |
| Индивидуализированные функции | Высокая производительность | Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током. |
| Мощность dip ездить на основе | Отзывы о нагрузке компенсирует Снижение напряжения, так что привод переменного тока может работать в течение короткого времени. | |
| Быстрое ограничение тока | Это помогает избежать частых перегрузок по току дисковода переменного тока. | |
| Очки виртуальной ввода/вывода | Пять групп виртуальных X/DOs могут осуществить простое логическое управление. | |
| Газораспределения | Диапазон времени: 0,0-6500,0 минут | |
| Мульти-двигатель переключатель режимов | Четыре мотора можно переключить через четыре группы параметров двигателя. | |
| Нескольких протоколов связи | Он поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen. | |
| RUN | Работает команда источник | • Управление панель • Управление терминалы • Последовательный порт передачи данных Вы можете выполнять переключение между этими источников различными способами. |
| Частота источник | В общей сложности 10 частотных источников, таких как Цифровая настройка, аналоговое напряжение, Настройка аналогового тока, настройка импульса и настройка последовательного порта связи. Вы можете выполнять переключение между этими источников различными способами. | |
| Вспомогательный источника частоты | Есть десять дополнительных источников частоты. Он может осуществить тонкую настройку вспомогательной частоты и синтеза частоты. | |
| Вход терминал | Стандартный: 6 цифровых входных (X) терминалов, один из которых поддерживает Высокоскоростной импульсный вход до 100 кГц, 2 аналоговых входа (AI) клеммы, один из которых поддерживает только 0-10 В Входное напряжение, а другой поддерживает 0-10 В Входное напряжение или 4-20 мА ток вход | |
| Выход терминал | Стандартный 1 Высокоскоростной импульсный выходной терминал (открытый коллектор), который поддерживает выход сигнала квадратной волны 0-100 кГц 1 цифровой выход (DO) Терминал 3 релейный выходной терминал 1 аналоговый выход (AM) терминал, который поддерживает 0-20 мА ток выход или 0-10 В напряжение выход | |
| Отображение и работа на панели управления | Блокировка ключей и выбор функций | Он может блокировать клавиши частично или полностью и определить диапазон функций некоторых клавиш, чтобы предотвратить неправильный режим. |
| Режим защиты | Обнаружение короткого замыкания двигателя при включении питания, вход/выход Потеря фазы защиты, защита от перегрузки по току, защита от перенапряжения, защита от недостаточного напряжения, защита от перегрева и защита от перегрузки | |
| Защита окружающей среды | Установка расположение | В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючих газов, масляного дыма, паров, капельного или соленого. |
| Высота над уровнем моря | Ниже, чем 1000 м | |
| Температура окружающей среды | -От 10 до + 40 °C (de-rated, если температура окружающей среды составляет от 40 до 50 °C) | |
| Влажность | Менее 95% RH, без конденсации | |
| Вибрация | Менее 5,9 м/с2 (0,6 г) | |
| Температура хранения | -20℃ до + 60℃ | |
| Ip-уровень | IP20 | |
| Степень загрязнения | PD2 | |
| Мощность системы распределения | TN, t/t | |
Покупка инструкции
Пожалуйста, обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!
Оплата
A. Пожалуйста, сделайте оплату с помощью безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.
B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылку. Пожалуйста, убедитесь, что ваш адрес в AliExpress совпадает с вашим адресом доставки перед оплатой. Специально для российских клиентов необходимо указать полное имя (имя, среднее имя, фамилия). Большое вам спасибо.
C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут стоить перед торгами/покупкой.
Доставка
A. Все упаковки стандартная упаковочная бумажная коробка или деревянная упаковка для большого заказа.
B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.
В. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.
D. Все пакеты будут отправлены с номером отслеживания.
Отзывы
Ваши положительные отзывы высоко оценены. Мы гарантируем качество нашей продукции. Каждый товар тщательно проверяется перед отправкой. Пожалуйста, свяжитесь с нами немедленно, если у вас есть какие-либо причины. Мы сделаем все возможное, чтобы удовлетворить вас.
Если вы удовлетворены нашей продукцией и обслуживанием, пожалуйста, оставьте положительный пять звезд (★★★★★Отзывы для нас. Это очень важно для нас. Большое спасибо заранее.
Пожалуйста, свяжитесь с нами
Мы ответим на ваши запросы как можно скорее. Однако, пожалуйста, обратите внимание, что у нас есть разница в 12-16 часах времени с Западной Европой и разница в 8 часах с США, поэтому мы постараемся сделать все возможное, чтобы ответить в течение 24 часов.
Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.
Характеристики
- Бренд
- CNWeiKen
- Тип
- DC/AC Inverters
- Индивидуальное изготовление
- Да
- Частота на выходе
- 0-650Hz
- Тип выхода
- Triple
- Выходной ток
- 80A/110A
- Габаритные размеры
- 580*370*330
- Номер модели
- WK600
- Вес, кг
- 12KG
- Выходная мощность
- 22KW/30KW
- Input Voltage
- Three phase 220V
- Output Voltage
- Three-phase 220V
- Control Mode
- Open loop vector control(SVC) V/F control
- Communication
- RS485
- Brake unit
- NO
- 24V Output Voltage
- Yes
- 10V Output Voltage
- Yes
- Relay output
- Normally open/normally close
