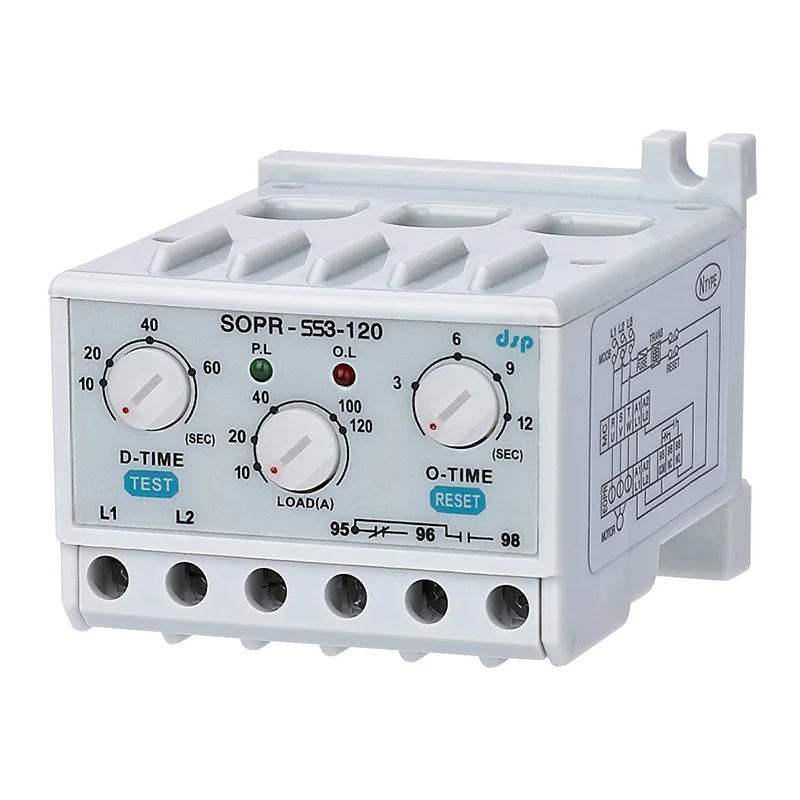

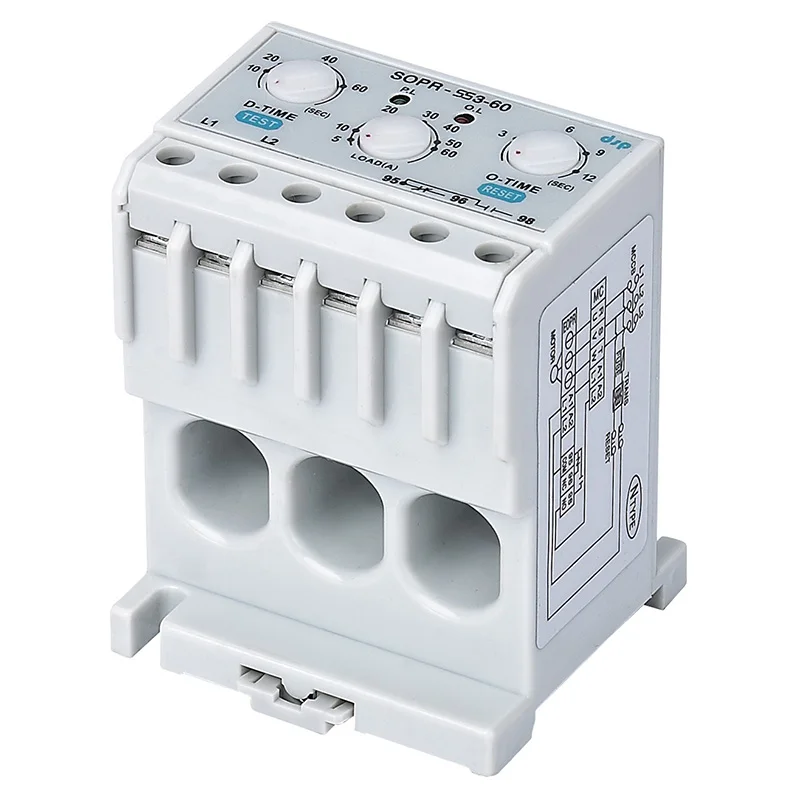

Un: 110 В переменного тока электронное реле перегрузки протектор двигателя тепловой перегрузки реле SOPR-SS3

Особенности

■ Супер маленький③ Защита от перегрузки по току автоматического выключателя● Отдельная Настройка для каждой задержки операции/Управление время задержки● Широкий диапазон настройки● Широкий диапазон рабочего напряжения③ Индикатор работы и идентификация фактическогоТок (светодиодный)③ Ручной/Электрический сброс■ Окружающей среды без учета■ Низкое потребление энергии③ (Без сброса Вольта/небезопасной работы) → Тип N※Однофазный, трехфазный доступен (без сброса Вольта/небезопасной работы) → N

Используется для

-Электромотор низкого напряжения (600 в уровень)Защитное реле-Ломающееся Реле тока часов-Альтернативная замена имеющегося реле

Protetcion

Время работы защитного элемента (поездки)Перегрузки по току = O-TIMEОбрыва фазы = O-TIMEЗаблокированный ротор = D-TIME + O-TIME

Светодиодный

Амперметр Функция:После того, как двигатель работает безотказно, перегрузок по току ручка настройки медленно против часовой стрелки, чтобы красный индикатор светильник, который является 100% фактического Бег в настоящее время. А затем поверните ручку по часовой стрелке, чтобы просто выключить красный светильник в этот момент для фактического рабочего тока около 103%.Индикатор запуска/работы:Реле: Красный светодиодныйМощность/нормальное рабочее состояние: зеленый светодиодный

Ручной/электрический сброс

С тестовой кнопкой, удерживаемой вниз, красный светодиодный индикатор включен, и продукт будет путешествовать после O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания управления.

Набор

После завершения установки настройки следующие.Ручка установки: D-TIME (время задержки) Установите на две-три секунды дольше, чем время запуска двигателя.Установленная Ручка: O-TIME (время работы по току) устанавливается меньше, чем время работы двигателя при перегрузке по току.Установленная Ручка: нагрузка (номинальный ток) устанавливается более 110% номинального тока двигателя менее 120% его рабочего тока.

Тест, инструкция

С тестовой кнопкой ehld вниз, красный светодиодный индикатор включен, и продукт будет путешествовать после O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания управления.

Светодиодный индикатор

Товар PWR (зеленый) светодиодный (красный) светодиодныйМощность ○ ×Нормальном ○ ×Туда и обратно × отделение

Технические характеристики

Диапазoн тока ............. : Type05) 1-6.5AType30) 5-30AType60) 5-60AType120) 10-120aТип 600) Используйте внешнийCT (вторичный 5А) более 60А с 05 типом.Рабочее напряжение (Un). : Tpye110) 110VACTpye220) 90-260VACTpye380) 180-460VACРабочая частота .... : 50/60HzОперационной Мощность ........... : <2 ВтРабочая температура:-20℃ · + 55℃Ожидание (Т) ..................... : D-Time 0,2-60 сО-время 0,2-12 сАсимметрия комплект ............. : % ± 10Свяжитесь с ......................... : 5A 250VAC активных сопротивлений для цепи переменного токаСхемы подключения .. : 35 мм din-рейка (D) илиПанели (P)

Размеры

Схема подключения
