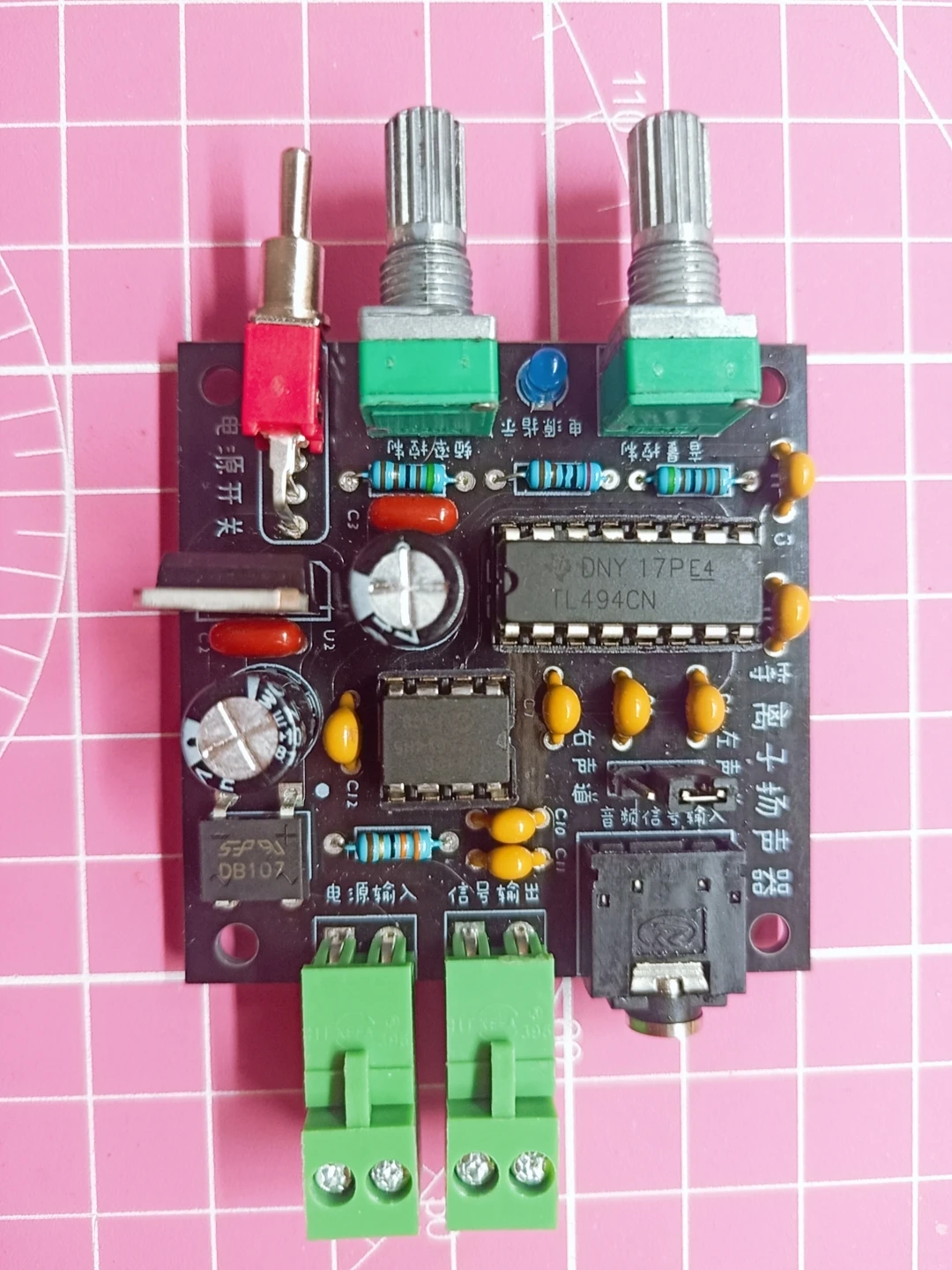

Плазменный динамик TL494 приводной динамик Тесла катушка высокого напряжения музыкальная дуга

Описание параметров:

Вход питания: минимальный вход переменного или постоянного тока не должен быть ниже 12 В. Пластина водителя оснащена выпрямляющий фильтр стабилизатор напряжения цепи

Аудио вход: 3,5 мм аудио интерфейс принимается. Левый и правый звуковые каналы могут быть выбраны путем изменения положения платы драйвера и pin.

Выход GDT: выход должен подключить трансформатор привода сетки для привода половинного моста или full-bridge.Can также непосредственно нажмите одну трубу для формирования полной цепи

Размер печатной платы: 50*50 мм 3,2 мм фиксированное отверстие

Инструкции по уходу за изделием

После подключения пластины привода к сеточному трансформатору привода и полумосту или полностью мостовое подключение, подключите аудиокабель и FBT, а затем подключите аудиокабель к устройству воспроизведения

Включите индикатор питания на плате драйвера и загорайте. В это время следует видеть, что FBT может вытянуть дугу. После того, как аудио входит в драйвер платы, музыку можно воспроизводить через дугу.

Выходной терминал HT -- 3,96

Характеристики приводной платы: поддержка входного сигнала переменного и постоянного тока, с функцией анти-обратного подключения. Выход с мертвой зоны, режим модуляции ширины импульса. Двухполосный чип драйвера может нажимать GDT напрямую.

Купите эту доску и дайте 1 м3. 5 мм аудио кабель

Мини полный список компонентов платы моста

Емкость абсорбции 1,5 мкФ 1200 в * 1

Телевизоры (малый размер)

Телевизоры (большой)

5,1 Ом Сопротивление * 4

1n5819 диод * 4

Q1 Q2 Q3 Q4 IRFP260 * 4

GDT терминал xh2.54 * 4

Входной/выходной терминал HT3.96 * 2
