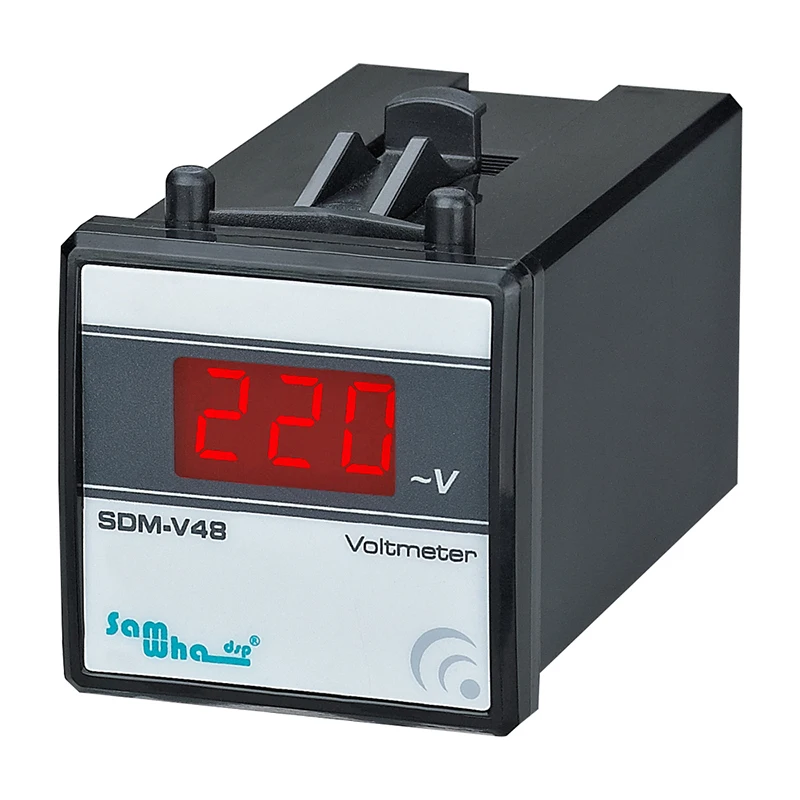

Тонкий компактный цифровой однофазный вольтметр переменного тока светодиодный панель

Общие

Предназначен для просмотра напряжения между фазово-нейтральной и фазовой фазами.

Применение и принцип работы

Отображение напряжения на входах при включении питания. Вход может быть подключен фазово-нейтральным или фазово-фазовым.

Техническое обслуживание

Выключите устройство и отпустите от подключения. Очистите багажник устройства тампоном. Не используйте проводник или химикаты, которые могут повредить устройство.Убедитесь, что устройство работает после очистки.

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборке.Поместите переключатель и автоматический выключатель рядом с устройством, оператор можетЛегко добраться до.Отметьте выключатель и автоматический выключатель как отпустите соединение для устройства.

Технические характеристики

Рабочее напряжение (Un)... : 140-270 В переменного токаРабочая частота ....... : 50/60 Гц.Операционной Мощность ............... : <4VAОперационной Температура .. : -20 °C ..... + 55 °CНапряжение МПС диапазон ....... : 0-500 В переменного токаТочность измерения .. : ± % 1Дисплей ........................ : 20 мм (96), 14 мм (72)9 мм (36 и 48) дисплейТип соединения…… .. : Подключаемый модуль терминалКабель Диаметр ................. : 1, 5 мм²Вес ......................... : Макс. 220gr.Панель размером отверстий ................ : 91x91 мм (96)68x68 мм (72)46x46 мм (48)31x72 мм (36)Монтажный ........................... : Панель установлены на передней панелиРабочая высота ..... : <2000 метр

Размеры

Схема подключения
