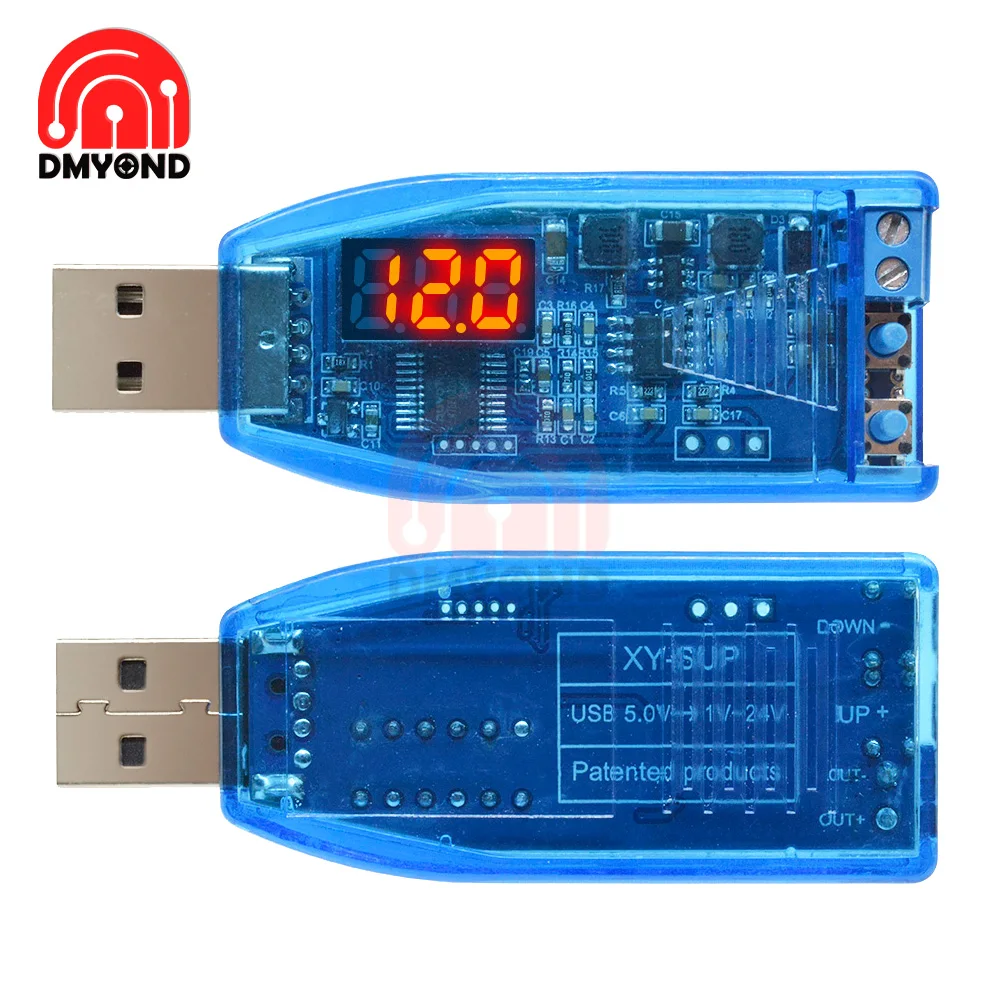

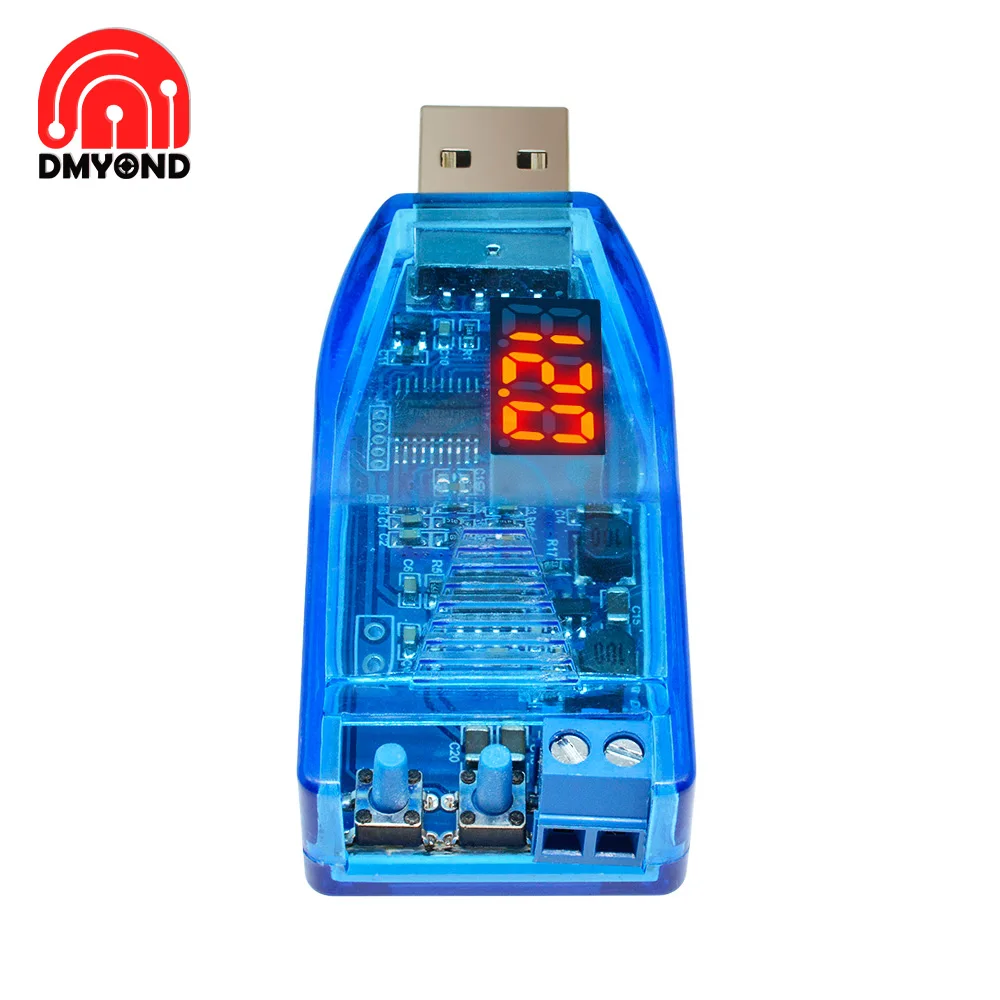

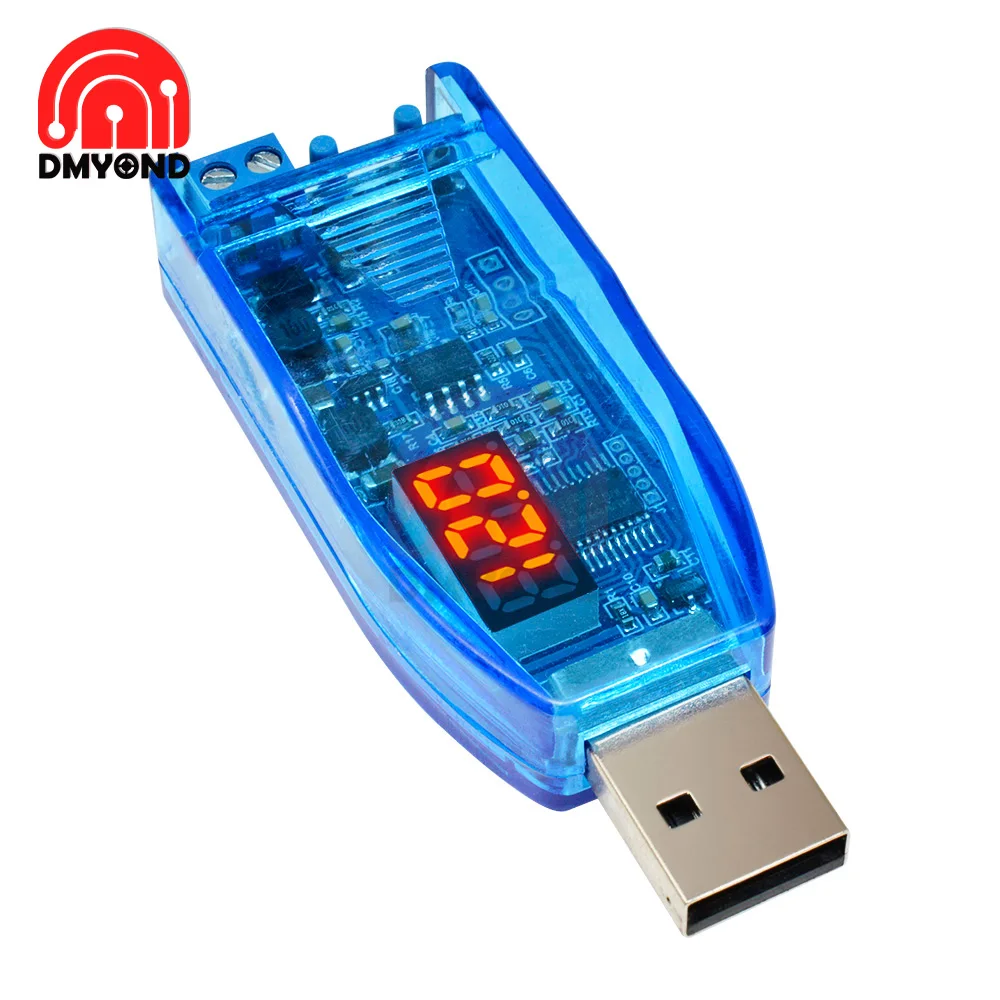

Светодиодный DC-DC USB Шаг вверх вниз Мощность при напряжении от 5 В до 1,0 V-24 V SUP одного Дисплей Красного Upright Кнопка питания Напряжение Регулятор модуль

Описание

XY-SUP является регулируемым повышающим/понижающим модулем питания постоянного тока с 3-битным светодиодный дисплеем цифровой трубки. Выходное напряжение отображается в режиме реального времени. Отрегулируйте выходное напряжение двумя кнопками. Выходное напряжение соответствует требованиям. Может использоваться в качестве понижающего модуля питания для общего использования. Простой, эффективный и практичный.

Особенности:

1>. Модуль с низким энергопотреблением

2>. Широкое выходное напряжение

3>. Поддерживает boost и buck

4>. Ложки с длинной ручкой, настроек потенциометров

5>. Поддержка включения/отключения вывода

6>. Параметр функция памяти

7>. Поддержка калибровки

Параметры:

1>. Название продукта: XY-SUP DC-DC 3 Вт USB вверх/вниз модуль питания

2>. Номеров продукта: XY-SUP

3>. Входное напряжение: 3,5-12 В постоянного тока

4>. Выходное напряжение: 1,0-24,0 В постоянного тока

5>. Выходная мощность: 3 Вт (максимальная)

При выходе постоянного тока 1,0 В ~ 2 в, максимальная выходная мощность в пределах 2 Вт;

Максимальная выходная мощность в пределах 3 Вт при выводе постоянного тока 2 В ~ 24 В;

6>. Эффективность преобразования: 94%

7>. Рабочий ток: 30mA

8>. Точность напряжения: +/-0.5%

9>. Точность тока: +/-1%

10>. Диапазон рабочих температур:-20 ° ~ 85 °

11>. Диапазон рабочей влажности: 0%-95% относительной влажности

12>. Размер: 70*26*14 мм

Основные функции:

1>. Короткое нажатие любой кнопки для включения/выключения выходного напряжения. On означает, что выход включен и отображается выходное напряжение, отображается «On», затем отображается выходной ток. Выкл означает отключение и "ВЫКЛ" отображается на второй линии.

2>. Нажмите и удерживайте любую кнопку более 3 секунд для регулировки выходного напряжения. Экран мерцает. Коротко нажмите кнопку «вверх», чтобы увеличить выходное напряжение, и коротко нажмите кнопку «вниз», чтобы уменьшить выходное напряжение. При каждом нажатии кнопки напряжение меняется на 0,1 в. Модуль поддерживает Длительное нажатие для быстрой регулировки выходного напряжения. Параметры настройки автоматически сохраняются через 3 секунды.

Калибровки напряжение:

1>. Калибровка напряжения: нажмите любую кнопку перед включением питания, затем включите питание и отпустите кнопку через 5 секунд. Режим калибровки автоматически войдет через 5 секунд. Дисплей напряжения будет мигать '8. 8,8 '. Короткое нажатие кнопки «вверх» «вниз» для регулировки и калибровки напряжения. Если вы нажимаете любую кнопку в течение 2 секунд, Введите текущий режим калибровки. При нажатии и удерживании кнопки в течение 5 секунд параметры автоматически сохраняются и возвращаются в обычный интерфейс отображения.

Применение шаги:

1>. Входное напряжение usb-разъема;

2>. Регулировка выходного напряжения кнопкой для удовлетворения требуемого напряжения;

3>. Снимите входное напряжение;

4>. Подключите нагрузку на выходе;

5>. Включите питание и наслаждайтесь им.

Примечание:

1>. Не закрывайте выход.

2>. Максимальная выходная мощность составляет 3 Вт и не может быть превышена.

3>. Поддержка защиты от перегрузки. Выходное напряжение останавливается автоматически. Когда выходная мощность больше 3 Вт, на экране отображается "OPP".

4>. Он поддерживает защиту от пониженного напряжения. Если выходное напряжение ниже 0,8 В, оно автоматически остановит выходное напряжение и на экране будет отображаться «LVP».

5>. Он поддерживает защиту от перегрузки по току. Если выходной ток больше 2А, он автоматически остановит выходное напряжение и на экране будет отображаться "OCP".

6>. Модуль не поддерживает защиту обратного подключения. Пожалуйста, не короткого замыкания и обратного подключения.

7>. Выходной ток не может быть скорректирован.

8>. Пожалуйста, прочитайте руководство по эксплуатации и инструкции перед использованием.

Применение:

1>. Обычный источник питания;

2>. Светодиодный источник питания привода;

3>. Инструмент для отображения напряжения;

4>. Тестер;

5>. Испытание короткого замыкания;

6>. Мощность преобразования.

Посылка включает в себя:

1xXY-SUP DC-DC 3 Вт USB понижающий модуль питания
